Cabo de Potência; 1,8/3 kV; 1 condutor; max. 300,00mm²; LSZH, CECO™ / CEAC™, Resistência a chama e Óleos; +90°C

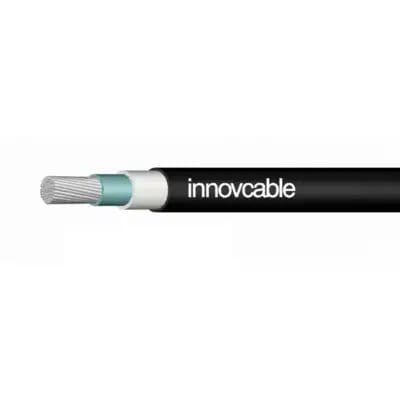

Cabo de Borracha Unipolar Potência NSGAFOU – 1,8/3 kV Heaby Duty

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo NSGAFÖU: Potência e Segurança para Aplicações Críticas. (HEAVY DUTY)Projetado para instalações que exigem máxima confiabilidade em ambientes severos. Sua construção robusta garante desempenho superior e proteção contínua onde a falha não é uma opção, sendo a escolha definitiva para projetos de alta responsabilidade.
  • Segurança Contra Incêndios: Livre de halogênios e retardante a chamas, crucial para a proteção de vidas e equipamentos.
  • Alta Resistência Química e UV: Suporta óleos, graxas e raios UV, ideal para ambientes industriais e automotivos.
  • Desempenho em Temperaturas Extremas: Operação confiável de -40°C a +90°C, garantindo performance em qualquer condição climática.
  • Ideal para Aplicações Críticas: Essencial para ferrovias, ônibus, painéis elétricos e instalações industriais de alta performance.
  • Construção Robusta e Flexível: Isolamento em borracha especial para máxima proteção mecânica, flexibilidade e longa vida útil.
DESIGN DO PRODUTO
  • Material do condutor: Fios de cobre estanhado, flexível, classe 5
  • Isolamento: Composto de borracha CECO™ para aplicações pesadas. (HEAVY DUTY)
  • Capa Externa: Composto de borracha CEAC™ para aplicações pesadas. (HEAVY DUTY)
  • Tensão Nominal (Uo/U): 1,8/3 kV
  • Temperatura de Operação: -40°C a +90°C (Uso Fixo) e -25°C a +90°C (Uso Flexível)
  • Características: Retardante de chama, resistente a óleo e resistente a UV
DETALHES

Benefícios

  • Alta Flexibilidade: Composto por condutores de cobre estanhado classe 5, ideal para instalações com raios de curvatura reduzidos.
  • Resistência Superior: O revestimento em elastômero reticulado oferece excelente proteção contra óleos e graxas.
  • Segurança Aprimorada: Material retardante de chamas e livre de halogênio, garantindo maior proteção em caso de incêndio.
  • Ampla Faixa de Temperatura: Projetado para operar de forma confiável em temperaturas de -40°C a +90°C em instalações fixas.
  • Durabilidade Externa: Composto resistente aos raios UV, assegurando uma longa vida útil em aplicações externas.
  • Proteção Contra Curto-Circuito: Construção robusta que o torna à prova de curto-circuito e adequado para aterramento.
  • Condutor de Alta Qualidade: Fios de cobre estanhado que previnem a oxidação e garantem uma conexão elétrica estável e duradoura.
  • Isolamento Confiável: Isolamento em borracha que suporta tensões nominais de até 6 kV.
  • Fácil Manuseio: Sendo um cabo unipolar com isolamento especial, simplifica a instalação em dutos e bandejas.
  • Conformidade com Normas: Fabricado seguindo rigorosas normas VDE, garantindo qualidade e desempenho consistentes.

Aplicações

  • Veículos Ferroviários: Ideal para uso em trens, bondes e vagões de metrô, onde a flexibilidade e a segurança são essenciais.
  • Transporte Coletivo: Aplica-se perfeitamente em ônibus para conexões elétricas que exigem resistência a vibrações e agentes externos.
  • Painéis e Quadros de Distribuição: Utilizado em gabinetes de distribuição e manobra por sua segurança contra curto-circuito.
  • Subestações de Energia: Empregado como cabo de potência para conexão em subestações de transformadores.
  • Aplicações Industriais: Perfeito para instalações que operam continuamente em ambientes secos e que necessitam de alta performance.
  • Instalações em Dutos: Pode ser instalado em tubulações, bandejas e calhas elétricas fechadas.
  • Sistemas de Aterramento: Recomendado para conexões de aterramento de alta confiabilidade e à prova de curto-circuito.
  • Motores Elétricos e Geradores: Adequado para a ligação de bobinas e enrolamentos em motores elétricos.
  • Máquinas e Equipamentos: Conexão de componentes em equipamentos diversos que requerem um cabo flexível e robusto.
  • Projetos Especiais: Versatilidade para uso em projetos customizados que demandam cabos de alta durabilidade em áreas secas.
DADOS TÉCNICOS
Informações Gerais
MarcaINNOVCABLE
Modelo/NomeNSGAFÖU
Tipo de ProdutoCabo de alimentação flexível, unipolar, com isolação e cobertura de borracha para altas solicitações.
Parâmetros Elétricos
Tensão Nominal (Uo/U)1,8/3 kV
Tensão de Ensaio AC6 kV
Temperatura Máx. de Curto-circuito+250 °C no condutor (duração máx. 5 segundos).
Design do Produto
Material do CondutorFios de cobre estanhado, recozido.
Design do CondutorFlexível classe 5, conforme IEC 60228 / VDE 0295.
Resistência do CondutorConforme IEC 60228 / VDE 0295.
Capacidade de CorrenteConforme VDE 0298-4.
SeparadorFita adequada sobre o condutor.
Material da IsolaçãoComposto elastomérico de borracha CECO™ para aplicações pesadas. (HEAVY DUTY)
Material da Cobertura ExternaComposto elastomérico de borracha CEAC™ para aplicações pesadas. (HEAVY DUTY)
Cor da CoberturaPreto.
Características do Produto
Área de AplicaçãoVeículos ferroviários, ônibus, VLTs, metrôs, painéis de distribuição, instalações industriais, tubulações, bandejas e como cabo de alimentação em subestações de transformadores. Adequado para conexões de aterramento e curto-circuito.
Para flexão contínuaSim.
Raio Mín. de CurvaturaInstalação fixa: Conforme VDE 0298-3 Tabela 3.
Uso móvel (corrente alternada): 8 x diâmetro externo.
Uso móvel (corrente contínua): 6 x diâmetro externo.
Temperatura, instalação fixa-40 °C a +90 °C.
Temperatura, movimento constante-25 °C a +90 °C.
Temperatura máxima no condutor+90 °C.
Temperatura Mín. de Instalação-25 °C.
Retardante de chamaSim, conforme IEC 60332-1-2.
Resistente a UVSim.
Resistente a óleoSim, conforme EN 60811-404.
Normas e Aprovações
Normas de ConstruçãoVDE 0250-602, VDE 0250-1
Normas do CondutorIEC 60228, VDE 0295 Classe 5
Normas de EnsaiosIEC 60332-1-2, EN 60811-404, VDE 0472, VDE 0473
Guia de UtilizaçãoVDE 0298-3, VDE 0298-4
AprovaçõesVDE, EAC, RoHS
TABELA DE DIMENSIONAIS
Seção Transversal (mm²)Diâmetro Externo Nominal (mm)Peso Aproximado (kg / km)Raio Mínimo de Curvatura (instalação fixa) (mm)
Resistência Máxima do Condutor a 20°C (ohm / km)
1x1,55,8481713,7
1x2,56,260198,21
1x46,777205,09
1x67,297223,39
1x108,7151261,95
1x169,7210291,24
1x2512,6333500,795
1x3513,5428540,565
1x5015565600,393
1x7016,9780680,277
1x9519,251015770,21
1x12020,951261840,164
1x15022,751545910,132
1x18525,0518631000,108
1x24028,3824751140,0817
1x30031,1530331250,0654
