Cabo de Automação; AFT nú; Uso fixo;  132 Ω/km (26 AWG) até 13 Ω/km (16 AWG); PE/PVC; 150V a 300V rms; Preto

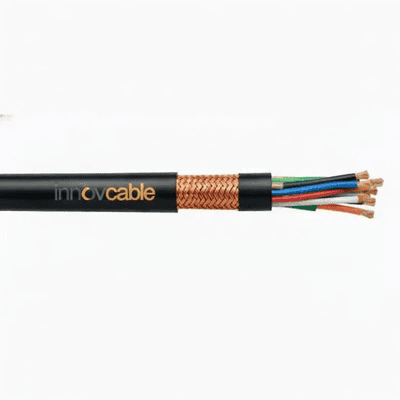

CABO AFT INNOVTRONIC® TRANÇA DE COBRE NU

Cabo AFT: A Solução de Alta Performance para Blindagem e Transmissão de DadosMaximize a eficiência de seus sistemas com o Cabo AFT, projetado para oferecer proteção superior contra interferências eletromagnéticas e ruídos externos. Este cabo une alta flexibilidade e tecnologia de ponta, sendo a escolha definitiva para quem busca precisão em automação, áudio e segurança eletrônica sem riscos de falhas.
  • Blindagem de Alta Cobertura: Trança de cobre nú com 85% de cobertura que anula interferências e garante sinal limpo.
  • Máxima Flexibilidade e Resistência: Condutores em corda de cobre eletrolítico que facilitam a instalação em ambientes complexos.
  • Versatilidade em Aplicações: Ideal para automação industrial, sistemas de CFTV, catracas, sonorização e processamento de dados.
  • Segurança e Durabilidade: Capa externa em PVC resistente e isolação de alta qualidade para garantir longa vida útil ao projeto.
  • Gravação a Laser Permanente: Identificação indelével na capa externa que não apaga, garantindo segurança e rastreabilidade total do produto.

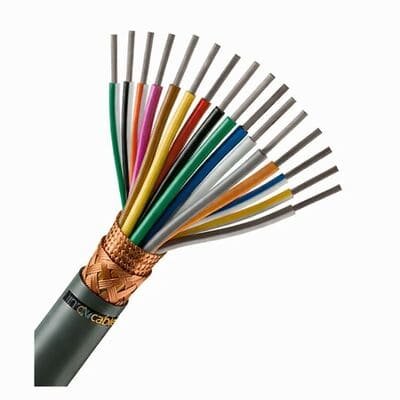

Design do Produto
  • Condutor: Cobre eletrolitico, estanhado, tempera mole flexivel
  • Isolação: Composto de Polietileno (PE) ou PVC/A 70°C
  • Identificação das veias: Branco/Vermelho/Preto/Azul/Verde/Amarelo / Cinza / Natural.
  • Blindagem: Trança de cobre nú- Aprox. 85% de cobertura
  • Cobertura: Composto de Policloreto de Vinila (PVC) 70°C ST1, na cor preta
Detalhes

Benefícios

  • Proteção Eletromagnética: Blindagem em trança de cobre nú que evita interferências externas.
  • Alta Flexibilidade: Condutor em corda de cobre classe 5 ideal para manuseio e instalações versáteis.
  • Transmissão Estável: Garante que os equipamentos ligados não sofram interrupções ou falhas de sinal.
  • Identificação Facilitada: Veias coloridas que agilizam a conexão e manutenção do sistema de dados.
  • Resistência Térmica: Isolação e cobertura dimensionadas para suportar temperaturas de até 70°C.
  • Durabilidade Elevada: Materiais de alta qualidade que asseguram longa vida útil em ambientes industriais.
  • Controle de Estoque: Gravação dupla da metragem na capa externa para facilitar a medição precisa.
  • Segurança Normatizada: Fabricado conforme normas NBR NM 280 e IEC para total confiabilidade técnica.
  • Variedade Construtiva: Disponível em diversas bitolas (AWG) para atender diferentes demandas de tensão.
  • Design Otimizado: Diâmetro externo reduzido para economizar espaço em calhas e painéis elétricos.

Aplicações

  • Automação Industrial: Controle preciso de processos produtivos e interligação de máquinas.
  • Sistemas de Segurança: Utilizado em câmeras de CFTV, controle de catracas e cancelas automáticas.
  • Processamento de Dados: Transmissão segura de informações em ambientes de informática e redes.
  • Equipamentos de Áudio: Conexão de sistemas sonoros que exigem proteção contra ruídos externos.
  • Sistemas de Refrigeração: Alimentação de sensores e controles em instalações térmicas industriais.
  • Radiodifusão e TV: Cabeamento de sinal para equipamentos de rádio e estúdios de televisão.
  • Automação Bancária: Interligação de terminais e periféricos que demandam blindagem eficiente.
  • Instrumentação: Conexão de sensores e atuadores que necessitam de sinais livres de ruído.
  • Eletroeletrônicos: Uso geral em montagens eletrônicas que requerem cabos flexíveis blindados.
  • Segurança Predial: Controle de acesso, portas automáticas e sistemas de monitoramento interno.
Dados Técnicos



Informações Gerais
MarcaInnovcable®
Tipo de ProdutoCabo de dados blindado (AFT) para automação e segurança.
Vantagens PrincipaisAlta flexibilidade e proteção contra interferências eletromagnéticas (EMI).
Parâmetros Elétricos
Voltagem de Operação150V a 300V rms (dependendo da bitola/AWG).
Resistência do Condutor (máx.)132 Ω/km (26 AWG) até 13 Ω/km (16 AWG).
Design e Construção do Produto
Material do CondutorCobre eletrolítico estanhado, têmpera mole, flexível (Classe 5).
Material da IsolaçãoPolietileno (PE) ou Policloreto de Vinila (PVC).
Identificação das VeiasBranco, Vermelho, Preto, Azul, Verde, Amarelo, Cinza e Natural.
Tipo de BlindagemTrança (malha) de cobre nú com aprox. 85% de cobertura.
Material da Cobertura (Capa)Composto de PVC 70°C ST1 (Livre de metais pesados em versões específicas).
Cor da CoberturaPreto.
Opções Construtivas (Sob consulta)Isolação em PVC 105°C, Composto Não Halogenado (LSZH), condutor em cobre nu.
Características de Uso e Aplicação
Áreas de AplicaçãoAutomação industrial, controle de processos, CFTV, catracas, áudio, informática e sistemas de refrigeração.
Temperatura de OperaçãoAté 70°C (especificações padrão).
Proteção EMISim, blindagem em trança para evitar falhas de funcionamento por interferência externa.
FlexibilidadeElevada, facilitando a instalação em locais de difícil acesso ou movimentação.
Recursos AdicionaisGravação dupla da metragem na capa externa (versão Datalink) para controle de estoque.
Normas Aplicáveis
NBR NM 280 (IEC 60228)Condutores de cabos isolados (Classe 5).
NBR 10300Cabos de instrumentação com isolação extrudada para tensões até 300V.
IEC 61158-2Padrões de comunicação industrial.
ISO 9001Sistemas de gestão da qualidade.
Tabela de Dimensionais
Bitola (AWG)N° CondutoresIsolaçãoDiâmetro Externo (mm)Peso Aprox. (kg/km)Resistência Máx. (Ω/km)Tensão de Operação (V)
26 AWG1PE / PVC2,90 a 3,1012 a 14126 a 132150
26 AWG2PE / PVC3,60 a 4,3018 a 24126 a 132150
26 AWG3PE / PVC4,528126150
26 AWG4PE / PVC4,65 a 5,0029 a 34126 a 132150
26 AWG5PE5,3538126150
26 AWG6PE5,746126150
26 AWG7PE / PVC5,50 a 5,7046 a 80126 a 132200
24 AWG1PE3,21684300
24 AWG2PE / PVC4,729 a 3584 a 85200 a 300
24 AWG3PE / PVC4,30 a 5,0023 a 3484 a 85200 a 300
24 AWG4PE / PVC4,90 a 5,4041 a 4484 a 85200 a 300
24 AWG5PE5,94884300
24 AWG6PE6,35484300
24 AWG7PE6,35484300
22 AWG2PE5,10 a 5,703755200 a 300
22 AWG3PE5,40 a 5,9040 a 5455200 a 300
22 AWG4PE5,80 a 6,5045 a 5655200 a 300
22 AWG5PE6,255655300
22 AWG6PE6,76555300
22 AWG7PE6,70 a 7,7066 a 8055200 a 300
20 AWG2PE646 a 5033250 a 300
20 AWG3PE6,30 a 6,5054 a 6133250 a 300
20 AWG4PE6,80 a 8,8065 a 6733250 a 300
20 AWG6PE88933300
18 AWG1PE4,84824300
18 AWG2PE6,50 a 6,6060 a 6420 a 24300
18 AWG3PE6,90 a 7,0067 a 7020 a 24300
18 AWG4PE7,584 a 8520 a 24300
16 AWG2PE7,20 a 7,5077 a 8113 a 14300
16 AWG4PE8,711913300
