Cabo de Automação; AFD; Uso fixo; 24 a 91 Ω/km (conforme bitola AWG); PE/PVC; 150V a 300V rms; Preto

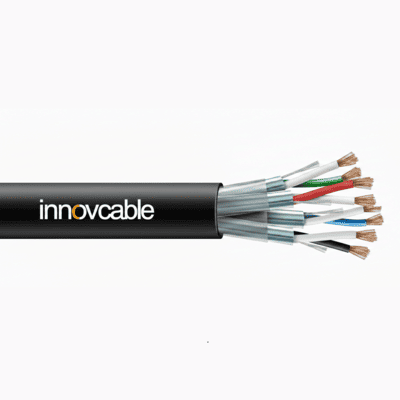

CABO AFD INNOVTRONIC® FITA ALUMINIZADA INDIVIDUAL + DRENO

Cabo AFD: Precisão no Tráfego de Sinais com Blindagem Eletrostática por Par Garanta a máxima integridade dos seus dados com o Cabo AFD, a solução ideal para sistemas que exigem o tráfego de sinais diferentes dentro do mesmo cabo sem interferências. Sua engenharia avançada permite uma comunicação limpa e estável, tornando-o essencial para projetos de automação e sistemas críticos.
  • Blindagem Eletrostática Individual: Blindagem aplicada a cada par, permitindo que sinais distintos trafeguem simultaneamente com total isolamento.
  • Confiabilidade Multisetorial: Performance superior em interligações de equipamentos hospitalares, automação comercial, industrial e sistemas de áudio.
  • Manuseio Facilitado: Vias identificadas por cores vibrantes que agilizam a instalação e reduzem erros de conexão.
  • Compromisso Sustentável: Cobertura flexível em PVC livre de metais pesados (LMP), aliando durabilidade e respeito às normas ambientais.
  • Gravação a Laser Permanente: Identificação indelével na capa externa que não apaga, garantindo segurança e rastreabilidade total do produto.
Design do Produto


  • Condutor: Corda de cobre eletrolítico mole estanhado.
  • Isolação: Polietileno ou Policloreto de vinila, PE ou PVC/A (70°C).
  • Cores dos pares: Natural e vermelho / natural e preto / natural e azul / natural e verde / preto e vermelho / preto e azul / vermelho e azul / vermelho verde / azul e verde / amarelo e natural / amarelo e vermelho.
  • Blindagem do conjunto: Fita de poliéster aluminizada + dreno.
  • Cobertura: Policloreto de vinila PVC flexível (70°C), na cor preta.
Detalhes

Benefícios

  • Blindagem Individual: Proteção eletrostática aplicada em cada par, permitindo sinais distintos sem interferência.
  • Múltiplos Sinais: Engenharia que possibilita o tráfego de diferentes informações dentro de um único cabo.
  • Cobre Estanhado: Condutor em corda de cobre mole estanhado, garantindo excelente condutividade e soldagem.
  • Capa Flexível LMP: Cobertura em PVC livre de metais pesados, aliando sustentabilidade e alta maleabilidade.
  • Identificação Ágil: Sistema de cores nas vias que facilita o manuseio e reduz erros durante a instalação.
  • Controle de Metragem: Gravação dupla da metragem na capa externa para gestão precisa de todo o inventário.
  • Isolação de Performance: Composto em Polietileno (PE) ou PVC/A apto para suportar temperaturas de até 70°C.
  • Dreno de Aterramento: Blindagem do conjunto em poliéster aluminizado acompanhada de dreno para descarga segura.
  • Segurança Técnica: Fabricado sob rigorosos padrões ISO 9001 e certificação de qualidade internacional SGS.
  • Opções Construtivas: Flexibilidade para produzir versões não halogenadas (LSZH) ou para 105°C sob demanda.

Aplicações

  • Sistemas Hospitalares: Interligação de equipamentos médicos sensíveis que exigem blindagem por par individual.
  • Automação Comercial: Conexão de periféricos e terminais em redes de varejo e diversos serviços bancários.
  • Automação Industrial: Controle de processos onde diferentes sinais precisam trafegar no mesmo condutor físico.
  • Sistemas de Áudio: Interconexão de dispositivos sonoros profissionais com total isolamento contra ruídos externos.
  • Processamento de Dados: Transmissão de sinais digitais e analógicos em redes de baixa tensão e controle.
  • Segurança Predial: Monitoramento e controle de acesso que utilizam múltiplos sensores e diversos atuadores.
  • Interligação de Painéis: Cabeamento interno de quadros elétricos que demandam alta densidade de sinais protegidos.
  • Equipamentos de Precisão: Uso em dispositivos de medição que requerem sinais limpos e totalmente estáveis.
  • Instalações de TI: Infraestrutura de rede industrial e comercial para conexão de periféricos de dados.
  • Controle de Processos: Ideal para ambientes fabris com alta presença de interferências de origem eletrostática.
Dados Técnicos
Informações Gerais
Marca Innnovcable®
Tipo de Produto Cabo AFD (Blindagem individual por par)
Parâmetros Elétricos
Tensão de Operação 250V a 300V rms
Resistência do Condutor Interno 24 a 91 Ω/km (conforme bitola AWG)
Design do Produto
Material do Condutor Corda de cobre eletrolítico mole estanhado
Material da Isolação Polietileno (PE) ou Policloreto de Vinila (PVC/A 70°C)
Identificação das Vias (Cores dos Pares) Natural/Vermelho, Natural/Preto, Natural/Azul, Natural/Verde, Preto/Vermelho, Preto/Azul, Vermelho/Azul, Vermelho/Verde, Azul/Verde, Amarelo/Natural e Amarelo/Vermelho
Blindagem por Par Blindagem eletrostática individual aplicada a cada par
Blindagem do Conjunto Fita de poliéster aluminizada + condutor dreno
Material da Cobertura (Capa) Policloreto de Vinila (PVC) flexível 70°C
Características da Cobertura Livre de metais pesados (LMP) e com gravação dupla de metragem
Cor da Cobertura Preta
Opções Construtivas (Sob consulta) PVC 105°C, LSZH (Não Halogenado) e condutor de cobre nu
Características e Aplicações
Áreas de Aplicação Interligação de sistemas hospitalares, automação comercial, automação industrial e sistemas de áudio
Diferencial Técnico Permite o tráfego de sinais diferentes dentro do mesmo cabo devido à blindagem individual
Facilidade de Instalação Alta flexibilidade e identificação das vias por cores
Controle de Estoque Facilitado pela gravação dupla da metragem na capa externa
Normas Aplicáveis
Gestão da Qualidade ISO 9001 (Certificação SGS)
Tabela de Dimensionais
Descrição do Produto N° de Pares Seção (AWG) Diâmetro Externo (mm) Peso Aprox. (kg/km) Tensão de Operação (Vrms) Resistência Cond. (Ω/km)
AFD 1PX24AWG 1 24 4,3 21 250 91
AFD 1PX22AWG 1 22 4,9 28 300 55
AFD 1PX20AWG 1 20 5,9 40 300 35
AFD 1PX18AWG 1 18 7,1 58 300 24
AFD 2PX24AWG 2 24 6,7 39 250 91
AFD 2PX22AWG 2 22 7,6 55 300 55
AFD 2PX20AWG 2 20 9,5 78 300 35
AFD 3PX22AWG 3 22 8,1 71 300 55
AFD 4PX22AWG 4 22 8,6 85 300 55
AFD 4PX20AWG 4 20 11 131 300 35
AFD 5PX22AWG 5 22 9 100 300 55
FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
