Cabos de Controle Especiais Flexíveis

Cabos de Controle em Poliuretano

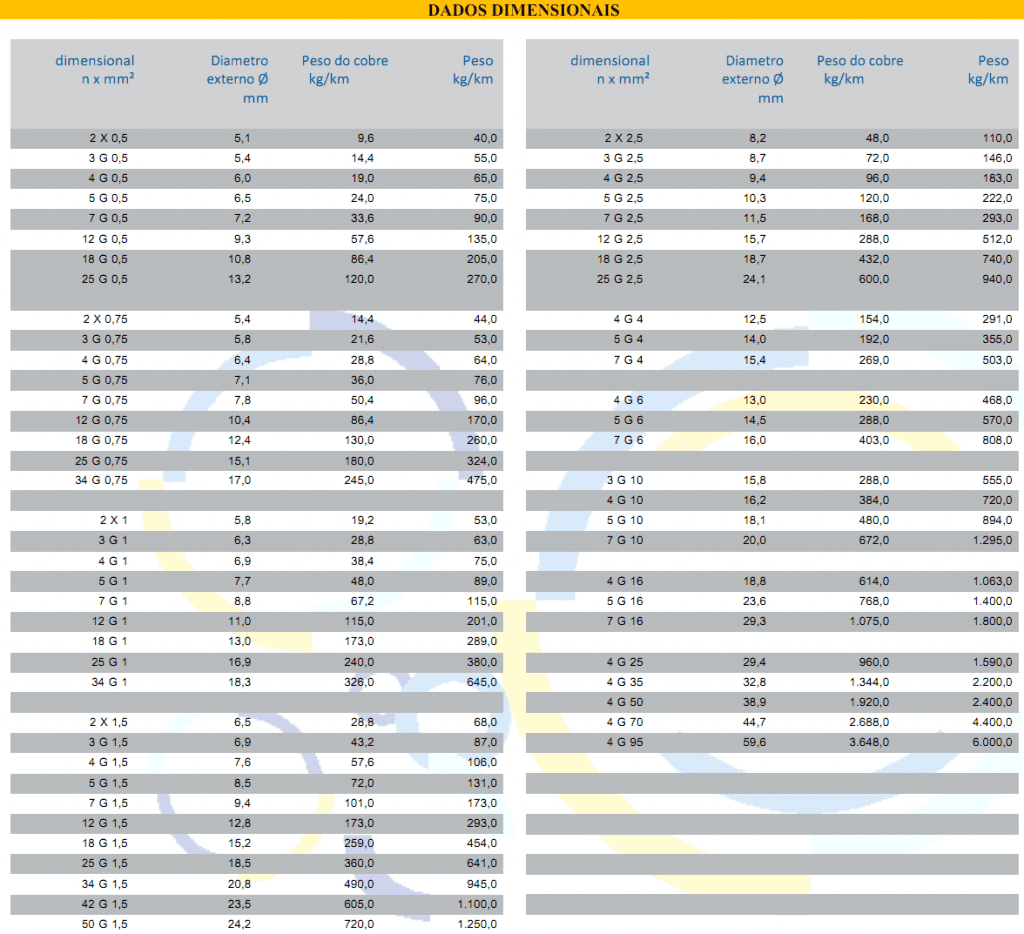

    INNOVCABLE PUR (N)YMHC11YO GRAY – EMC

    – Material do condutor: fios de cobre nu
    – Classe do condutor:de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
    – Isolamento da Veia: PVC especial 70°C.–Até 5 condutores veias coloridas de acordo com DIN VDE 0293-308; acima de 6 condutores código de cores Innovcable com ou sem veia terra (G).
    -Torcido em camadas.
    – Blindagem em malha de cobre estanhado, cobertura aproximada de 85%.
    – Capa externa em PUR especial com alta resistência à abrasão, impactos, cortes, rasgos, lubrificantes, hidrolises, solventes e ácidos.
    – fabricado na cor Cinza RAL 7001.
    – Fabricado livre de substancias nocivas e silicone.
    – Voltagem nominal: 300/500 V
    – Teste de voltagem: 3.000 V
    – Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5
    – Resistência do isolamento: Minimo20 MΩX Km.
    – min. raio de curvatura uso fixo:5 x d
    – min. raio de curvatura se móvel:12,5xd

    Identificação

    – Todos os cabos com identificação (G) possuem 1 via verde para terra, Gravação de identificação externa:
    INNOVCABLE PUR (N)YMHC11YO n (x) ou (G) mm² 300/500V ou 0,6/1kv OF: XXXX/ANO

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 5
    IEC 60228 CLASSE 5
    DIN VDE 0293-308
    RAL 7001
    DIN VDE 0245, 0250 E 0282

    Aplicações

    Cabo para potencia, controle e ligações de equipamentos elétricos em geral, excelente produto para ferramentas elétricas, aplicações fixas e flexíveis sem tração, pode ser aplicado em locais secos e úmidos. Uso externo em um range grande de temperatura. Resistente a lubrificantes, hidrolises, solventes, ácidos. Excelente resistência a Abrasão e Impactos, à prova de corte e de rasgo. Resistentes a Micróbios. Fabricado livre de substancias nocivas e silicone. Para aplicações de EMC. Blindagem em malha de cobre estanhado contra interferências eletromagnéticas.

    Temperatura Máxima do Condutor

    Fixa: min-40° C / +70 ° C
    Móvel: min-5° C / +70 ° C

    Notas

    G = com 1 condutor verde para terra;
    x = sem condutor verdepara terra (OZ).
    – Podemos produzir sob consulta diversas outras opções e configurações de cabos.
    – A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF português Download PDF EnglishDownload PDF Español

    INNOVCABLE PUR (N)YMH11YO GRAY

    – Material do condutor: fios de cobre nu
    – Classe do condutor:de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
    – Isolamento da Veia: PVC especial 70°C.- Veias brancas ou pretas identificadas por gravação numérica sequencial na cor preta ou amarela com ou sem verde terra (G).
    -Torcido em camadas.
    – Capa externa em PUR especial com alta resistência à abrasão, impactos, cortes, rasgos, lubrificantes, hidrolises, solventes e ácidos.
    – fabricado na cor Cinza RAL 7001.
    – Fabricado livre de substancias nocivas e silicone.
    – Voltagem nominal: 300/500 V
    – Teste de voltagem: 3.000 V
    – Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5
    – Resistência do isolamento: Minimo20 MΩX Km.
    – min. raio de curvatura uso fixo:5 x d
    – min. raio de curvatura se móvel:12,5xd.

    Identificação

    – Todos os cabos com identificação (G) possuem 1 via verde para terra.
    – Gravação de identificação externa: INNOVCABLE PUR (N)YMH11YO n (x) ou (G) mm² 300/500V OF: XXXX/ANO

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 5
    IEC 60228 CLASSE 5
    DIN VDE 0293-308
    RAL 7001
    DIN VDE 0245, 0250 E 0282

    Aplicações

    Cabo para potencia, controle e ligações de equipamentos elétricos em geral, excelente produto para ferramentas elétricas, aplicações fixas e flexíveis sem tração, pode ser aplicado em locais secos e úmidos. Uso externo em um range grande de temperatura. Resistente a lubrificantes, hidrolises, solventes, ácidos. Excelente resistência a Abrasão e Impactos, à prova de corte e de rasgo. Resistentes a Micróbios. Fabricado livre de substancias nocivas e silicone.

    Temperatura Máxima do Condutor

    -40° C / +70 ° C

    Notas

    G = com 1 condutor verde para terra;
    x = sem condutor verdepara terra (OZ).
    – Podemos produzir sob consulta diversas outras opções e configurações de cabos.
    – A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF português Download PDF EnglishDownload PDF Español

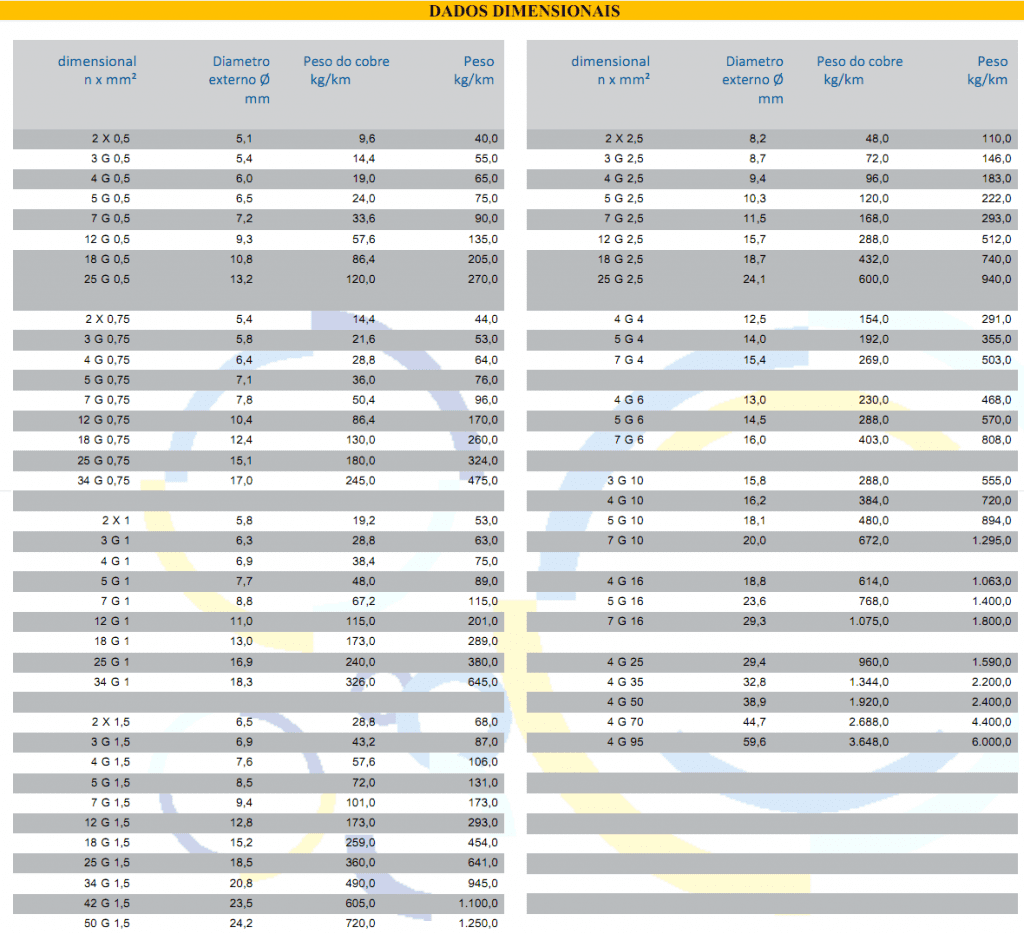

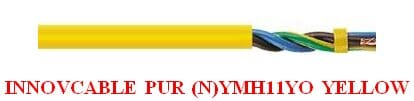

    INNOVCABLE PUR (N)YMH11YO YELLOW

    – Material do condutor: fios de cobre nu
    – Classe do condutor:de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
    – Isolamento da Veia: PVC especial 70°C.–Até 5 condutores veias coloridas de acordo com DIN VDE 0293-308; acima de 6 condutores código de cores Innovcable com ou sem veia terra (G).
    -Torcido em camadas.
    – Capa externa em PUR especial com alta resistência à abrasão, impactos, cortes, rasgos, lubrificantes, hidrolises, solventes e ácidos.
    – fabricado na cor Amarela RAL 1016.
    – Fabricado livre de substancias nocivas e silicone.
    – Voltagem nominal: 300/500 V
    – Teste de voltagem: 3.000 V
    – Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5
    – Resistência do isolamento: Minimo20 MΩX Km.
    – min. raio de curvatura uso fixo:5 x d
    – min. raio de curvatura se móvel:12,5xd

    Identificação

    – Todos os cabos com identificação (G) possuem 1 via verde para terra, Gravação de identificação externa:
    INNOVCABLE PUR (N)YMH11YO n (x) ou (G) mm² 300/500V OF: XXXX/ANO

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 5
    IEC 60228 CLASSE 5
    DIN VDE 0293-308
    RAL 1016
    IEC 60332-1
    DIN VDE 0245, 0250 E 0282

    Aplicações

    Cabo para potencia, controle e ligações de equipamentos elétricos em geral, excelente produto para ferramentas elétricas, aplicações fixas e flexíveis sem tração, pode ser aplicado em locais secos e úmidos. Uso externo em um range grande de temperatura. Resistente a lubrificantes, hidrolises, solventes, ácidos. Excelente resistência a Abrasão e Impactos, à prova de corte e de rasgo. Resistentes a Micróbios. Fabricado livre de substancias nocivas e silicone.

    Temperatura Máxima do Condutor

    -40° C / +70 ° C

    Notas

    G = com 1 condutor verde para terra;
    x = sem condutor verdepara terra (OZ).
    – Podemos produzir sob consulta, diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF português Download PDF EnglishDownload PDF Español

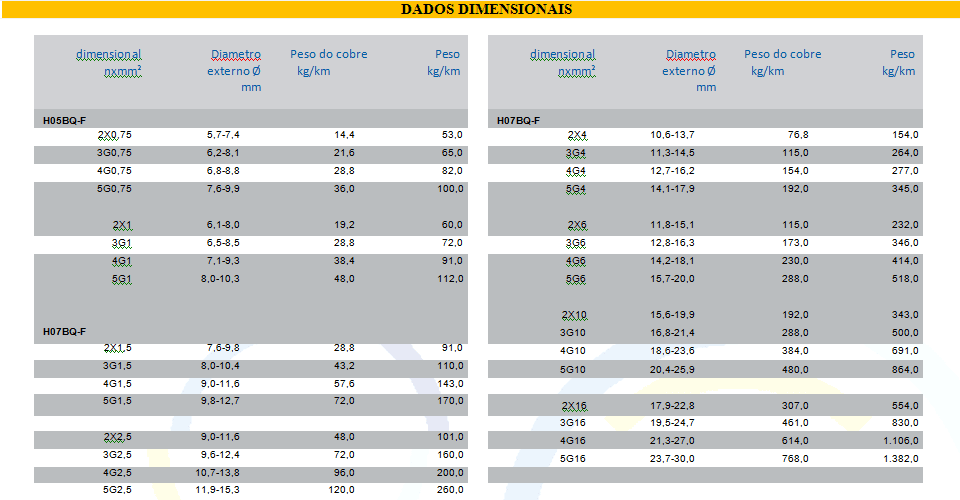

    INNOVCABLE PUR H05BQ-F

    – Material do condutor: fios de cobre nu
    – Classe do condutor:de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
    – Isolamento da Veia: Borracha especial 130°C.
    -Até 5 condutores veias coloridas de acordo com DIN VDE 0293-308, com verde terra (G) após o terceiro condutor.
    -Torcido em camadas.
    – Capa externa em PUR especial com alta resistência à abrasão, impactos, cortes, rasgos, lubrificantes, hidrolises, solventes e ácidos.
    – Fabricado na cor Laranja.
    – Fabricado livre de substancias nocivas e silicone.
    – Voltagem nominal: H05BQ-F 300/500 V
    – Teste de voltagem: 3.000 V
    – Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5
    – Resistência do isolamento: Minimo20 MΩX Km.
    – min. raio de curvatura uso fixo: 4 x d
    – min. raio de curvatura se móvel: 12,5xd

    Identificação

    – Todos os cabos com identificação (G) possuem 1 via verde para terra, Gravação de identificação externa:
    INNOVCABLE PUR H05BQ-F n (x) ou (G) mm² 300/500V OF: XXXX/ANO

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 5
    IEC 60228 CLASSE 5
    DIN VDE 0293-308
    DIN VDE 0282

    Aplicações

    Cabo para equipamentos elétricos, ferramentas manuais e outras aplicações, aplicações fixas e flexíveis sem tração, pode ser aplicado em locais secos e úmidos. Uso externo em um range grande de temperatura. Resistente a lubrificantes, hidrolises, solventes, ácidos. Excelente resistência a Abrasão e Impactos, à prova de corte e de rasgo. Proteção UV. Resistentes a Micróbios. Fabricado livre de substancias nocivas e silicone.

    Temperatura Máxima do Condutor

    -40° C / +130 ° C

    Notas

    G = com 1 condutor verde para terra;
    x = sem condutor verdepara terra (OZ).
    – Podemos produzir sob consulta, diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF português Download PDF EnglishDownload PDF Español

    INNOVCABLE PUR H05BQ-F AQUA

    – Material do condutor: fios de cobre nu
    – Classe do condutor:de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
    – Isolamento da Veia: Borracha especial 130°C.
    -Até 5 condutores veias coloridas de acordo com DIN VDE 0293-308, com verde terra (G) após o terceiro condutor.
    -Torcido em camadas.
    – Capa externa em PUR especial com alta resistência à abrasão, impactos, cortes, rasgos, lubrificantes, hidrolises, solventes, ácidos, óleos e água.
    – Fabricado na cor Laranja.
    – Fabricado livre de substancias nocivas e silicone.
    – Voltagem nominal: H05BQ-F 300/500 V
    – Teste de voltagem: 3.000 V
    – Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5
    – Resistência do isolamento: Minimo 20 MΩX Km.
    – min. raio de curvatura uso fixo: 4 x d
    – min. raio de curvatura se móvel: 12,5xd

    Identificação

    – Todos os cabos com identificação (G) possuem 1 via verde para terra, Gravação de identificação externa:
    INNOVCABLE PUR H05BQ-F AQUA n (x) ou (G) mm² 300/500V OF: XXXX/ANO

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 5
    IEC 60228 CLASSE 5
    DIN VDE 0293-308
    DIN VDE 0282

    Aplicações

    Cabo para equipamentos elétricos, ferramentas manuais e outras aplicações, aplicações fixas e flexíveis sem tração, pode ser aplicado em locais secos e úmidos. Uso externo em um range grande de temperatura. Resistente a lubrificantes, hidrolises, solventes, ácidos  e óleos. Excelente resistência a Abrasão e Impactos, à prova de corte e de rasgo. Pode ser utilizado em uso constante em água. Proteção UV. Resistentes a Micróbios. Fabricado livre de substancias nocivas e silicone.

    Temperatura Máxima do Condutor

    -40° C / +130 ° C

    Notas

    G = com 1 condutor verde para terra;
    x = sem condutor verdepara terra (OZ).
    – Podemos produzir sob consulta, diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF português Download PDF EnglishDownload PDF Español

    INNOVCABLE PUR H07BQ-F

    – Material do condutor: fios de cobre nu
    – Classe do condutor:de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
    – Isolamento da Veia: Borracha especial 130°C.
    -Até 5 condutores veias coloridas de acordo com DIN VDE 0293-308, com verde terra (G) após o terceiro condutor.
    -Torcido em camadas.
    – Capa externa em PUR especial com alta resistência à abrasão, impactos, cortes, rasgos, lubrificantes, hidrolises, solventes e ácidos.
    – Fabricado na cor Laranja.
    – Fabricado livre de substancias nocivas e silicone.
    – Voltagem nominal: H07BQ-F 450/750 V
    – Teste de voltagem: 3.000 V
    – Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5
    – Resistência do isolamento: Minimo20 MΩX Km.
    – min. raio de curvatura uso fixo: 4 x d
    – min. raio de curvatura se móvel: 12,5xd

    Identificação

    – Todos os cabos com identificação (G) possuem 1 via verde para terra, Gravação de identificação externa:
    INNOVCABLE PUR H07BQ-F n (x) ou (G) mm² 450/750 V OF: XXXX/ANO

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 5
    IEC 60228 CLASSE 5
    DIN VDE 0293-308
    DIN VDE 0282

    Aplicações

    Cabo para equipamentos elétricos, ferramentas manuais e outras aplicações, aplicações fixas e flexíveis sem tração, pode ser aplicado em locais secos e úmidos. Uso externo em um range grande de temperatura. Resistente a lubrificantes, hidrolises, solventes, ácidos. Excelente resistência a Abrasão e Impactos, à prova de corte e de rasgo. Proteção UV. Resistentes a Micróbios. Fabricado livre de substancias nocivas e silicone.

    Temperatura Máxima do Condutor

    -40° C / +130 ° C

    Notas

    G = com 1 condutor verde para terra;
    x = sem condutor verdepara terra (OZ).
    – Podemos produzir sob consulta, diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF português Download PDF EnglishDownload PDF Español

    INNOVCABLE PUR H07BQ-F AQUA

    – Material do condutor: fios de cobre nu
    – Classe do condutor:de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
    – Isolamento da Veia: Borracha especial 130°C.
    -Até 5 condutores veias coloridas de acordo com DIN VDE 0293-308, com verde terra (G) após o terceiro condutor.
    -Torcido em camadas.
    – Capa externa em PUR especial com alta resistência à abrasão, impactos, cortes, rasgos, lubrificantes, hidrolises, solventes, ácidos, óleos e água.
    – Fabricado na cor Laranja.
    – Fabricado livre de substancias nocivas e silicone.
    – Voltagem nominal: H07BQ-F 450/750 V
    – Teste de voltagem: 3.000 V
    – Resistência do condutor: de acordo com a DIN VDE 0295 classe 5e IEC 60228 cl. 5
    – Resistência do isolamento: Minimo20 MΩX Km.
    – min. raio de curvatura uso fixo: 4 x d
    – min. raio de curvatura se móvel: 12,5xd

    Identificação

    – Todos os cabos com identificação (G) possuem 1 via verde para terra, Gravação de identificação externa:
    INNOVCABLE PUR H07BQ-F AQUA n (x) ou (G) mm² 450/750 V OF: XXXX/ANO

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 5
    IEC 60228 CLASSE 5
    DIN VDE 0293-308
    DIN VDE 0282

    Aplicações

    Cabo para equipamentos elétricos, ferramentas manuais e outras aplicações, aplicações fixas e flexíveis sem tração, pode ser aplicado em locais secos e úmidos. Uso externo em um range grande de temperatura. Resistente a lubrificantes, hidrolises, solventes, ácidos e óleos. Excelente resistência a Abrasão e Impactos, à prova de corte e de rasgo. Pode ser utilizado em uso constante em água. Proteção UV. Resistentes a Micróbios. Fabricado livre de substancias nocivas e silicone.

    Temperatura Máxima do Condutor

    -40° C / +130 ° C

    Notas

    G = com 1 condutor verde para terra;
    x = sem condutor verdepara terra (OZ).
    – Podemos produzir sob consulta, diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.
