CABOS CATÓDICOS

Cabos HMWPE

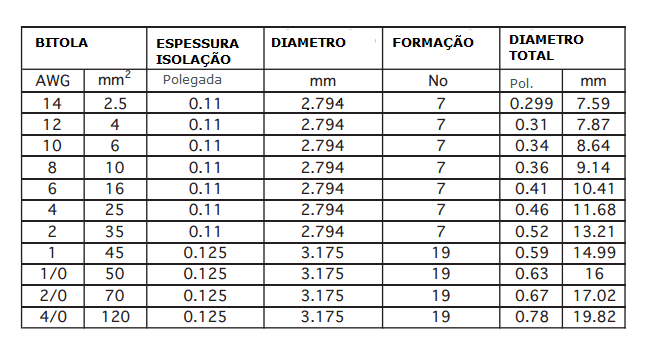

    INNOVCABLE CABO CATÓDICO HMWPE-HDP 0,6/1KV

    Cabo HMWPE

    1-) Condutor formado por fios de cobre nu trançado de acordo com ASTM B-8 (CL. 2) ou ASTM B172 (Cl. 5)
    2-) Isolamento em Polietileno de alta densidade (HMWPE-HDP) em conformidade com a norma ASTM D-1248 (tipos II , III, IV) Classe B & C.

    Identificação

    INNOVCABLE CABO CATODICO HMWPE-HDP n (x) ou (G) mm² 0,6/1kv OF: XXXX/ANO

    Especificações Aplicáveis

    ASTM B-8 (CL. 2) ou ASTM B172 (Cl. 5)
    ASTM D-1248 (tipos II , III, IV) Classe B & C.
    RAL 9005

    Aplicações

    Cabo HMWPE pode ser diretamente enterrado, para uso em aplicações de proteção catódica, tais como fios de ânodo de chumbo, gasoduto para retificador conexões, ligação cruzada, conexões para testar as mensagens, etc. outros. O produto também pode ser utilizado para instalações submersas em tanques de água, estruturas marítimas e outras aplicações semelhantes.
    O isolamento de polietileno é durável, resistente à abrasão e flexível, mas tem limitações de temperatura e químicas.
    Cor preto (standard). Cabo HMWPE em outras cores personalizadas estão disponíveis dependendo da quantidade comprada.

    Temperatura Máxima do Condutor

    +80 ° C

    Notas

    – Podemos produzir Cabo HMWPE sob consulta, diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF portuguêsDownload PDF EnglishDownload PDF Español

    INNOVCABLE CABO CATÓDICO HMWPE 0,6/1KV

    Cabo HMWPE

    1-) Condutor formado por fios de cobre nu trançado de acordo com ASTM B-8 (CL. 2) ou ASTM B172 (Cl. 5)
    2-) isolado com HMWPE de ALTO PESO MOLECULAR em conformidade com a norma ASTM D-1248, tipo 1, classe A,

    Identificação

    INNOVCABLE CABO CATODICO HMWPE n (x) ou (G) mm² 0,6/1kv OF: XXXX/ANO

    Especificações Aplicáveis

    ASTM B-8 (CL. 2) ou ASTM B172 (Cl. 5)
    ASTM D-1248, tipo 1, classe A.
    RAL 9005

    Aplicações

    Cabo HMWPE construído com polietileno de alto peso molecular. Esta composto propicia uma excelente performance quanto a sua aplicação. Cabo pode ser diretamente enterrado, para uso em aplicações de proteção catódica, tais como fios de ânodo de chumbo, gasoduto para retificador conexões, ligação cruzada, conexões para testar as mensagens, etc. outros. O produto também pode ser utilizado para instalações submersas em tanques de água, estruturas marítimas e outras aplicações semelhantes.
    O isolamento de polietileno é durável, resistente à abrasão e flexível, mas tem limitações de temperatura e químicas.
    Cor preto (standard). Cabo HMWPE em outras cores personalizadas estão disponíveis dependendo da quantidade comprada.

    Temperatura Máxima do Condutor

    +80 ° C

    Notas

    – Podemos produzir Cabo HMWPE sob consulta, diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo de Cabo HMWPE sem nenhum aviso prévio.

    Download PDF portuguêsDownload PDF EnglishDownload PDF Español
