ESTEIRAS PORTA CABOS E ROBÔS

Aplicações em robôs

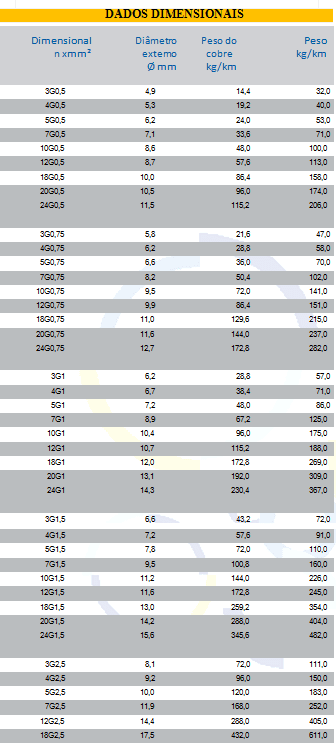

    INNOVCABLE MOVFLEX ROBOT PUR-AC

    • Material do condutor: fios de cobre nu
    • Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
    • Isolamento da Veia: INNOVLON – composto especial para aplicações moveis, livre de halogênios
    • Veias brancas ou pretas identificadas por numero sequenciais de acordo com a VDE 0293 com verde terra (G)
    • Núcleo central (quando aplicável), resistente a torção
    • Torcidos em feixes
    • Capa externa: PUR-AC, composto especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante e ácidos, livre de halogênios
    • Capa externa na cor BLACK, RAL 9005
    • Voltagem nominal: até 0,75mm² – 300/500V; acima de 1,00mm² – 500/750V
    • Teste de voltagem: até 0,75mm² – 2000V; acima de 1,00mm² – 3000V
    • Resistência do condutor: de acordo com a VDE 0295 classe 5 e IEC 60228 classe 5
    • Resistência do isolamento: Min.20 MΩX Km em 20 ° C.
    • Raio min. de curvatura fixa: 10 x d.
    • Raio min. de curvatura móvel: 5 x d
    • Comportamento ao fogo: de acordo com a VDE 0482-332-2-1 e DIN EN 60332-2-1 auto extinguível e retardante a chama
    • Torção: < 10 mm – ± 360°/1,0 m; ≥ 10 mm – ± 360°/1,2 m; ≥ 15 mm – ± 360°/1,6 m; ≥20 mm – ± 360°/2,0 m

    Identificação

    INNOVCABLE – MOVFLEX ROBOT PUR-AC n x mm² 300/500V OU 500/750V +90°C OF:XXXX/ANO.

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 6
    IEC 60228 CLASSE 6
    DIN VDE 0293
    RAL 9005
    VDE 0482-332-2-1
    DIN EN 60332-2-1

    Aplicações

    Cabo para aplicação de controle e potencia em mesas giratórias, sistemas robóticos de montagem e soldagem que envolvam torção e movimentação constante. A tecnologia de extrusão especial permite maior tempo de vida e durabilidade em movimento continuo. Retardante a chama, livre de halogênios. Resistente a óleos, graxas, lubrificantes, fluidos refrigerante e ácidos. Excelente relação custo/beneficio. Baixo peso e dimensional reduzido. Excelente resistência à abrasão e excelente durabilidade, mesmo em condições severas de torções constantes.

    Temperatura Máxima do Condutor

    Min/max: -50°C / +90°C

    Notas

    – Podemos produzir sob consultas diversas outras opções e configurações de cabos.
    – A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF PortuguêsDownload PDF EnglishDownload PDF Español

    INNOVCABLE MOVFLEX ROBOT PUR

    • Material do condutor: fios de cobre nu
    • Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
    • Isolamento da Veia: INNOVLON – composto especial para aplicações moveis, livre de halogênios
    • Veias brancas ou pretas identificadas por numero sequenciais de acordo com a VDE 0293 com verde terra (G)
    • Núcleo central (quando aplicável), resistente a torção
    • Torcidos em feixes
    • Capa externa: PUR, composto especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante e ácidos, livre de halogênios
    • Capa externa na cor BLACK, RAL 9005
    • Voltagem nominal: até 0,75mm² – 300/500V; acima de 1,00mm² – 500/750V
    • Teste de voltagem: até 0,75mm² – 2000V; acima de 1,00mm² – 3000V
    • Resistência do condutor: de acordo com a VDE 0295 classe 5 e IEC 60228 classe 5
    • Resistência do isolamento: Min.20 MΩX Km em 20 ° C.
    • Raio min. de curvatura fixa:10 x d.
    • Raio min. de curvatura móvel: 6 x d
    • Torção: < 10 mm – ± 360°/1,0 m; ≥ 10 mm – ± 360°/1,2 m; ≥15 mm – ± 360°/1,6 m; ≥20 mm – ± 360°/2,0 m

    Identificação

    INNOVCABLE – MOVFLEX ROBOT PUR n x mm² 300/500V OU 500/750V +90°C OF:XXXX/ANO.

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 6
    IEC 60228 CLASSE 6
    DIN VDE 0293
    RAL 9005

    Aplicações

    Cabo para aplicação de controle e potencia em mesas giratórias, sistemas robóticos de montagem e soldagem que envolvam torção e movimentação constante. A tecnologia de extrusão especial permite maior tempo de vida e durabilidade em movimento continuo. Livre de halogênios. Resistente a óleos, graxas, lubrificantes, fluidos refrigerante e ácidos. Excelente relação custo/beneficio. Baixo peso e dimensional reduzido. Excelente resistência à abrasão e excelente durabilidade, mesmo em condições severas de torções constantes.

    Temperatura Máxima do Condutor

    Min/max: -50°C / +90°C

    Notas

    – Podemos produzir sob consultas diversas outras opções e configurações de cabos.
    – A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF PortuguêsDownload PDF EnglishDownload PDF Español

    INNOVCABLE MOVFLEX ROBOT PUR-AC SHIELD

    • Material do condutor: fios de cobre nu
    • Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
    • Isolamento da Veia: INNOVLON especial para aplicações moveis, livre de halogênios
    • Veias brancas ou pretas identificadas por numero sequenciais de acordo com a VDE 0293 com verde terra (G)
    • Núcleo central (quando aplicável), resistente a torção
    • Torcidos em feixes
    • Blindagem: malha de cobre estanhada cobertura de 85%
    • Capa externa: PUR-AC especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante e ácidos; livre de halogênios
    • Capa externa na cor Cinza RAL 7001 ou Preta RAL 9005
    • Voltagem nominal: até 0,75mm² – 300/500V; acima de 1,00mm² – 500/750V
    • Teste de voltagem: até 0,75mm² – 2000V; acima de 1,00mm² – 3000V
    • Resistência do condutor: de acordo com a VDE 0295 classe 5 e IEC 60228 classe 5
    • Resistência do isolamento: Min.20 MΩX Km em 20 ° C.
    • Raio min. de curvatura fixa: 10 x d.
    • Raio min. de curvatura móvel: 5 x d.
    • Comportamento ao fogo: de acordo com a VDE 0482-332-2-1 e DIN EN 60332-2-1 auto extinguível e retardante a chama
    • Torção: < 10 mm – ± 360°/1,0 m; ≥ 10 mm – ± 360°/1,2 m; ≥15 mm – ± 360°/1,6 m; ≥20 mm – ± 360°/2,0 m

    Identificação

    INNOVCABLE – MOVFLEX ROBOT PUR-AC SHIELD n x mm² 300/500V OU 500/750V +90°C OF:XXXX/ANO.

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 6
    IEC 60228 CLASSE 6
    DIN VDE 0293
    RAL 7001 ou 9005
    VDE 0482-332-2-1
    DIN EN 60332-2-1

    Aplicações

    Cabo para aplicação de controle e potencia em mesas giratórias, sistemas robóticos de montagem e soldagem que envolvam torção e movimentação constante e necessitem de proteção contra interferência eletromagnética. A tecnologia de extrusão especial permite maior tempo de vida e durabilidade em movimento continuo. Retardante a chama e auto extinguível, livre de halogênios. Resistente a óleos, graxas, lubrificantes, fluidos refrigerante e ácidos. Excelente relação custo/beneficio. Baixo peso e dimensional reduzido. Excelente resistência à abrasão e excelente durabilidade, mesmo em condições severas de torções constantes.

    Temperatura Máxima do Condutor

    Min/max: -50°C / +90°C

    Notas

    – Podemos produzir sob consultas diversas outras opções e configurações de cabos.
    – A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF PortuguêsDownload PDF EnglishDownload PDF Español

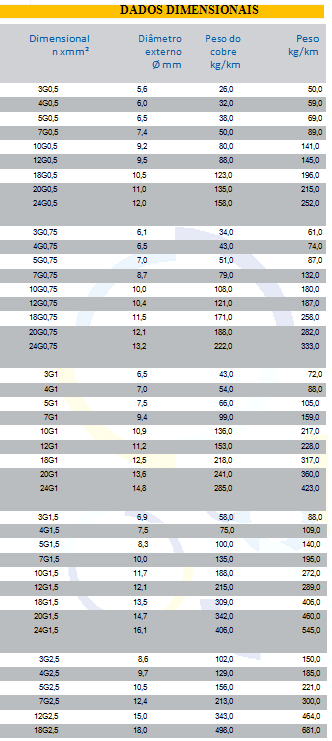

    INNOVCABLE MOVFLEX ROBOT PUR SHIELD

    • Material do condutor: fios de cobre nu
    • Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
    • Isolamento da Veia: INNOVLON especial para aplicações moveis, livre de halogênios
    • Veias brancas ou pretas identificadas por numero sequenciais de acordo com a VDE 0293 com verde terra (G)
    • Núcleo central (quando aplicável), resistente a torção
    • Torcidos em feixes
    • Blindagem: malha de cobre estanhada cobertura de 85%
    • Capa externa: PUR especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante e ácidos; livre de halogênios
    • Capa externa na cor Cinza Ral 7001 ou Preta RAL 9005
    • Voltagem nominal: até 0,75mm² – 300/500V; acima de 1,00mm² – 500/750V
    • Teste de voltagem: até 0,75mm² – 2000V; acima de 1,00mm² – 3000V
    • Resistência do condutor: de acordo com a VDE 0295 classe 5 e IEC 60228 classe 5
    • Resistência do isolamento: Min.20 MΩX Km em 20 ° C.
    • Raio min. de curvatura fixa:10 x d.
    • Raio min. de curvatura móvel: 5 x d
    • Torção: < 10 mm – ± 360°/1,0 m; ≥ 10 mm – ± 360°/1,2 m; ≥15 mm – ± 360°/1,6 m; ≥20 mm – ± 360°/2,0 m

    Identificação

    INNOVCABLE – MOVFLEX ROBOT PUR SHIELD n x mm² 300/500V OU 500/750V +90°C OF:XXXX/ANO.

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 6
    IEC 60228 CLASSE 6
    DIN VDE 0293
    RAL 7001 ou 9005

    Aplicações

    Cabo para aplicação de controle e potencia em mesas giratórias, sistemas robóticos de montagem e soldagem que envolvam torção e movimentação constante e necessitem de proteção contra interferência eletromagnética. A tecnologia de extrusão especial permite maior tempo de vida e durabilidade em movimento continuo. Livre de halogênios. Resistente a óleos, graxas, lubrificantes, fluidos refrigerante e ácidos. Excelente relação custo/beneficio. Baixo peso e dimensional reduzido. Excelente resistência à abrasão e excelente durabilidade, mesmo em condições severas de torções constantes.

    Temperatura Máxima do Condutor

    Min/max: -50°C / +90°C

    Notas

    – Podemos produzir sob consultas diversas outras opções e configurações de cabos.
    – A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.
