ESTEIRAS PORTA CABOS E ROBÔS

Aplicações de controle Movflex Control Allround Drag Chains

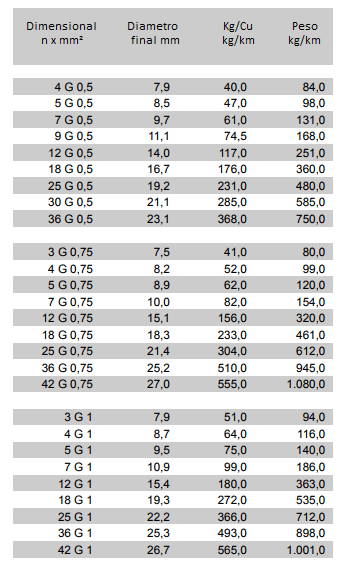

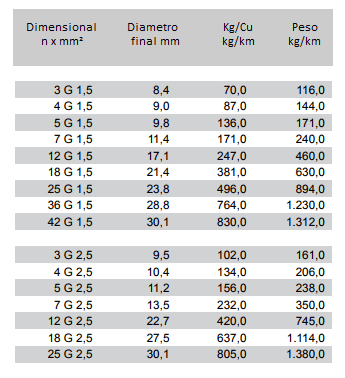

    INNOVCABLE MOVFLEX ALLROUND DRAG CHAINS SK-C-PUR-AC

    • Material do condutor: fios de cobre nu
    • Classe do condutor: de acordo com a DIN VDE 0295 classe 6 e IEC 60228 cl. 6
    • Isolamento da Veia: Innovlon – composto especial para aplicações móveis, livre de halogênios
    • Veias brancas ou pretas identificadas por numero sequenciais e 1 via verde terra (G)
    • Elemento central e adicionais a prova de tração
    • Condutores: ≤ 11, torcidos em camadas. ≥ 12 feixes ao redor do elemento central
    • Capa Interna: PUR especial para aplicações móveis, resistente a óleos, graxas, lubrificantes, livre de halogênios
    • Blindagem: Fios de cobre estanhado, cobertura de 85%
    • Capa Externa: PUR-AC especial para aplicações móveis, resistente a óleos, graxas, lubrificantes e com proteção UV, livre de halogênios
    • Capa externa na cor Preta, RAL 9005
    • Voltagem nominal: 1000 V AC
    • Teste de voltagem: 3.000V
    • Resistência do condutor: de acordo com a VDE 0295 classe 6 e IEC 60228 classe 6
    • Raio min. de curvatura fixa: 4 x d.
    • Raio min. de curvatura móvel: 6,5 x D (< 10m) / 7,5 x D (≥ 10m)
    • Resistente a chama conforme IEC 60332-1

    Identificação

    INNOVCABLE MOVFLEX ALLROUND DRAG CHAINS SK-C-PUR-AC 1000V +90°C OF:XXXX/ANO.

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 6
    IEC 60228 CLASSE 6
    RAL 9005
    DIN EN 60811-2-1
    IEC 60332-1

    Aplicações

    Cabo flexível blindado de controle e potencia, para aplicações moveis com requerimentos elétricos, mecânicos e dinâmicos robustos e com alta exigência de uso. Excelente proteção contra interferência eletromagnética, recomendado para aplicações compatíveis de EMC. Adequado para uso em plantas automáticas de produção industriais, esteira porta cabos, sistemas de elevação e transporte. Produto com pequena aderência. Resistente a óleos, graxas, lubrificantes. Longo tempo de vida. Possui proteção UV. Possui elemento central a prova de tração. Fio flexível trançado e trefilado de maneira a criar durabilidade em movimento continuo. Produzido livre de silicone. Tempo elevado de durabilidade e tempo de vida, excelente relação custo/beneficio.
    Aceleração máxima 80 m/s²; máxima velocidade auto-suportante 10 m/s, deslizamento máximo até 5 m/s, comprimento máximo autossustentável de 100 m.

    • Excelente Raio de Curvatura
    • Diâmetro Externo Reduzido
    • Menor Peso
    • Resistente a Torção e Flexão
    • Alta Flexibilidade
    • Tempo de vida muito longo
    • Excelente custo x beneficio

    Temperatura Máxima do Condutor

    Min/max: -50°C / +90°C

    Notas

    – Podemos produzir sob consultas diversas outras opções e configurações de cabos.
    – A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF PortuguêsDownload PDF EnglishDownload PDF Español

    INNOVCABLE MOVFLEX ALLROUND DRAG CHAINS SK-C-PUR

    • Material do condutor: fios de cobre nu
    • Classe do condutor: de acordo com a DIN VDE 0295 classe 6 e IEC 60228 cl. 6
    • Isolamento da Veia: Innovlon – composto especial para aplicações móveis, livre de halogênios
    • Veias brancas ou pretas identificadas por numero sequenciais e 1 via verde terra (G)
    • Elemento central e adicionais a prova de tração
    • Condutores: ≤ 11, torcidos em camadas. ≥ 12 feixes ao redor do elemento central
    • Capa Interna: PUR especial para aplicações móveis, resistente a óleos, graxas, lubrificantes, livre de halogênios
    • Blindagem: Fios de cobre estanhado, cobertura de 85%
    • Capa Externa: PUR especial para aplicações móveis, resistente a óleos, graxas, lubrificantes e com proteção UV, livre de halogênios
    • Capa externa na cor Preta, RAL 9005
    • Voltagem nominal: 1000 V AC
    • Teste de voltagem: 3.000V
    • Resistência do condutor: de acordo com a VDE 0295 classe 6 e IEC 60228 classe 6
    • Raio min. de curvatura fixa: 4 x d.
    • Raio min. de curvatura móvel: 6,5 x D (< 10m) / 7,5 x D (≥ 10m)

    Identificação

    INNOVCABLE MOVFLEX ALLROUND DRAG CHAINS SK-C-PUR 1000V +90°C OF:XXXX/ANO.

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 6
    IEC 60228 CLASSE 6
    RAL 9005
    DIN EN 60811-2-1

    Aplicações

    Cabo flexível blindado de controle e potencia, para aplicações moveis com requerimentos elétricos, mecânicos e dinâmicos robustos e com alta exigência de uso. Excelente proteção contra interferência eletromagnética, recomendado para aplicações compatíveis de EMC. Adequado para uso em plantas automáticas de produção industriais, esteira porta cabos, sistemas de elevação e transporte. Produto com pequena aderência. Resistente a óleos, graxas, lubrificantes. Longo tempo de vida. Possui proteção UV. Possui elemento central a prova de tração. Fio flexível trançado e trefilado de maneira a criar durabilidade em movimento continuo. Produzido livre de silicone. Tempo elevado de durabilidade e tempo de vida, excelente relação custo/beneficio.
    Aceleração máxima 80 m/s²; máxima velocidade auto-suportante 10 m/s, deslizamento máximo até 5 m/s, comprimento máximo autossustentável de 100 m.

    • Excelente Raio de Curvatura
    • Diâmetro Externo Reduzido
    • Menor Peso
    • Resistente a Torção e Flexão
    • Alta Flexibilidade
    • Tempo de vida muito longo
    • Excelente custo x beneficio

    Temperatura Máxima do Condutor

    Min/max: -50°C / +90°C

    Notas

    – Podemos produzir sob consultas diversas outras opções e configurações de cabos.
    – A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF PortuguêsDownload PDF EnglishDownload PDF Español

    INNOVCABLE MOVFLEX ALLROUND DRAG CHAINS SK-PUR-AC

    • Material do condutor: fios de cobre nu
    • Classe do condutor: de acordo com a DIN VDE 0295 classe 6 e IEC 60228 cl. 6
    • Isolamento da Veia: INNOVLON especial para aplicações moveis, livre de halogênio
    • Veias brancas ou pretas identificadas por numero sequenciais e 1 via verde terra (G)
    • Elemento central e adicionais a prova de tração
    • Condutores: ≤ 11, torcidos em camadas. ≥ 12, feixes ao redor do elemento central
    • Capa Externa: PUR-AC especial para aplicações móveis, resistente a óleos, graxas, lubrificantes, fluidos refrigerantes. Possui proteção UV e intempéries
    • Capa externa na cor Preta, RAL 9005
    • Voltagem nominal: 600 V AC
    • Teste de voltagem: 6.000V
    • Resistência do condutor: de acordo com a VDE 0295 classe 6 e IEC 60228 classe 6
    • Raio min. de curvatura fixa: 4 x d.
    • Raio min. de curvatura móvel: 6,5 x D (< 10m) / 7,5 x D (≥ 10m)
    • Resistente a chama conforme IEC 60332-1

    Identificação

    INNOVCABLE MOVFLEX ALLROUND DRAG CHAINS SK-PUR-AC n x mm² 600V +90°C OF:XXXX/ANO.

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 6
    IEC 60228 CLASSE 6
    RAL 9005
    Resistente a Óleo – DIN EM 60811-2-1
    Ensaio de queima – IEC 60332-1

    Aplicações

    Cabo flexível de controle e potencia, para aplicações moveis com requerimentos elétricos, mecânicos e dinâmicos robustos e com alta exigência de uso. Adequado para uso em plantas automáticas de produção industriais, esteira porta cabos, sistemas de elevação e transporte. Com pequena aderência. Resistente a óleos, graxas, lubrificantes. Resistente a chama. Longo tempo de vida. Possui proteção UV. Possui elemento central a prova de tração. Fio flexível trançado e trefilado de maneira a criar durabilidade em movimento continuo. Produzido livre de silicone. Tempo elevado de durabilidade e tempo de vida, excelente relação custo/beneficio.
    Aceleração máxima 80 m/s²; máxima velocidade auto-suportante 10 m/s, deslizamento máximo até 5 m/s, comprimento máximo autossustentável de 100 m.

    • Excelente Raio de Curvatura
    • Diâmetro Externo Reduzido
    • Menor Peso
    • Resistente a Torção e Flexão
    • Alta Flexibilidade
    • Tempo de vida muito longo
    • Excelente custo x beneficio

    Temperatura Máxima do Condutor

    Min/max: -50°C / +90°C

    Notas

    – Podemos produzir sob consultas diversas outras opções e configurações de cabos.
    – A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF PortuguêsDownload PDF EnglishDownload PDF Español

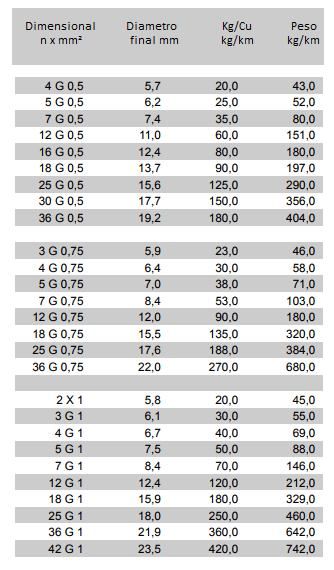

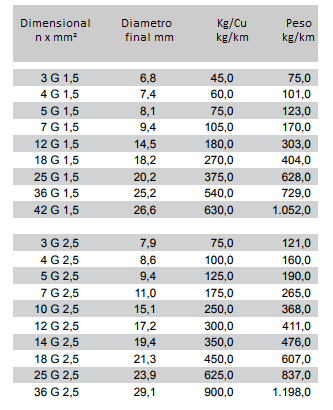

    INNOVCABLE MOVFLEX ALLROUND DRAG CHAINS SK-PUR

    • Material do condutor: fios de cobre nu
    • Classe do condutor: de acordo com a DIN VDE 0295 classe 6 e IEC 60228 cl. 6
    • Isolamento da Veia: INNOVLON especial para aplicações moveis, livre de halogênio
    • Veias brancas ou pretas identificadas por numero sequenciais e 1 via verde terra (G)
    • Elemento central e adicionais a prova de tração
    • Condutores: ≤ 11, torcidos em camadas. ≥ 12, feixes ao redor do elemento central
    • Capa Externa: PUR especial para aplicações móveis, resistente a óleos, graxas, lubrificantes, fluidos refrigerantes. Possui proteção UV e intempéries
    • Capa externa na cor Preta, RAL 9005
    • Voltagem nominal: 600 V AC
    • Teste de voltagem: 6.000V
    • Resistência do condutor: de acordo com a VDE 0295 classe 6 e IEC 60228 classe 6- Raio min. de curvatura fixa: 4 x d.
    • Raio min. de curvatura móvel: 6,5 x D (< 10m) / 7,5 x D (≥ 10m)

    Identificação

    INNOVCABLE MOVFLEX ALLROUND DRAG CHAINS SK-PUR n x mm² 600V +90°C OF:XXXX/ANO.

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 6
    IEC 60228 CLASSE 6
    RAL 9005
    Resistente a Óleo – DIN EM 60811-2-1

    Aplicações

    Cabo flexível de controle e potencia, para aplicações moveis com requerimentos elétricos, mecânicos e dinâmicos robustos e com alta exigência de uso. Adequado para uso em plantas automáticas de produção industriais, esteira porta cabos, sistemas de elevação e transporte. Com pequena aderência. Resistente a óleos, graxas, lubrificantes. Longo tempo de vida. Possui proteção UV. Possui elemento central a prova de tração. Fio flexível trançado e trefilado de maneira a criar durabilidade em movimento continuo. Produzido livre de silicone. Tempo elevado de durabilidade e tempo de vida, excelente relação custo/beneficio.
    Aceleração máxima 80 m/s²; máxima velocidade auto-suportante 10 m/s, deslizamento máximo até 5 m/s, comprimento máximo autossustentável de 100 m.

    • Excelente Raio de Curvatura
    • Diâmetro Externo Reduzido
    • Menor Peso
    • Resistente a Torção e Flexão
    • Alta Flexibilidade
    • Tempo de vida muito longo
    • Excelente custo x beneficio

    Temperatura Máxima do Condutor

    Min/max: -50°C / +90°C

    Notas

    – Podemos produzir sob consultas diversas outras opções e configurações de cabos.
    – A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF PortuguêsDownload PDF EnglishDownload PDF Español

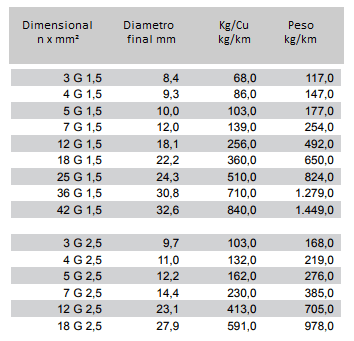

    INNOVCABLE MOVFLEX ALLROUND DRAG CHAINS SK-C-CEAC

    • Material do condutor: fios de cobre nu
    • Classe do condutor: de acordo com a DIN VDE 0295 classe 6 e IEC 60228 cl. 6
    • Isolamento da Veia: Innovlon – composto especial para aplicações móveis, livre de halogênios
    • Veias brancas ou pretas identificadas por numero sequenciais e 1 via verde terra (G)
    • Elemento central e adicionais a prova de tração
    • Condutores: ≤ 11, torcidos em camadas. ≥ 12, feixes ao redor do elemento central
    • Capa Interna: CECO™ Composto Elastomérico Especial para uso móvel, livre de halogênios
    • Blindagem: Fios de cobre estanhado, cobertura de 85%
    • Capa Externa: CEAC™ Composto Elastomérico Especial para uso móvel, resistente a óleos, graxas, lubrificantes e com proteção UV, livre de halogênios
    • Capa externa na cor Preta, RAL 9005
    • Voltagem nominal: 300/500 V
    • Teste de voltagem: 2.000V
    • Resistência do condutor: de acordo com a VDE 0295 classe 6 e IEC 60228 classe 6
    • Raio min de curvatura fixa: 3 x d.
    • Raio min. de curvatura móvel: 5 x d
    • Retardante a chama: de acordo com a IEC 60332-2-1

    Identificação

    INNOVCABLE MOVFLEX ALLROUND DRAG CHAINS SK-C-CEAC n x mm² 300/500V +90°C OF:XXXX/ANO.

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 6
    IEC 60228 CLASSE 6
    RAL 9005
    Resistente a Óleo – DIN EN 60811-2-1 4 h a +100 °C
    IEC 60332-2-1

    Aplicações

    Cabo flexível blindado de controle e potencia, para aplicações moveis com requerimentos elétricos, mecânicos e dinâmicos robustos e com alta exigência de uso. Excelente proteção contra interferência eletromagnética, recomendado para aplicações compatíveis de EMC. Adequado para uso em plantas automáticas de produção industriais, esteira porta cabos, sistemas de elevação e transporte. Resistente a óleos, graxas, lubrificantes. Resistente a chama. Possui proteção UV. Livre de halogênios. Possui elemento central a prova de tração. Fio flexível trançado e trefilado de maneira a criar durabilidade em movimento continuo. Produzido livre de silicone. Tempo elevado de durabilidade e tempo de vida, indicado para requerimentos pesados.
    Aceleração máxima 100 m/s²; máxima velocidade auto-suportante 10 m/s, deslizamento máximo até 5 m/s, comprimento máximo autossustentável de 400 m.

    • Excelente Raio de Curvatura
    • Diâmetro Externo Reduzido
    • Menor Peso
    • Resistente a Torção e Flexão
    • Alta Flexibilidade
    • Tempo de vida longo

    Temperatura Máxima do Condutor

    Min/max: -50°C / +90°C

    Notas

    – Podemos produzir sob consultas diversas outras opções e configurações de cabos.
    – A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF PortuguêsDownload PDF EnglishDownload PDF Español

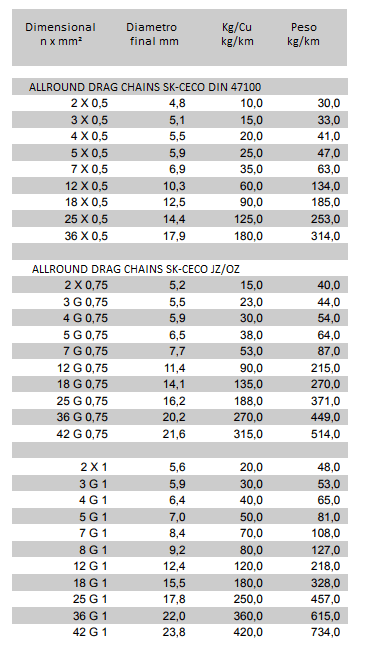

    INNOVCABLE MOVFLEX ALLROUND DRAG CHAINS SK-C-CECO

    • Material do condutor: fios de cobre nu
    • Classe do condutor: de acordo com a DIN VDE 0295 classe 6 e IEC 60228 cl. 6
    • Isolamento da Veia: Innovlon – composto especial para aplicações móveis, livre de halogênios
    • Veias brancas ou pretas identificadas por numero sequenciais e 1 via verde terra (G)
    • Elemento central e adicionais a prova de tração
    • Condutores: ≤ 11, torcidos em camadas. ≥ 12, feixes ao redor do elemento central
    • Capa Interna: CECO™ Composto Elastomérico Especial para uso móvel, livre de halogênios
    • Blindagem: Fios de cobre estanhado, cobertura de 85%
    • Capa Externa: CECO™ Composto Elastomérico Especial para uso móvel, resistente a óleos, graxas, lubrificantes e com proteção UV, livre de halogênios
    • Capa externa na cor Preta, RAL 9005
    • Voltagem nominal: 300/500 V
    • Teste de voltagem: 2.000V
    • Resistência do condutor: de acordo com a VDE 0295 classe 6 e IEC 60228 classe 6
    • Raio min. de curvatura fixa: 3 x d.
    • Raio min. de curvatura móvel: 5 x d.

    Identificação

    INNOVCABLE MOVFLEX ALLROUND DRAG CHAINS SK-C-CECO n x mm² 300/500V +90°C OF:XXXX/ANO.

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 6
    IEC 60228 CLASSE 6
    RAL 9005
    Resistente a Óleo – DIN EN 60811-2-1 4 h a +100 °C

    Aplicações

    Cabo flexível blindado de controle e potencia, para aplicações moveis com requerimentos elétricos, mecânicos e dinâmicos robustos e com alta exigência de uso. Excelente proteção contra interferência eletromagnética, recomendado para aplicações compatíveis de EMC. Adequado para uso em plantas automáticas de produção industriais, esteira porta cabos, sistemas de elevação e transporte. Resistente a óleos, graxas, lubrificantes. Possui proteção UV. Livre de halogênios. Possui elemento central a prova de tração. Fio flexível trançado e trefilado de maneira a criar durabilidade em movimento continuo. Produzido livre de silicone. Tempo elevado de durabilidade e tempo de vida, indicado para requerimentos pesados.
    Aceleração máxima 100 m/s²; máxima velocidade auto-suportante 10 m/s, deslizamento máximo até 5 m/s, comprimento máximo autossustentável de 400 m.

    • Excelente Raio de Curvatura
    • Diâmetro Externo Reduzido
    • Menor Peso
    • Resistente a Torção e Flexão
    • Alta Flexibilidade
    • Tempo de vida longo

    Temperatura Máxima do Condutor

    Min/max: -50°C / +90°C

    Notas

    – Podemos produzir sob consultas diversas outras opções e configurações de cabos.
    – A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF PortuguêsDownload PDF EnglishDownload PDF Español

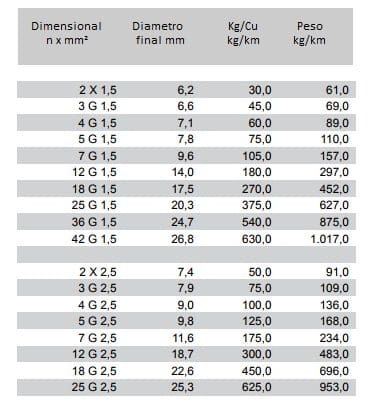

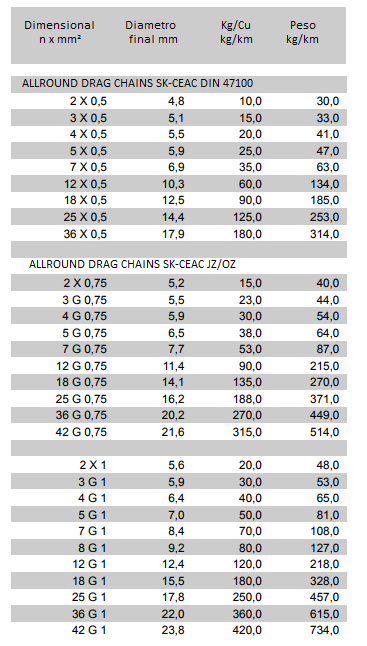

    INNOVCABLE MOVFLEX ALLROUND DRAG CHAINS SK-CEAC

    • Material do condutor: fios de cobre nu
    • Classe do condutor: de acordo com a DIN VDE 0295 classe 6 e IEC 60228 cl. 6
    • Isolamento da Veia: Innovlon – composto especial para aplicações móveis, livre de halogênios
    • Veias brancas ou pretas identificadas por numero sequenciais e 1 via verde terra (G)
    • Elemento central e adicionais a prova de tração
    • Condutores: ≤ 11, torcidos em camadas. ≥ 12, feixes ao redor do elemento central
    • Capa Externa: CEAC™ Composto Elastomérico Especial para uso móvel, resistente a óleos, graxas, lubrificantes, fluidos refrigerantes. Possui proteção UV e intempéries. Livre de halogênios
    • Capa externa na cor Preta, RAL 9005
    • Voltagem nominal: 300/500 V
    • Teste de voltagem: 2.000V
    • Resistência do condutor: de acordo com a VDE 0295 classe 6 e IEC 60228 classe 6
    • Raio min. de curvatura fixa: 3 x d.
    • Raio min. de curvatura móvel: 5 x d.
    • Retardante a chama: de acordo com a IEC 60332-2-1

    Identificação

    INNOVCABLE MOVFLEX ALLROUND DRAG CHAINS SK-CEAC n x mm² 600V +90°C OF:XXXX/ANO

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 6
    IEC 60228 CLASSE 6
    RAL 9005
    Resistente a Óleo – DIN EN 60811-2-1 4 h a +100 °C
    IEC 60332-2-1

    Aplicações

    Cabo flexível de controle e potencia, para aplicações moveis com requerimentos elétricos, mecânicos e dinâmicos robustos. Adequado para uso em plantas automáticas de produção industriais, esteira porta cabos, sistemas de elevação e transporte. Resistente a óleos, graxas, lubrificantes. Longo tempo de vida. Possui proteção UV. Possui elemento central a prova de tração. Fio flexível trançado e trefilado de maneira a criar durabilidade em movimento continuo. Produzido livre de silicone, livre de halogêneos. Resistente a chama. Tempo elevado de durabilidade e tempo de vida, indicado para requerimentos pesados.
    Aceleração máxima 100 m/s²; máxima velocidade auto-suportante 10 m/s, deslizamento máximo até 5 m/s, comprimento máximo autossustentável de 400 m.

    • Excelente Raio de Curvatura
    • Diâmetro Externo Reduzido
    • Menor Peso
    • Resistente a Torção e Flexão
    • Alta Flexibilidade
    • Tempo de vida longo

    Temperatura Máxima do Condutor

    Min/max: -50°C / +90°C

    Notas

    – Podemos produzir sob consultas diversas outras opções e configurações de cabos.
    – A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF PortuguêsDownload PDF EnglishDownload PDF Español

    INNOVCABLE MOVFLEX ALLROUND DRAG CHAINS SK-CECO

    • Material do condutor: fios de cobre nu
    • Classe do condutor: de acordo com a DIN VDE 0295 classe 6 e IEC 60228 cl. 6
    • Isolamento da Veia: Innovlon – composto especial para aplicações móveis, livre de halogênios
    • Veias brancas ou pretas identificadas por numero sequenciais e 1 via verde terra (G)
    • Elemento central e adicionais a prova de tração
    • Condutores: ≤ 11, torcidos em camadas. ≥ 12, feixes ao redor do elemento central
    • Capa Externa: CECO™ Composto Elastomérico Especial para uso móvel, resistente a óleos, graxas, lubrificantes, fluidos refrigerantes. Possui proteção UV e intempéries. Livre de halogênios
    • Capa externa na cor Preta, RAL 9005
    • Voltagem nominal: 300/500 V
    • Teste de voltagem: 2.000V
    • Resistência do condutor: de acordo com a VDE 0295 classe 6 e IEC 60228 classe 6
    • Raio min. de curvatura fixa: 3 x d.
    • Raio min. de curvatura móvel: 5 x d

    Identificação

    INNOVCABLE MOVFLEX ALLROUND DRAG CHAINS SK-CECO n x mm² 600V +90°C OF:XXXX/ANO.

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 6
    IEC 60228 CLASSE 6
    RAL 9005
    Resistente a Óleo – DIN EN 60811-2-1 4 h a +100 °C

    Aplicações

    Cabo flexível de controle e potencia, para aplicações moveis com requerimentos elétricos, mecânicos e dinâmicos robustos. Adequado para uso em plantas automáticas de produção industriais, esteira porta cabos, sistemas de elevação e transporte. Resistente a óleos, graxas, lubrificantes. Longo tempo de vida. Possui proteção UV. Possui elemento central a prova de tração. Fio flexível trançado e trefilado de maneira a criar durabilidade em movimento continuo. Produzido livre de silicone, livre de halogêneos. Tempo elevado de durabilidade e tempo de vida, indicado para requerimentos pesados.
    Aceleração máxima 100 m/s²; máxima velocidade auto-suportante 10 m/s, deslizamento máximo até 5 m/s, comprimento máximo autossustentável de 400 m.

    • Excelente Raio de Curvatura
    • Diâmetro Externo Reduzido
    • Menor Peso
    • Resistente a Torção e Flexão
    • Alta Flexibilidade
    • Tempo de vida longo

    Temperatura Máxima do Condutor

    Min/max: -50°C / +90°C

    Notas

    – Podemos produzir sob consultas diversas outras opções e configurações de cabos.
    – A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF PortuguêsDownload PDF EnglishDownload PDF Español

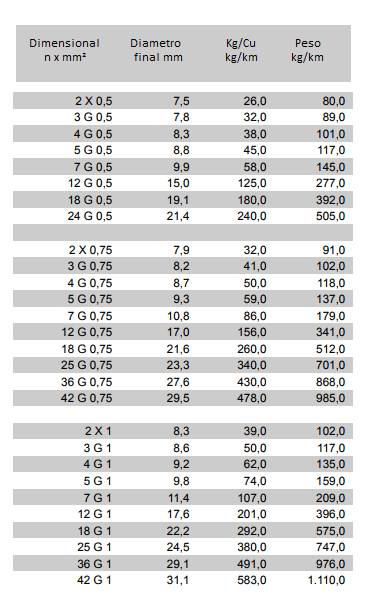

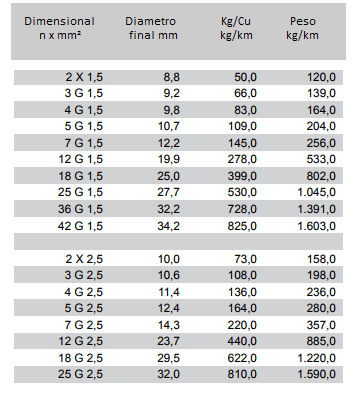

    INNOVCABLE MOVFLEX ALLROUND DRAG CHAINS SK-C-PVC

    • Material do condutor: fios de cobre nu
    • Classe do condutor: de acordo com a DIN VDE 0295 classe 6 e IEC 60228 cl. 6
    • Isolamento da Veia: PVC especial para aplicações móveis
    • Veias brancas ou pretas identificadas por numero sequenciais e 1 via verde terra (G)
    • Elemento central e adicionais a prova de tração
    • Condutores: ≤ 11, torcidos em camadas. ≥ 12, feixes ao redor do elemento central
    • Capa Interna: PVC para uso móvel
    • Blindagem: Fios de cobre estanhado, cobertura de 85%
    • Capa Externa: PVC especial para aplicações móveis, resistente a óleos, graxas, lubrificantes
    • Capa externa na cor Preta, RAL 9005
    • Voltagem nominal: 600 V AC
    • Teste de voltagem: 2.000V
    • Resistência do condutor: de acordo com a VDE 0295 classe 6 e IEC 60228 classe 6
    • Raio min. de curvatura fixa: 4 x d.
    • Raio min. de curvatura móvel: 6,5 x D (< 10m) / 7,5 x D (≥ 10m)
    • Retardante a chama

    Identificação

    INNOVCABLE MOVFLEX ALLROUND DRAG CHAINS SK-C-PVC n x mm² 600V OF:XXXX/ANO.

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 6
    IEC 60228 CLASSE 6
    RAL 9005
    Resistente a Óleo – DIN EM 60811-2-1bzw
    Antichama – IEC 60332-1

    Aplicações

    Cabo flexível blindado de controle e potencia, para aplicações moveis com requerimentos elétricos, mecânicos e dinâmicos robustos. Excelente proteção contra interferência eletromagnética, recomendado para aplicações de EMC. Adequado para uso em plantas automáticas de produção industriais, esteira porta cabos, sistemas de elevação e transporte. Retardante a chama. Pequena aderência. Resistente a óleos, graxas, lubrificantes. Longo tempo de vida. Possui proteção UV. Possui elemento central a prova de tração. Fio flexível trançado e trefilado de maneira a criar durabilidade em movimento continuo. Produzido livre de silicone.
    Aceleração Máxima 80 m/s²; autossustentável acelerando a 10 m/s, comprimento máximo autossustentável de 100 m.

    • Excelente Raio de Curvatura
    • Diâmetro Externo Reduzido
    • Menor Peso
    • Resistente a Torção e Flexão
    • Alta Flexibilidade

    Temperatura Máxima do Condutor

    Min/max: -50°C / +90°C

    Notas

    – Podemos produzir sob consultas diversas outras opções e configurações de cabos.
    – A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF PortuguêsDownload PDF EnglishDownload PDF Español

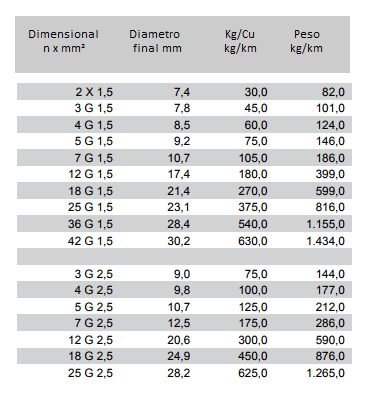

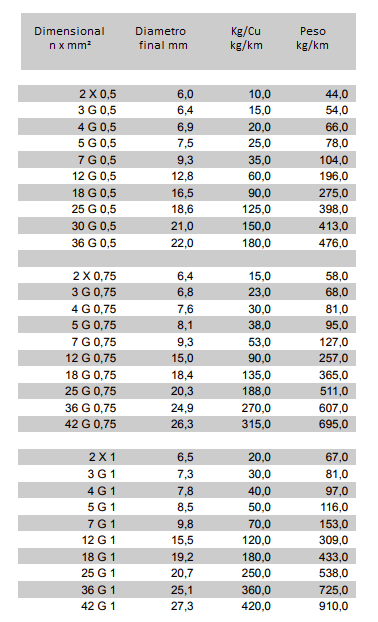

    INNOVCABLE MOVFLEX ALLROUND DRAG CHAINS SK-PVC

    • Material do condutor: fios de cobre nu
    • Classe do condutor: de acordo com a DIN VDE 0295 classe 6 e IEC 60228 cl. 6
    • Isolamento da Veia: PVC especial para aplicações móveis
    • Veias brancas ou pretas identificadas por numero sequenciais e 1 via verde terra (G)
    • Elemento central e adicionais a prova de tração
    • Condutores: ≤ 11, torcidos em camadas. ≥ 12, feixes ao redor do elemento central
    • Capa Externa: PVC especial para aplicações móveis, resistente a óleos, graxas, lubrificantes
    • Capa externa na cor Preta, RAL 9005
    • Voltagem nominal: 600 V AC
    • Teste de voltagem: 2.000V
    • Resistência do condutor: de acordo com a VDE 0295 classe 6 e IEC 60228 classe 6
    • Raio min. de curvatura fixa: 4 x d.
    • Raio min. de curvatura móvel: 6,5 x D (< 10m) / 7,5 x D (≥ 10m)
    • Retardante a chama

    Identificação

    INNOVCABLE MOVFLEX ALLROUND DRAG CHAINS SK- PVC n x mm² 600V OF:XXXX/ANO.

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 6
    IEC 60228 CLASSE 6
    RAL 9005
    Resistente a Óleo – DIN EM 60811-2-1bzw

    Aplicações

    Cabo flexível de controle e potencia, para aplicações moveis com requerimentos elétricos, mecânicos e dinâmicos robustos e de movimentação. Adequado para uso em plantas automáticas de produção industriais, esteira porta cabos, sistemas de elevação e transporte. Retardante a chama com pequena aderência. Resistente a óleos, graxas, lubrificantes. Longo tempo de vida. Possui proteção UV. Possui elemento central a prova de tração. Fio flexível trançado e trefilado de maneira a criar durabilidade em movimento continuo. Produzido livre de silicone.
    Aceleração Máxima 80 m/s²; autossustentável acelerando a 10 m/s, comprimento máximo autossustentável de 100 m

    • Excelente Raio de Curvatura
    • Diâmetro Externo Reduzido
    • Menor Peso
    • Resistente a Torção e Flexão
    • Alta Flexibilidade

    Temperatura Máxima do Condutor

    Min/max: -50°C / +90°C

    Notas

    – Podemos produzir sob consultas diversas outras opções e configurações de cabos.
    – A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF PortuguêsDownload PDF EnglishDownload PDF Español
