Cabos intrinsecamente seguros

Cabos instrumentação segurança intrínseca

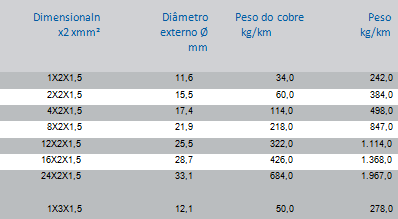

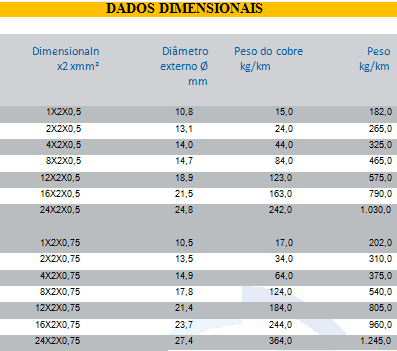

INNOVCABLE RE-2X(St)2YSWAY-fl

– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 4 e IEC 60228 cl. 4
– Isolamento da Veia: XLPE (polietileno Reticulado especial) 90°C
– Veias brancas e pretas identificadas por gravação numérica sequencial.
– Pares torcidos em camadas.
– Blindagem geral em fita de poliéster aluminizada + fio dreno SN de 0,5mm².
– Capa intermediaria em PE especial, na cor preta.
– Proteção armada de fita de aço galvanizada.
– Capa externa: PVC especial resistente a óleos, graxas, ácidos.
– Capa externa na cor AZUL ou PRETA para sistemas intrinsecamente seguros e a conforme aplicação necessária.
– Voltagem nominal: 300V
– Teste de voltagem: 1.500 V
– Resistência do condutor:
0,5mm² – max.36,7 MΩXKm;
0,75mm² – max.25,0 MΩXKm;
1,5mm² – max.14,2 MΩXKm;
– Resist. do isolamento: Min.5 GΩX Km.
– Capacitância: max 115 nF/Km
– Indutividade: ca. 1mH/Km
– Acoplamento: max 500nF/ 500m
– Raio min. de curvatura: 10 x d

Identificação

– Gravação de identificação Externa:
INNOVCABLE INSTRUMENTATION CABLE INTRINSICALLY SAFE RE-2X(St)2YSWAY-fl n x 2 x mm² 300V 90°C OF: XXXX/ANO.

Especificações Aplicáveis

NBR 10300
EN 50288-7
DIN VDE 0295 CLASSE 4
IEC 60228 CLASSE 4
IEC 60079-14
IEC 60332-1-2 e IEC 60332-3-24
IEC 60079-14 zona 1+2 grupo II

Aplicações

Cabo de Instrumentação para transmissão, medição e tecnologia de controle de processos de sinais analógicos e digitais sem perdas. Para uso em sistemas intrinsecamente seguros Zona 1 e Zona 2 Grupo II áreas classificadas de acordo com IEC 60079-14. Possui proteção UV (uso externo). Antichama e retardante a chama de acordo com a IEC 60332-1-2 e IEC 60332-3-24. Resistente a óleos, graxas, ácidos. Proteção mecânica adicional através da armação intermediaria. Adequado para ambientes secos e úmidos. Mais estável em altas frequências e temperaturas ( 90°C ) devido ao material empregado XLPE – (PE cross-linked). Baixa atenuação e minimização do efeito crosstalk devido às blindagens especiais e diferenciadas. Tripla proteção mecânica e de interferências eletromagnéticas.

Temperatura Máxima do Condutor

-40° C / +90° C
– Antichama e retardante a chama de acordo com a IEC 60332-1-2 e IEC 60332-3-24

– Pode ser confeccionado com outros isolamentos:
Material de isolação das veias / outras temperaturas:
PVC/E -105ºC
XLPE – 125 ºC
HEPR – 90 ºC
PE – 80 ºC

Notas

Podemos fabricar sob consulta em outras configurações.
1- Condutor de cobre estanhado.
Classe 5 de encordoamento.
2- Diferentes secções e quantidade de veias.
3- Material de isolação das veias / outras temperaturas:
PVC/E -105 ºC
XLPE – 125 ºC
HEPR – 90 ºC
PE – 80 ºC
4- Material da capa intermediaria e da cobertura:
PE
PVC/E
PVC/ST2
PVC especial resistente a óleos, graxas e outros produtos químicos.
LSZH (composto poliolefínico não halogenado).
5- Cobertura perfeitamente cilíndrica para aplicações com prensa cabo em áreas classificadas (Ex)

– Podemos produzir sob consultas diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

Download PDF

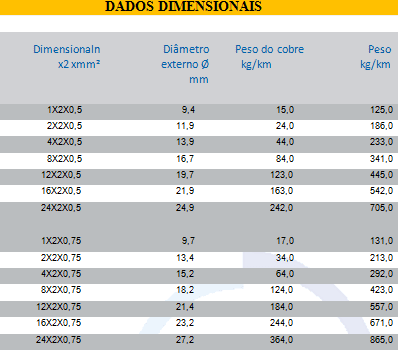

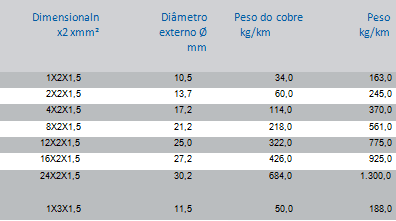

INNOVCABLE RE-2X(St)2YSWBY-fl

– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 4 e IEC 60228 cl. 4
– Isolamento da Veia: XLPE (polietileno Reticulado especial) 90°C
– Veias brancas e pretas identificadas por gravação numérica sequencial.
– Pares torcidos em camadas.
– Blindagem geral em fita de poliéster aluminizada + fio dreno SN de 0,5mm².
– Capa intermediaria protetora em PE especial na cor preta.
– Proteção armada de trança de fios de aço galvanizado.
– Capa externa: PVC especial resistente a óleos, graxas, ácidos.
– Capa externa na cor AZUL ou PRETA para sistemas intrinsecamente seguros e a conforme aplicação necessária.
– Voltagem nominal: 300V
– Teste de voltagem: 1.500 V
– Resistência do condutor:
0,5mm² – max.36,7 MΩXKm;
0,75mm² – max.25,0 MΩXKm;
1,5mm² – max.14,2 MΩXKm;
– Resist. do isolamento: Min.5 GΩX Km.
– Capacitância: max 115 nF/Km
– Indutividade: ca. 1mH/Km
– Acoplamento: max 500nF/ 500m
– Raio min. de curvatura:10 x d

Identificação

INNOVCABLE INSTRUMENTATIONCABLE INTRINSICALLY SAFE RE-2X(St)2YSWBY-fl n x 2 x mm² 300V 90°C OF: XXXX/ANO.

Especificações Aplicáveis

NBR 10300
EN 50288-7
DIN VDE 0295 CLASSE 4
IEC 60228 CLASSE 4
IEC 60079-14
IEC 60332-1-2 e IEC 60332-3-24
IEC 60079-14 zona 1+2 grupo II

Aplicações

Cabo de Instrumentação para transmissão, medição e tecnologia de controle de processos de sinais analógicos e digitais sem perdas. Para uso em sistemas intrinsecamente seguros Zona 1 e Zona 2 Grupo II áreas classificadas de acordo com IEC 60079-14. Possui proteção UV (uso externo). Antichama e retardante a chama de acordo com a IEC 60332-1-2 e IEC 60332-3-24. Resistente a óleos, graxas, ácidos. Proteção mecânica adicional através da armação intermediaria. Adequado para ambientes secos e úmidos. Mais estável em altas frequências e temperaturas ( 90°C ) devido ao material empregado XLPE – (PE cross-linked). Baixa atenuação e minimização do efeito crosstalk devido às blindagens especiais e diferenciadas. Tripla proteção mecânica e de interferências eletromagnéticas.

Temperatura Máxima do Condutor

-40° C / +90° C
– Antichama e retardante a chama de acordo com a IEC 60332-1-2 e IEC 60332-3-24

– Pode ser confeccionado com outros isolamentos:
Material de isolação das veias / outras temperaturas:
PVC/E -105ºC
XLPE – 125 ºC
HEPR – 90 ºC
PE – 80 ºC

Notas

Podemos fabricar sob consulta em outras configurações.
1- Condutor de cobre estanhado.
Classe 5 de encordoamento.
2- Diferentes secções e quantidade de veias.
3- Material de isolação das veias / outras temperaturas:
PVC/E -105 ºC
XLPE – 125 ºC
HEPR – 90 ºC
PE – 80 ºC
4- Material da capa intermediaria e da cobertura:
PE
PVC/E
PVC/ST2
PVC especial resistente a óleos, graxas e outros produtos químicos.
LSZH (composto poliolefínico não halogenado).
5- Cobertura perfeitamente cilíndrica para aplicações com prensa cabo em áreas classificadas (Ex)

– Podemos produzir sob consultas diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

Download PDF

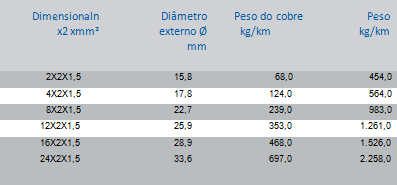

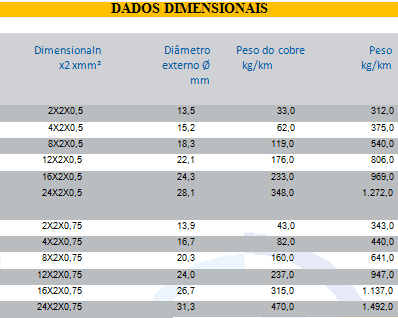

INNOVCABLE RE-2X(St)2YSWAY-fl PiMf

– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 4 e IEC 60228 cl. 4
– Isolamento da Veia: XLPE (polietileno Reticulado especial) 90°C
– Veias brancas e pretas identificadas por gravação numérica sequencial.
– Blindagem individual dos pares com fita de poliéster aluminizada (PIMf) com fio dreno estanhado de 0,6mm.
– Pares torcidos em camadas.
– Blindagem geral em fita de poliéster aluminizada + fio dreno SN de 0,5mm².
– Capa intermediaria em PE especial, na cor preta.
– Proteção armada de fita de aço galvanizada.
– Capa externa: PVC especial resistente a óleos, graxas, ácidos.
– Capa externa na cor AZUL ou PRETA para sistemas intrinsecamente seguros e a conforme aplicação necessária.
– Voltagem nominal: 300V
– Teste de voltagem: 1.500 V
– Resistência do condutor:
0,5mm² – max.36,7 MΩXKm;
0,75mm² – max.25,0 MΩXKm;
1,5mm² – max.14,2 MΩXKm;
– Resist. do isolamento: Min.5 GΩX Km.
– Capacitância: max 115 nF/Km
– Indutividade: ca. 1mH/Km
– Acoplamento: max 500nF/ 500m
– Raio min. de curvatura: 10 x d

Identificação

INNOVCABLE INSTRUMENTATIONCABLE INTRINSICALLY SAFE RE-2X(St)2YSWAY-fl PiMf n x 2 x mm² 300V 90°C OF: XXXX/ANO.

Especificações Aplicáveis

NBR 10300
EN 50288-7
DIN VDE 0295 CLASSE 4
IEC 60228 CLASSE 4
IEC 60079-14
IEC 60332-1-2 e IEC 60332-3-24
IEC 60079-14 zona 1+2 grupo II

Aplicações

Cabo de Instrumentação para transmissão, medição e tecnologia de controle de processos de sinais analógicos e digitais sem perdas. Para uso em sistemas intrinsecamente seguros Zona 1 e Zona 2 Grupo II áreas classificadas de acordo com IEC 60079-14. Possui proteção UV (uso externo). Antichama e retardante a chama de acordo com a IEC 60332-1-2 e IEC 60332-3-24. Resistente a óleos, graxas, ácidos. Proteção mecânica adicional através da armação intermediaria. Adequado para ambientes secos e úmidos. Mais estável em altas frequências e temperaturas ( 90°C ) devido ao material empregado XLPE – (PE cross-linked). Baixa atenuação e minimização do efeito crosstalk devido às blindagens especiais e diferenciadas. Tripla proteção mecânica e de interferências eletromagnéticas.

Temperatura Máxima do Condutor

-40° C / +90° C
– Antichama e retardante a chama de acordo com a IEC 60332-1-2 e IEC 60332-3-24

– Pode ser confeccionado com outros isolamentos:
Material de isolação das veias / outras temperaturas:
PVC/E -105ºC
XLPE – 125 ºC
HEPR – 90 ºC
PE – 80 ºC

Notas

Podemos fabricar sob consulta em outras configurações.
1- Condutor de cobre estanhado.
Classe 5 de encordoamento.
2- Diferentes secções e quantidade de veias.
3- Material de isolação das veias / outras temperaturas:
PVC/E -105 ºC
XLPE – 125 ºC
HEPR – 90 ºC
PE – 80 ºC
4- Material da capa intermediaria e da cobertura:
PE
PVC/E
PVC/ST2
PVC especial resistente a óleos, graxas e outros produtos químicos.
LSZH (composto poliolefínico não halogenado).
5- Cobertura perfeitamente cilíndrica para aplicações com prensa cabo em áreas classificadas (Ex)

– Podemos produzir sob consultas diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

Download PDF

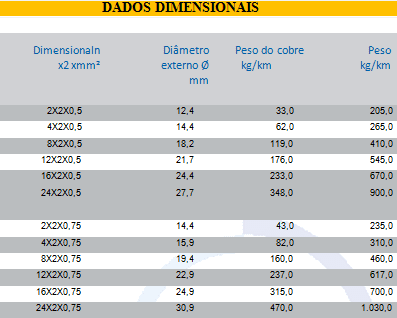

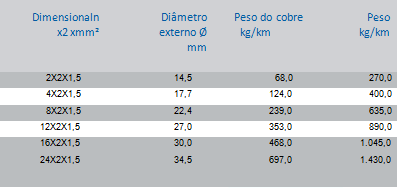

INNOVCABLE RE-2X(St)2YSWBY-fl PiMf

– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 4 e IEC 60228 cl. 4
– Isolamento da Veia: XLPE (polietileno Reticulado especial) 90°C
– Veias brancas e pretas identificadas por gravação numérica sequencial.
– Blindagem individual dos pares com fita de poliéster aluminizada (PIMf) com fio dreno estanhado de 0,6mm.
– Pares torcidos em camadas.
– Blindagem geral em fita de poliéster aluminizada + fio dreno SN de 0,5mm².
– Capa intermediaria protetora em PE especial na cor preta.
– Proteção armada de trança de fios de aço galvanizado.
– Capa externa: PVC especial resistente a óleos, graxas, ácidos.
– Capa externa na cor AZUL ou PRETA para sistemas intrinsecamente seguros e a conforme aplicação necessária.
– Voltagem nominal: 300V
– Teste de voltagem: 1.500 V
– Resistência do condutor:
0,5mm² – max.36,7 MΩXKm;
0,75mm² – max.25,0 MΩXKm;
1,5mm² – max.14,2 MΩXKm;
– Resist. do isolamento: Min.5 GΩX Km.
– Capacitância: max 115 nF/Km
– Indutividade: ca. 1mH/Km
– Acoplamento: max 500nF/ 500m
– Raio min. de curvatura: 10 x d

Identificação

INNOVCABLE INSTRUMENTATION CABLE INTRINSICALLY SAFE RE-2X(St)2YSWBY-fl PiMf n x 2 x mm² 300V 90°C OF: XXXX/ANO.

Especificações Aplicáveis

NBR 10300
EN 50288-7
DIN VDE 0295 CLASSE 4
IEC 60228 CLASSE 4
IEC 60079-14
IEC 60332-1-2 e IEC 60332-3-24
IEC 60079-14 zona 1+2 grupo II

Aplicações

Cabo de Instrumentação para transmissão, medição e tecnologia de controle de processos de sinais analógicos e digitais sem perdas. Para uso em sistemas intrinsecamente seguros Zona 1 e Zona 2 Grupo II áreas classificadas de acordo com IEC 60079-14. Possui proteção UV (uso externo). Antichama e retardante a chama de acordo com a IEC 60332-1-2 e IEC 60332-3-24. Resistente a óleos, graxas, ácidos. Proteção mecânica adicional através da armação intermediaria. Adequado para ambientes secos e úmidos. Mais estável em altas frequências e temperaturas ( 90°C ) devido ao material empregado XLPE – (PE cross-linked). Baixa atenuação e minimização do efeito crosstalk devido as blindagens especiais e diferenciadas. Tripla proteção mecânica e de interferências eletromagnéticas.

Temperatura Máxima do Condutor

-40° C / +90° C
– Antichama e retardante a chama de acordo com a IEC 60332-1-2 e IEC 60332-3-24

– Pode ser confeccionado com outros isolamentos:
Material de isolação das veias / outras temperaturas:
PVC/E -105ºC
XLPE – 125 ºC
HEPR – 90 ºC
PE – 80 ºC

Notas

Podemos fabricar sob consulta em outras configurações.
1- Condutor de cobre estanhado.
Classe 5 de encordoamento.
2- Diferentes secções e quantidade de veias.
3- Material de isolação das veias / outras temperaturas:
PVC/E -105 ºC
XLPE – 125 ºC
HEPR – 90 ºC
PE – 80 ºC
4- Material da capa intermediaria e da cobertura:
PE
PVC/E
PVC/ST2
PVC especial resistente a óleos, graxas e outros produtos químicos.
LSZH (composto poliolefínico não halogenado).
5- Cobertura perfeitamente cilíndrica para aplicações com prensa cabo em áreas classificadas (Ex)

– Podemos produzir sob consultas diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

Download PDF

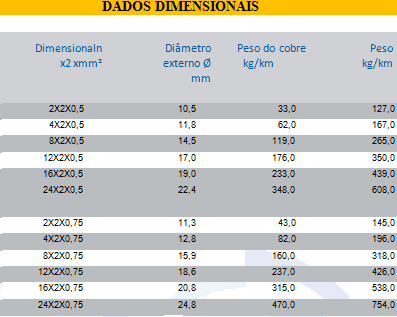

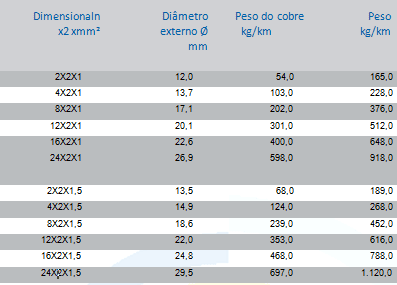

INNOVCABLE RE-2X(St)Yv-fl PiMf

– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 4 e IEC 60228 cl. 4
– Isolamento da Veia: XLPE (polietileno Reticulado especial) 90°C
– Veias brancas e pretasidentificadas por gravação numérica sequencial.
– Pares torcidos em camadas.
– Blindagem individual dos pares com fita de poliéster aluminizada (PIMf) com fio dreno estanhado de 0,6mm.
– Blindagem geral em fita de poliéster aluminizada + fio dreno SN de 0,5mm².
– Capa externa: PVC especial resistente a óleos, graxas, ácidos.
– Capa externa na cor AZUL ou PRETA para sistemas intrinsecamente seguros e a conforme aplicação necessária.
– Voltagem nominal: 300V
– Teste de voltagem: 1.500 V
– Resistência do condutor:
0,5mm² – max.36,7 MΩXKm;
0,75mm² – max.25,0 MΩXKm;
1,5mm² – max.14,2 MΩXKm;
– Resist. do isolamento: Min.5 GΩX Km.
– Capacitância: max 115 nF/Km
– Indutividade: ca. 1mH/Km
– Acoplamento: max 500nF/ 500m
– Raio min. de curvatura: 7,5 x d

Identificação

INNOVCABLE INSTRUMENTATION CABLE INTRINSICALLY SAFE RE-2X(St)Yv-fl PiMf n _ x _ x mm² 300V 90°C OF: XXXX/ANO.

Especificações Aplicáveis

NBR 10300
EN 50288-7
DIN VDE 0295 CLASSE 4
IEC 60228 CLASSE 4
IEC 60079-14
IEC 60332-1-2 e IEC 60332-3-24
IEC 60079-14 zona 1+2 grupo II

Aplicações

Cabo de Instrumentação para transmissão, medição e tecnologia de controle de processos de sinais analógicos e digitais sem perdas. Para uso em sistemas intrinsecamente seguros Zona 1 e Zona 2 Grupo II áreas classificadas de acordo com IEC 60079-14 (Os regulamentos de aplicações devem ser observados). Possui proteção UV (uso externo). Antichama e retardante a chama de acordo com a IEC 60332-1-2 e IEC 60332-3-24. Resistente a óleos, graxas, ácidos. Adequado para ambientes secos e úmidos. Mais estável em altas frequências e temperaturas ( 90°C ) devido ao material empregado XLPE – (PE cross-linked). Baixa atenuação e minimização do efeito crosstalk. Capa externa robusta.

Temperatura Máxima do Condutor

-40° C / +90° C
– Antichama e retardante a chama de acordo com a IEC 60332-1-2 e IEC 60332-3-24

– Pode ser confeccionado com outros isolamentos:
Material de isolação das veias / outras temperaturas:
PVC/E -105ºC
XLPE – 125 ºC
HEPR – 90 ºC
PE – 80 ºC

Notas

Podemos fabricar sob consulta em outras configurações.
1- Condutor de cobre estanhado.
Classe 5 de encordoamento.
2- Diferentes secções e quantidade de veias.
3- Material de isolação das veias / outras temperaturas:
PVC/E -105 ºC
XLPE – 125 ºC
HEPR – 90 ºC
PE – 80 ºC
4- Material da capa intermediaria e da cobertura:
PE
PVC/E
PVC/ST2
PVC especial resistente a óleos, graxas e outros produtos químicos.
LSZH (composto poliolefínico não halogenado).
5- Cobertura perfeitamente cilíndrica para aplicações com prensa cabo em áreas classificadas (Ex)

– Podemos produzir sob consultas diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

Download PDF

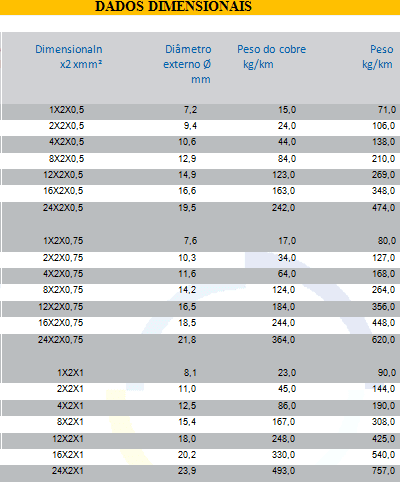

INNOVCABLE RE-2X(St)Yv-fl

– Material do condutor: fios de cobre nu
– Classe do condutor: de acordo com a DIN VDE 0295 classe 4 e IEC 60228 cl. 4
– Isolamento da Veia: XLPE (polietileno Reticulado especial) 90°C
– Veias brancas e pretas identificadas por gravação numérica sequencial.
– Pares torcidos em camadas.
– Blindagem geral em fita de poliéster aluminizada + fio dreno SN de 0,5mm².
– Capa externa: PVC especial resistente a óleos, graxas, ácidos.
– Capa externa na cor AZUL ou PRETA para sistemas intrinsecamente seguros e a conforme aplicação necessária.
– Voltagem nominal: 300V
– Teste de voltagem: 1.500 V
– Resistência do condutor:
0,5mm² – max.36,7 MΩXKm;
0,75mm² – max.25,0 MΩXKm;
1,5mm² – max.14,2 MΩXKm;
– Resist. do isolamento: Min.5 GΩX Km.
– Capacitância: max 115 nF/Km
– Indutividade: ca. 1mH/Km
– Acoplamento: max 500nF/ 500m
– Raio min. de curvatura: 7,5 x d

Identificação

INNOVCABLE INSTRUMENTATION CABLE INTRINSICALLY SAFE RE-2X(St)Yv-fl n _x _ x mm² 300V 90°C OF: XXXX/ANO

Especificações Aplicáveis

NBR 10300
EN 50288-7
DIN VDE 0295 CLASSE 4
IEC 60228 CLASSE 4
IEC 60079-14
IEC 60332-1-2 e IEC 60332-3-24
IEC 60079-14 zona 1+2 grupo II

Aplicações

Cabo de Instrumentação para transmissão, medição e tecnologia de controle de processos de sinais analógicos e digitais sem perdas. Para uso em sistemas intrinsecamente seguros Zona 1 e Zona 2 Grupo II áreas classificadas de acordo com IEC 60079-14 (Os regulamentos de aplicações devem ser observados). Possui proteção UV (uso externo). Antichama e retardante a chama de acordo com a IEC 60332-1-2 e IEC 60332-3-24. Resistente a óleos, graxas, ácidos. Adequado para ambientes secos e úmidos. Mais estável em altas frequências e temperaturas ( 90°C ) devido ao material empregado XLPE – (PE cross-linked). Baixa atenuação e minimização do efeito crosstalk. Capa externa robusta.

Temperatura Máxima do Condutor

-40° C / +90° C
– Antichama e retardante a chama de acordo com a IEC 60332-1-2 e IEC 60332-3-24

– Pode ser confeccionado com outros isolamentos:
Material de isolação das veias / outras temperaturas:
PVC/E -105ºC
XLPE – 125 ºC
HEPR – 90 ºC
PE – 80 ºC

Notas

Podemos fabricar sob consulta em outras configurações.
1- Condutor de cobre estanhado.
Classe 5 de encordoamento.
2- Diferentes secções e quantidade de veias.
3- Material de isolação das veias / outras temperaturas:
PVC/E -105 ºC
XLPE – 125 ºC
HEPR – 90 ºC
PE – 80 ºC
4- Material da capa intermediaria e da cobertura:
PE
PVC/E
PVC/ST2
PVC especial resistente a óleos, graxas e outros produtos químicos.
LSZH (composto poliolefínico não halogenado).
5- Cobertura perfeitamente cilíndrica para aplicações com prensa cabo em áreas classificadas (Ex)

– Podemos produzir sob consultas diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

Download PDF
