Calculo do Raio Minimo de Curvatura.
Para se obter o raio minimo de curvatura sem que seja danificado o cabo deve-se multiplicar o Diâmetro (D) do cabo pela valor indicado no catalogo a fim de se obter o Raio possível (r)
Descrição encontrada nos catálogos (Exemplo): Raio min. de curvatura: 10 x d.
Calculo da queda de tensão.
1-) Sistema monofásico
A queda de tensão percentual será dada por:
2-) Sistema trifásico
A queda de tensão percentual será dada por:
Onde:
V = tensão entre fases (V)
L = comprimento do cabo (km)
R = resistência em corrente alternada do cabo (W/km)
X = reatância indutiva do cabo (W/km)
cosj = fator de potência da carga
Consumo médio de eletrodomésticos
Equivalência de condutores - AWG / MCM x mm²
FUSÍVEIS DE ALTA TENSÃO PARA SECIONADORES
Lâmpadas
Seleção de condutores
Partes da bobina de madeira
Legenda

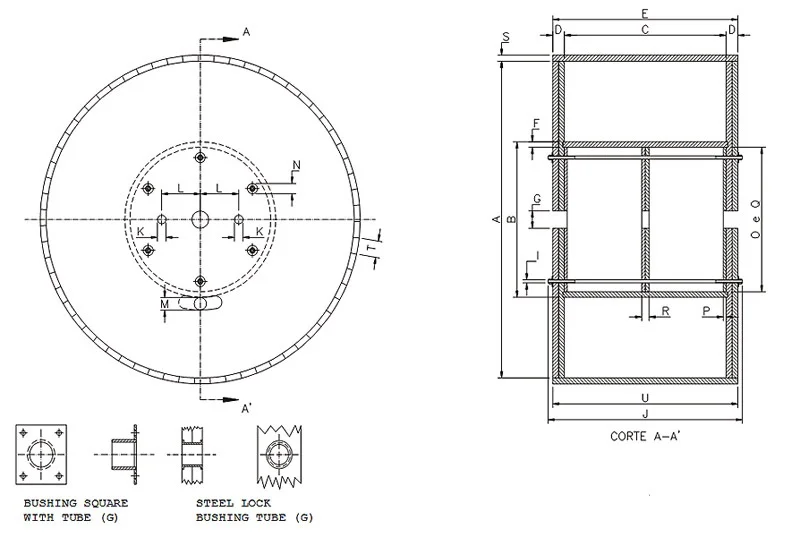

| A | FLANGE DIAMETER mm |
| B | EXTERNAL BARREL DIAMETER mm |
| C | INTERNAL WIDTH mm |
| D | FLANGE THICKNESS mm |
| E | EXTERNAL WIDTH mm |
| F | BARREL STAVES THICKNESS mm |
| G | CENTER HOLE ( PS ) |
| H | QUANTITY OF BOLTS PC |
| I | BOLTS DIAMETER Inches |
| J | BOLTS LENGTH mm |
| K | DRIVE HOLE DIAMETER mm = 2 |
| L | DRIVE HOLE C-C DISTANCE mm |
| M | CABLE HOLE DIAMETER mm = 1 |
| N | CUP / FLAT WASHERS DIAMETER mm |
| O | DIAMETER OF BARREL END SUPPORT DISC mm |
| P | TICKNESS OF BARREL END SUPPORT DISC mm |
| Q | CENTER SUPPORT DISC DIAM mm |
| R | CENTER SUPPORT DISC THICKNESS mm |
| S | OUTER LAGGING THICKNESS mm |
| T | OUTER LAGGING WIDTH mm |
| U | OUTER LAGGING LENGTH mm |
| V | OUTER LAGGING QUANTITY pc |
| X | WEIGHT CAPACITY = Kgs |
| Z | THICKNESS WOOD TOLERANCE +/- 2mm |
Dimensionais das bobinas de madeira
