La guía definitiva del cable blindado de tres núcleos: tecnología y aplicaciones

El cable blindado de 3 núcleos representa una solución tecnológica indispensable en los entornos industriales y de automatización modernos. Su función principal es garantizar la integridad y la claridad de las señales de baja tensión, protegiéndolas contra interferencias electromagnéticas (EMI) e interferencias de radiofrecuencia (RFI). Por lo tanto, esta guía completa cubrirá las normas técnicas, las diversas aplicaciones y las especificaciones que hacen de este componente un componente crucial para ingenieros, instaladores y estudiantes en el sector. Mediante un análisis detallado, exploraremos por qué la correcta especificación e instalación de este cable son fundamentales para la estabilidad y la seguridad de cualquier sistema. Por consiguiente, un conocimiento profundo del cable blindado de 3 núcleos constituye una ventaja competitiva.

La importancia estratégica del cable blindado de tres núcleos

En primer lugar, la importancia estratégica del cable blindado de 3 núcleos reside en su capacidad para mitigar el ruido eléctrico. En entornos con motores, variadores de frecuencia y otras fuentes de interferencias electromagnéticas (EMI), las señales de control e instrumentación son extremadamente vulnerables. Por lo tanto, el blindaje actúa como una barrera protectora, desviando estas interferencias a tierra. Esto garantiza que los datos transmitidos entre sensores, PLC y otros dispositivos sean precisos y fiables, evitando así paradas de producción inesperadas y fallos de equipos que podrían generar altos costes.

Construcción y materiales del cable blindado de 3 núcleos

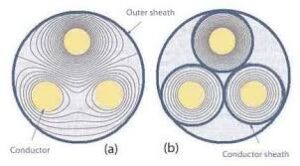

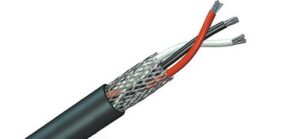

Al analizar la construcción del cable blindado de 3 núcleos , observamos componentes de alta calidad. Internamente, cuenta con tres conductores de cobre electrolítico, seleccionados por su excelente conductividad. Además, cada conductor está aislado individualmente con materiales dieléctricos como PVC, PE o HEPR, que soportan diferentes temperaturas de funcionamiento. El blindaje, a su vez, suele estar compuesto por una cinta de poliéster aluminizado en contacto con un drenaje de cobre estañado. Por consiguiente, esta robusta construcción es lo que le confiere al cable su excelente rendimiento en entornos eléctricamente agresivos y un factor determinante en su especificación.

Normas técnicas aplicables a cables blindados de 3 núcleos

El cumplimiento de las normas técnicas es vital para garantizar la seguridad y la calidad de los cables blindados de 3 núcleos . En Brasil, las normas ABNT, como la NBR 7289 y la NBR 10300, establecen los requisitos de construcción, materiales y rendimiento de los cables de instrumentación. Además, según la aplicación, pueden requerirse normas internacionales como UL (Underwriters Laboratories). Por lo tanto, al especificar un cable blindado de 3 núcleos , es fundamental verificar que el producto esté certificado y cumpla con todas las normativas pertinentes. Este cumplimiento garantiza un comportamiento eléctrico y mecánico predecible.

Blindaje en cable blindado de 3 vías

La eficacia del apantallamiento es la base tecnológica del cable apantallado de 3 núcleos . La cobertura del apantallamiento, generalmente expresada como porcentaje, indica la eficacia del cable para bloquear las interferencias externas. En la mayoría de las aplicaciones industriales, el estándar es una cobertura del 100 % mediante cinta aluminizada. Sin embargo, en algunos casos, se puede combinar con una malla de cobre trenzada para una mayor protección mecánica y eficacia a bajas frecuencias. Por lo tanto, la elección del tipo de apantallamiento adecuado influye directamente en la integridad de la señal y es un punto crucial en el diseño de la automatización.

La función del drenaje en un cable blindado de tres núcleos

Mucha gente se pregunta sobre la función del hilo de drenaje en un cable blindado de 3 núcleos . Este componente, un conductor de cobre estañado en contacto directo con la cinta de aluminio, desempeña un papel crucial. Principalmente, facilita la conexión del blindaje al punto de tierra del sistema. En lugar de intentar conectar la frágil cinta de aluminio, el instalador conecta el hilo de drenaje, garantizando así una terminación de baja impedancia y alta eficiencia. En consecuencia, el drenador garantiza que las corrientes de ruido captadas por el blindaje se drenen eficazmente a tierra, protegiendo así la señal.

Aplicaciones del cable blindado de 3 núcleos en automatización

En la automatización industrial, las aplicaciones del cable apantallado de 3 hilos son amplias y críticas. Se utiliza a menudo para conectar sensores de presión, temperatura y caudal a controladores lógicos programables (PLC). Además, es la opción ideal para conectar transmisores con señales de corriente de 4-20 mA o de tensión de 0-10 V. En estos sistemas, la precisión de la señal es crucial para el control de procesos. Por lo tanto, el uso de un cable con un apantallamiento adecuado evita lecturas erróneas que podrían comprometer el funcionamiento de toda la planta, lo que hace que el cable apantallado de 3 hilos sea esencial.

Uso de cable blindado de 3 vías en instrumentación

Los sistemas de instrumentación analítica y de precisión también dependen en gran medida del uso de cables blindados de tres hilos . Los equipos de laboratorio, los sistemas de adquisición de datos (DAQ) y las balanzas electrónicas de alta sensibilidad son ejemplos de casos en los que la más mínima interferencia puede invalidar las mediciones. Por lo tanto, el cable garantiza que la señal eléctrica de baja amplitud generada por estos dispositivos llegue intacta a su destino. El blindaje, en este contexto, no es solo una recomendación, sino un requisito técnico para la validez y repetibilidad de los resultados obtenidos.

Cable blindado de 3 vías en sistemas de audio y vídeo

Aunque es más común en la industria, el cable blindado de 3 hilos también se utiliza en sistemas profesionales de audio y vídeo. Permite conectar micrófonos, mezcladores y otros equipos de audio que requieren una conexión balanceada para eliminar zumbidos. En este caso, dos conductores transportan la señal y el tercero se utiliza para el retorno, con el blindaje conectado a tierra. Esto garantiza una transmisión de audio nítida y de alta fidelidad, esencial para estudios de grabación y eventos en directo.

Especificaciones eléctricas del cable blindado de 3 vías

Al seleccionar un cable blindado de 3 núcleos , los ingenieros deben analizar cuidadosamente sus especificaciones eléctricas. La tensión de aislamiento, por ejemplo, indica la tensión máxima que soporta el cable, normalmente 300 V o 600 V. Otros parámetros importantes son la capacitancia y la inductancia mutua, que afectan la forma de la señal a altas frecuencias o largas distancias. Por lo tanto, un análisis minucioso de la hoja de datos del cable es crucial para garantizar que el componente sea totalmente compatible con los requisitos eléctricos del sistema.

Resistencia mecánica de un cable blindado de tres núcleos

Además de sus propiedades eléctricas, la resistencia mecánica de un cable apantallado de 3 núcleos es crucial, especialmente en instalaciones industriales. El revestimiento exterior, generalmente de PVC, debe ser resistente a la abrasión, los aceites, las grasas y la humedad. Para aplicaciones más exigentes, se puede utilizar poliuretano (PU) u otros compuestos especiales. Esto garantiza que el cable mantenga su integridad estructural incluso al instalarse en bandejas portacables, canaletas o en entornos con movimiento constante, lo que garantiza una larga vida útil y reduce la necesidad de mantenimiento correctivo.

Instalación correcta de cable blindado de 3 vías

Una instalación correcta es tan importante como la calidad del cable blindado de 3 núcleos . El punto más crítico es, sin duda, el tratamiento del blindaje. La regla de oro es conectar a tierra el blindaje solo en un extremo del cable, generalmente en el panel o en el extremo de la fuente de señal. La conexión a tierra en ambos extremos puede crear un bucle de tierra que, paradójicamente, puede inducir ruido en el sistema. Por lo tanto, es fundamental seguir esta práctica de instalación para que el blindaje cumpla su función protectora con la máxima eficiencia.

Ventajas de utilizar un cable blindado de 3 núcleos

Las ventajas de optar por un cable apantallado de 3 núcleos son claras y medibles. En primer lugar, se produce un aumento significativo de la fiabilidad del sistema (relación señal-ruido). Además, se mejora la seguridad operativa, ya que las señales de control incorrectas pueden provocar acciones peligrosas en la máquina. Por último, aunque el coste inicial puede ser ligeramente superior al de un cable sin apantallar, la inversión se amortiza rápidamente al evitar paradas de producción, costes de diagnóstico y retrabajo. Por lo tanto, el cable apantallado representa una opción inteligente y de bajo riesgo.

Desafíos en la especificación de cables blindados de 3 núcleos

A pesar de sus ventajas, especificar un cable blindado de 3 núcleos puede presentar desafíos. La elección del material de aislamiento y revestimiento, por ejemplo, debe ser compatible con la temperatura y el entorno químico de la aplicación. La flexibilidad del cable también puede ser un factor, especialmente en instalaciones con robots o piezas móviles. Además, el dimensionamiento correcto de la sección transversal del conductor es crucial para evitar caídas de tensión a largas distancias. Superar estos desafíos requiere sólidos conocimientos técnicos y atención a los detalles de diseño.

Flexibilidad y radio de curvatura del cable blindado de 3 núcleos

La flexibilidad es una característica mecánica importante del cable blindado de 3 núcleos , especialmente en instalaciones no rectilíneas. Los fabricantes especifican un radio de curvatura mínimo, que debe respetarse durante la instalación para evitar dañar los conductores internos o el blindaje. Forzar una curvatura demasiado pronunciada puede romper la cinta de aluminio o tensionar los conductores, lo que compromete el rendimiento del cable. Por lo tanto, los instaladores deben cumplir siempre con esta especificación para garantizar la integridad física y eléctrica del componente a largo plazo.

El futuro y la evolución del cable blindado de tres núcleos

El futuro de los cables apantallados de 3 núcleos se alinea con las tendencias de la Industria 4.0. Con el aumento de la conectividad y la creciente densidad de dispositivos electrónicos en entornos de producción, se prevé un aumento de la demanda de cables con mayor inmunidad al ruido. Por lo tanto, cabe esperar el desarrollo de nuevos materiales dieléctricos y de apantallamiento con un rendimiento superior. Además, la integración del diagnóstico en el propio cable podría hacerse realidad, lo que permitirá la monitorización en tiempo real de su integridad y consolidará aún más su posición.

Solución de problemas del cable blindado de 3 vías

Cuando se producen fallos de comunicación, el cable blindado de 3 hilos puede ser una de las causas del problema. El diagnóstico suele implicar comprobar la continuidad de los conductores con un multímetro e inspeccionar la conexión a tierra del blindaje. Se puede utilizar un megóhmetro para comprobar la resistencia de aislamiento entre los conductores y el blindaje. A menudo, los problemas no residen en el cable en sí, sino en una conexión a tierra deficiente o incorrecta. Por lo tanto, es esencial un proceso metódico de diagnóstico de problemas para identificar y corregir la falla.

Cable blindado de 3 vías y seguridad intrínseca

En zonas peligrosas con riesgo de explosión, cable apantallado de 3 conductores en circuitos intrínsecamente seguros (Ex-i). En estos sistemas, la energía eléctrica se limita a niveles que no pueden provocar la ignición de la atmósfera local. En este contexto, el cable debe tener características específicas de capacitancia e inductancia, así como una cubierta exterior azul estandarizada. Por lo tanto, su correcta aplicación es fundamental para garantizar la seguridad de las personas y las instalaciones en entornos potencialmente peligrosos.

Sostenibilidad en la producción de cables blindados de 3 núcleos

La sostenibilidad se ha convertido en un factor relevante en la industria del cable. Los fabricantes de cables apantallados de 3 núcleos buscan cada vez más utilizar materiales reciclables y procesos de producción con un menor impacto ambiental. Esto incluye el uso de compuestos termoplásticos libres de halógenos (LSZH, Low Smoke Zero Halogen), que, en caso de incendio, emiten poco humo y no generan gases tóxicos. Por lo tanto, elegir un cable con un atractivo sostenible puede ser un factor diferenciador clave para las empresas con políticas responsables con el medio ambiente.

Conclusión: La elección inteligente para sistemas críticos

En resumen, el cable blindado de 3 núcleos es mucho más que un simple conjunto de cables; es un componente de ingeniería de precisión. Su capacidad para proteger la integridad de la señal en entornos hostiles lo hace indispensable para la industria moderna. Desde la selección basada en estándares y especificaciones técnicas hasta una instalación cuidadosa, cada paso es crucial para obtener el máximo rendimiento. Para ingenieros, instaladores y estudiantes, dominar el conocimiento de este cable significa, en última instancia, diseñar y mantener sistemas más robustos, fiables y seguros.
