Cables de Instrumentación – NBR 10300
Cables de instrumentación no blindados – SB (Cinta de cobre/acero – Malla de cobre/acero)
CABLE DE INSTRUMENTACIÓN INNOVABLE SB 300V NBR 10300
1) Conductor trenzado formado por alambres de cobre electrolítico desnudo, templado suave, trenzado clase 2 NBR NM 280
2) Aislamiento en compuesto termoplástico a base
de policloruro de vinilo (PVC/A).
3) Reunión de conductores en parejas o grupos o bloques.
4) Paso de torsión: 50 a 65 mm
5) Separador de cinta de poliéster.
6) Cable de comunicación formado por un conductor trenzado de sección 0,50mm², aislamiento en (PVC/A) azul (cuando se aplica)
7) Cubierta en compuesto termoplástico a base de policloruro de vinilo (PVC/ST1) en color negro.
• Tensión de aislamiento: 300V
• Ensayos de rutina:
Resistencia eléctrica del conductor a 20ºC
Tensión eléctrica en Corriente Alterna
Resistencia de aislamiento.
DIFERENCIALES DE ESTE PRODUCTO.
– 100% cobre virgen
– 100% cobre electrolítico – 99.90% pureza mínima (*incluida plata)
– Alta flexibilidad clase 5 (cuando se solicite)
– Colores vivos
– Menor pérdida dieléctrica
– Menor resistencia óhmica
– Retardante de llama
– 100% Nacional
– Cumple con Protocolo Hart ® (4 – 20mA), instrumentación digital y punto a punto.
Identificación
Los pares están confeccionados en Blanco y Negro, y los trajes en Negro, Blanco y Rojo.
Especificaciones aplicables
Aplicaciones
Se utilizan en instalaciones fijas, en la conducción de señales analógicas (4 – 20mA) y digitales, instrumentación punto a punto, protocolo Hart ®, conexiones de diversos sensores y medidores, alimentación de relés convencionales y electrónicos, en ambientes industriales en general. .
Los cables SB Instrumentación tienen excelente flexibilidad, resistencia a productos químicos, humedad y rayos UV, retardantes de llama y autoextinguibles, cumpliendo con pruebas de propagación vertical de llama, según NBR NM IEC 60332-3-23, categoría B.
Temperatura máxima del conductor
EN RÉGIMEN CONTINUO: 70ºC (PVC/A)
Notas
El cable de instrumentación SB innovable puede fabricarse en otra sección, dimensional o material a pedido del cliente. Innovcable se reserva el derecho de cambiar este catálogo sin ningún aviso.
OPCIONES DE CONSTRUCCIÓN
Podemos fabricar bajo pedido en otras configuraciones.
1- Conductor de cobre estañado.
Clase de encordado 5.
2- Diferentes secciones y número de venas.
3-
Material aislante de vena
/
otras
temperaturas : PVC
/ E
-105ºC LSZH (compuesto de poliolefina no halogenado)
5- Cubierta perfectamente cilíndrica para aplicaciones de prensaestopas en áreas peligrosas (Ex)

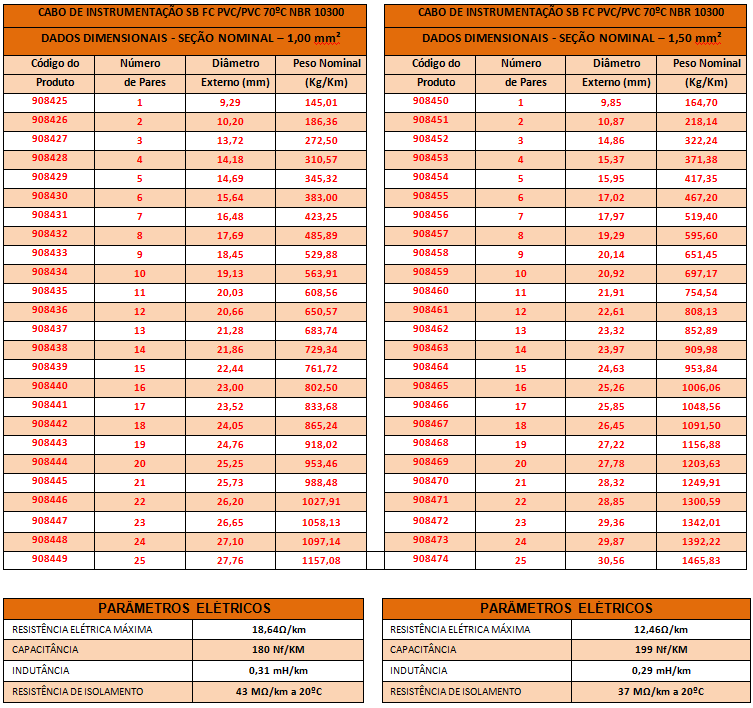

CABLE DE INSTRUMENTACIÓN INNOVABLE SB FC 300V NBR 10300
1) Conductor trenzado formado por alambres de cobre electrolítico desnudo, templado suave, trenzado clase 2 NBR NM 280
2) Aislamiento en compuesto termoplástico a base
de policloruro de vinilo (PVC/A).
3) Reunión de pilotos por parejas, equipos o bloques.
4) Paso de torsión: 50 a 65 mm
5) Separador de cinta de poliéster.
6) Cable de comunicación formado por un conductor trenzado con sección de 0,50mm², aislamiento en (PVC/A) color azul (cuando se aplica)
7) Cubierta intermedia en compuesto termoplástico a base de policloruro de vinilo (PVC/ST1).
8) Blindaje de cinta de cobre.
9) Cobertura en compuesto termoplástico a base de policloruro de vinilo (PVC/ST1).
•Tensión de aislamiento: 300V
•Pruebas de rutina:
Resistencia eléctrica del conductor a 20ºC
Tensión eléctrica en Corriente Alterna
Resistencia de aislamiento.
DIFERENCIALES DE ESTE PRODUCTO.
– 100% cobre virgen
– 100% cobre electrolítico – 99.90% pureza mínima (*incluida plata)
– Alta flexibilidad clase 5 (cuando se solicite)
– Colores vivos
– Menor pérdida dieléctrica
– Menor resistencia óhmica
– Retardante de llama
– 100% Nacional
– Cumple con Protocolo Hart ® (4 – 20mA), instrumentación digital y punto a punto.
Identificación
Los pares están confeccionados en Blanco y Negro, y los trajes en Negro, Blanco y Rojo.
Especificaciones aplicables
Aplicaciones
Se utilizan en instalaciones fijas, en la conducción de señales analógicas (4 – 20mA) y digitales, instrumentación punto a punto, protocolo Hart ®, conexiones de diversos sensores y medidores, alimentación de relés convencionales y electrónicos, en ambientes industriales en general. .
Los cables de Instrumentación SB FC tienen excelente flexibilidad, resistencia a productos químicos, humedad y rayos UV, retardantes de llama y autoextinguibles, cumpliendo con pruebas de propagación vertical de llama, según NBR NM IEC 60332-3-23, categoría B.
Temperatura máxima del conductor
EN RÉGIMEN CONTINUO: 70ºC (PVC/A)
Notas
El cable de instrumentación SB FC innovable puede fabricarse en otra sección, dimensional o material a pedido del cliente. Innovcable se reserva el derecho de cambiar este catálogo sin ningún aviso.
OPCIONES DE CONSTRUCCIÓN
Podemos fabricar bajo pedido en otras configuraciones.
1- Conductor de cobre estañado.
Clase de encordado 5.
2- Diferentes secciones y número de venas.
3-
Material aislante de vena
/
otras
temperaturas : PVC
/ E
-105ºC LSZH (compuesto de poliolefina no halogenada)
5- Cubierta perfectamente cilíndrica para aplicaciones de prensaestopas en áreas peligrosas (Ex).

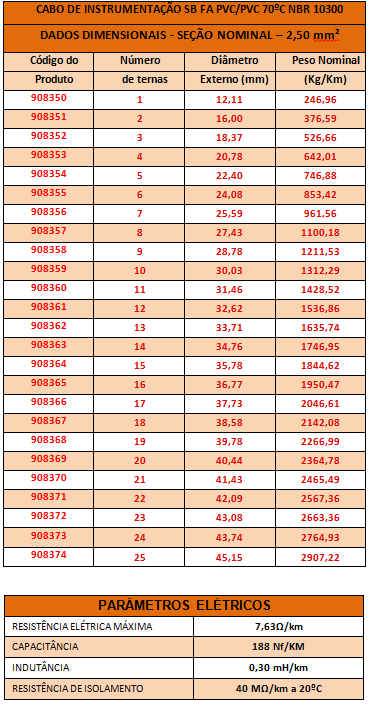

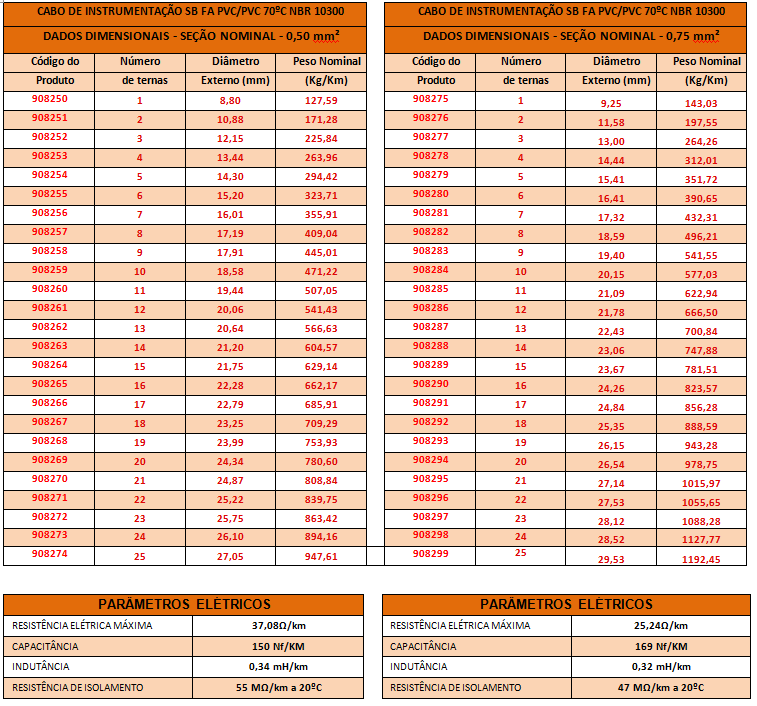

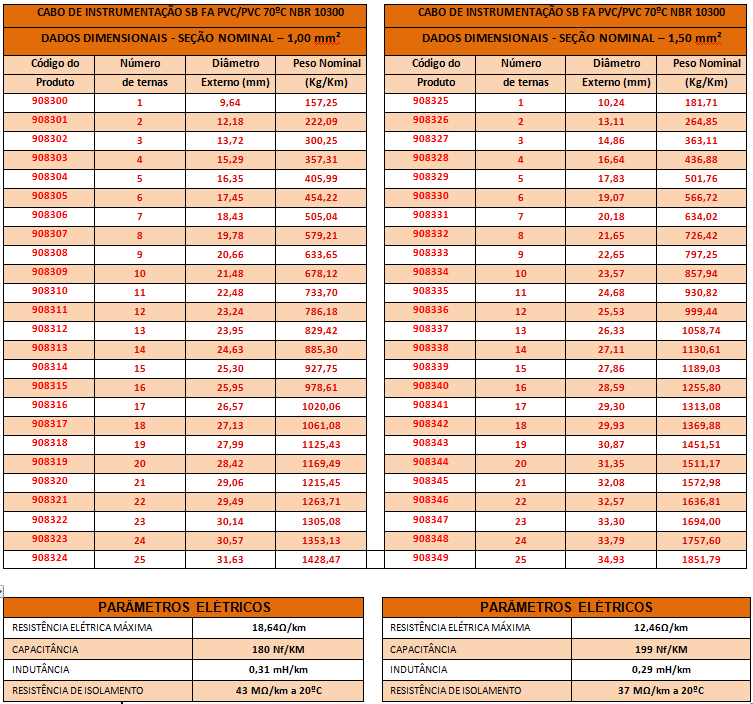

CABLE DE INSTRUMENTACIÓN INNOVCABLE SB FA 300V NBR 10300
1) Conductor trenzado formado por alambres de cobre electrolítico desnudo, templado suave, trenzado clase 2 NBR NM 280
2) Aislamiento en compuesto termoplástico a base
de policloruro de vinilo (PVC/A).
3) Reunión de pilotos por parejas, equipos o bloques.
4) Paso de torsión: 50 a 65 mm
5) Separador de cinta de poliéster.
6) Cable de comunicación formado por un conductor trenzado con sección de 0,50mm², aislamiento en (PVC/A) color azul (cuando se aplica)
7) Cubierta intermedia en compuesto termoplástico a base de policloruro de vinilo (PVC/ST1).
8) Blindaje con fleje de acero galvanizado.
9) Cobertura en compuesto termoplástico a base de policloruro de vinilo (PVC/ST1).
•Tensión de aislamiento: 300V
•Pruebas de rutina:
Resistencia eléctrica del conductor a 20ºC
Tensión eléctrica en Corriente Alterna
Resistencia de aislamiento.
DIFERENCIALES DE ESTE PRODUCTO.
– 100% cobre virgen
– 100% cobre electrolítico – 99.90% pureza mínima (*incluida plata)
– Alta flexibilidad clase 5 (cuando se solicite)
– Colores vivos
– Menor pérdida dieléctrica
– Menor resistencia óhmica
– Retardante de llama
– 100% Nacional
– Cumple con Protocolo Hart ® (4 – 20mA), instrumentación digital y punto a punto.
Identificación
Los pares están confeccionados en Blanco y Negro, y los trajes en Negro, Blanco y Rojo.
Especificaciones aplicables
Aplicaciones
Se utilizan en instalaciones fijas, en la conducción de señales analógicas (4 – 20mA) y digitales, instrumentación punto a punto, protocolo Hart ®, conexiones de diversos sensores y medidores, alimentación de relés convencionales y electrónicos, en ambientes industriales en general. .
Los cables de instrumentación SB FA tienen una excelente protección mecánica con la aplicación de cinta de acero galvanizado, brindando una excelente resistencia a impactos y otras exigencias mecánicas.
Flexible, resistente a productos químicos, humedad y rayos UV, ignífugo y autoextinguible, cumpliendo con ensayos de propagación vertical de llama, de acuerdo con NBR NM IEC 60332-3-23, categoría B.
Temperatura máxima del conductor
EN RÉGIMEN CONTINUO: 70ºC (PVC/A)
Notas
El cable de instrumentación FA innovable de SB puede fabricarse en otra sección, dimensional o material a pedido del cliente. Innovcable se reserva el derecho de cambiar este catálogo sin ningún aviso.
OPCIONES DE CONSTRUCCIÓN
Podemos fabricar bajo pedido en otras configuraciones.
1- Conductor de cobre estañado.
Clase de encordado 5.
2- Diferentes secciones y número de venas.
3-
Material aislante de vena
/
otras
temperaturas : PVC
/ E
-105ºC LSZH (compuesto de poliolefina no halogenada)
5- Cubierta perfectamente cilíndrica para aplicaciones de prensaestopas en áreas peligrosas (Ex).

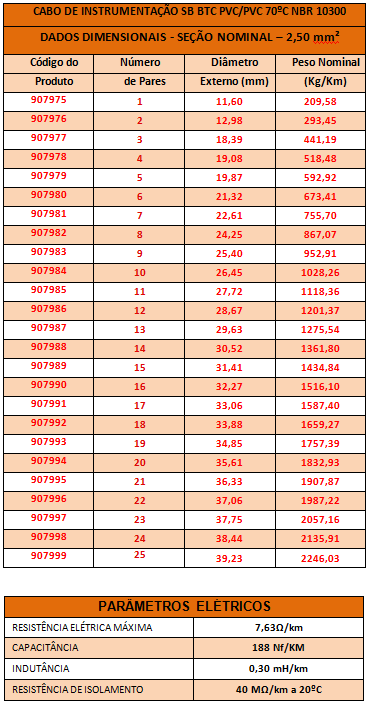

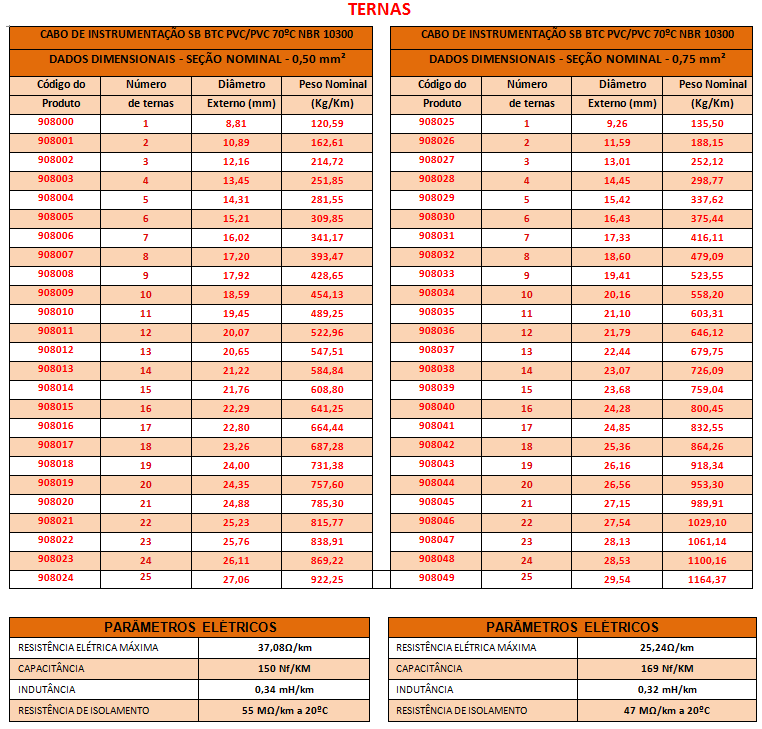

CABLE DE INSTRUMENTACIÓN INNOVABLE SB BTC 300V NBR 10300
1) Conductor trenzado formado por alambres de cobre electrolítico desnudo, templado suave, trenzado clase 2 NBR NM 280
2) Aislamiento en compuesto termoplástico a base
de policloruro de vinilo (PVC/A).
3) Reunión de pilotos por parejas, equipos o bloques.
4) Paso de torsión: 50 a 65 mm
5) Separador de cinta de poliéster.
6) Cable de comunicación formado por un conductor trenzado con sección de 0,50mm², aislamiento en (PVC/A) color azul (cuando se aplica)
7) Cubierta intermedia en compuesto termoplástico a base de policloruro de vinilo (PVC/ST1).
8) Blindaje de malla de alambre de cobre desnudo.
9) Cobertura en compuesto termoplástico a base de policloruro de vinilo (PVC/ST1).
•Tensión de aislamiento: 300V
•Pruebas de rutina:
Resistencia eléctrica del conductor a 20ºC
Tensión eléctrica en Corriente Alterna
Resistencia de aislamiento.
DIFERENCIALES DE ESTE PRODUCTO.
– 100% cobre virgen
– 100% cobre electrolítico – 99.90% pureza mínima (*incluida plata)
– Alta flexibilidad clase 5 (cuando se solicite)
– Colores vivos
– Menor pérdida dieléctrica
– Menor resistencia óhmica
– Retardante de llama
– 100% Nacional
– Cumple con Protocolo Hart ® (4 – 20mA), instrumentación digital y punto a punto.
Identificación
Los pares están confeccionados en Blanco y Negro, y los trajes en Negro, Blanco y Rojo.
Especificaciones aplicables
Aplicaciones
Se utilizan en instalaciones fijas, en la conducción de señales analógicas (4 – 20mA) y digitales, instrumentación punto a punto, protocolo Hart ®, conexiones de diversos sensores y medidores, alimentación de relés convencionales y electrónicos, en ambientes industriales en general. .
Los cables de Instrumentación SB BTC son recomendados para casos donde se requieren excelentes niveles de protección contra interferencias electromagnéticas externas, y máxima inmunidad contra la aparición de “diafonía” (crosstalk) entre los diferentes pares/terminales, proporcionando descarga eléctrica de los mismos.
Excelente flexibilidad, resistencia a productos químicos, humedad y rayos UV.
Temperatura máxima del conductor
EN RÉGIMEN CONTINUO: 70ºC (PVC/A)
Notas
El cable de instrumentación SB BTC innovable puede fabricarse en otra sección, dimensional o material a pedido del cliente. Innovcable se reserva el derecho de cambiar este catálogo sin ningún aviso.
OPCIONES DE CONSTRUCCIÓN
Podemos fabricar bajo pedido en otras configuraciones.
1-Conductor de cobre estañado.
Clase de encordado 5.
2-Diferentes secciones y número de venas.
3
-
Material aislante para venas/
otras temperaturas :
PVC
/
E -105ºC LSZH (compuesto de poliolefina no halogenado)
5-Cubierta perfectamente cilíndrica para aplicaciones de prensaestopas en áreas peligrosas (Ex).

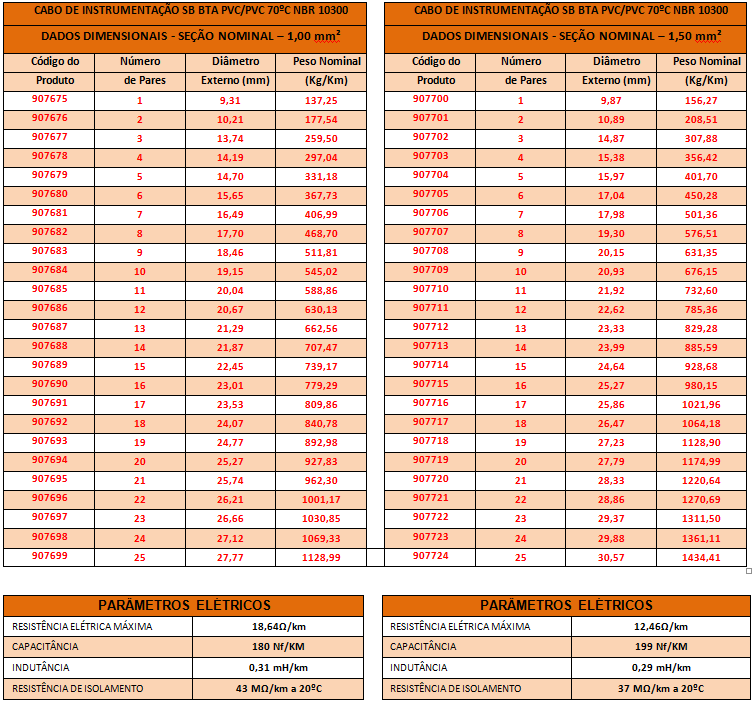

CABLE DE INSTRUMENTACIÓN INNOVCABLE SB BTA 300V NBR 10300
1) Conductor trenzado formado por alambres de cobre electrolítico desnudo, templado suave, trenzado clase 2 NBR NM 280
2) Aislamiento en compuesto termoplástico a base
de policloruro de vinilo (PVC/A).
3) Reunión de pilotos por parejas, equipos o bloques.
4) Paso de torsión: 50 a 65 mm
5) Separador de cinta de poliéster.
6) Cable de comunicación formado por un conductor trenzado con sección de 0,50mm², aislamiento en (PVC/A) color azul (cuando se aplica)
7) Cubierta intermedia en compuesto termoplástico a base de policloruro de vinilo (PVC/ST1).
8) Blindaje de malla de alambre de acero galvanizado.
9) Cobertura en compuesto termoplástico a base de policloruro de vinilo (PVC/ST1).
•Tensión de aislamiento: 300V
•Pruebas de rutina:
Resistencia eléctrica del conductor a 20ºC
Tensión eléctrica en Corriente Alterna
Resistencia de aislamiento.
DIFERENCIALES DE ESTE PRODUCTO.
– 100% cobre virgen
– 100% cobre electrolítico – 99.90% pureza mínima (*incluida plata)
– Alta flexibilidad clase 5 (cuando se solicite)
– Colores vivos
– Menor pérdida dieléctrica
– Menor resistencia óhmica
– Retardante de llama
– 100% Nacional
– Cumple con Protocolo Hart ® (4 – 20mA), instrumentación digital y punto a punto.
Identificación
Los pares están confeccionados en Blanco y Negro, y los trajes en Negro, Blanco y Rojo.
Especificaciones aplicables
Aplicaciones
Se utilizan en instalaciones fijas, en la conducción de señales analógicas (4 – 20mA) y digitales, instrumentación punto a punto, protocolo Hart ®, conexiones de diversos sensores y medidores, alimentación de relés convencionales y electrónicos, en ambientes industriales en general. .
El cable de Instrumentación SB BTA cuenta con protección mecánica con aplicación de malla de alambre de acero galvanizado, manteniendo una excelente flexibilidad y al mismo tiempo brindando una excelente resistencia a impactos y otras exigencias mecánicas.
Flexible, resistente a productos químicos, humedad y rayos UV, ignífugo y autoextinguible, cumpliendo con ensayos de propagación vertical de llama, de acuerdo con NBR NM IEC 60332-3-23, categoría B.
Temperatura máxima del conductor
EN RÉGIMEN CONTINUO: 70ºC (PVC/A)
Notas
El CABLE DE INSTRUMENTACIÓN SB BTA podrá fabricarse en otra sección, dimensión o material a pedido del cliente. Innovcable se reserva el derecho de cambiar este catálogo sin previo aviso.
OPCIONES DE CONSTRUCCIÓN
Podemos fabricar bajo pedido en otras configuraciones.
1- Conductor de cobre estañado.
Clase de encordado 5.
2- Diferentes secciones y número de venas.
3-
Material aislante de vena
/
otras
temperaturas : PVC
/ E
-105ºC LSZH (compuesto de poliolefina no halogenada)
5- Cubierta perfectamente cilíndrica para aplicaciones de prensaestopas en áreas peligrosas (Ex).
