海军电缆 – NEK-606/IEC – SHF2 电阻
电源、控制和照明电缆 – 阻燃 – 耐 SHF2

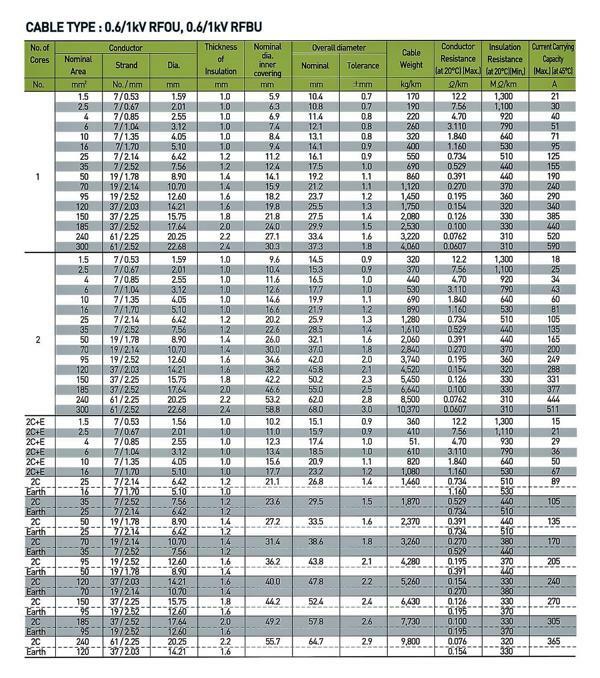

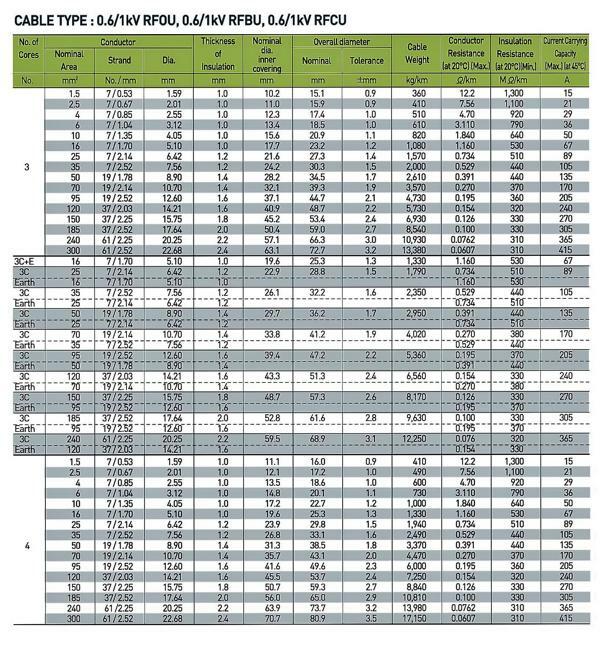

INNOVCABLE 电力、控制和照明 0.6/1(1.2)kV RFOU、RFBU、RFCU、TFOU、TFBU、TFCU – P1 和 P1/P8 – SHF2 电阻
1) 导体由镀锡电解铜线制成，软质，5 级绞合，符合 IEC 60228。*1
2) 导体绝缘采用特殊无卤化合物 LSOH –（代码 R(HEPR/EPR)、T (XLPE) )) – 根据 IEC 60092-351。
3) 绝缘导体成缆，导体结构中可采用不吸湿、阻燃的长丝，导体上可采用胶带。
4) 无卤聚烯烃化合物 LSOH 内盖 –（代码 F）
5) 框架：*2
– 镀锡铜丝网（代码 0）
– 青铜丝网（代码 B）
– 镀锌钢丝网（代码 C） )
6) 最终盖采用无卤聚烯烃化合物 LSOH (SHF2)，黑色。 （U代码）
鉴别
A-) 导线数量（不带接地导线 G）
1C：单根导线 – 黑色或白色
2C：两根导线 – 白色、黑色
3C：三根导线 – 白色、黑色、红色
4C：四根导线 – 白色、黑色、红色和蓝色
5C 或更多：五个或更多导体 - 按顺序编号的黑色或白色导体。
B-) 导体数量（带接地导体 G）
2C +E： 3 根导体 – 白色、黑色、绿色
3C +E： 4 根导体 – 白色、黑色、红色和绿色
4C +E： 5 根导体 – 白色、黑色、红色，蓝色和绿色
6C 或更多：六根或更多导体 - 按顺序编号的黑色或白色导体 + 绿色轨道
NEK606 SHF2电缆
外壳上刻字（示例）：“ano” Innovcable 01 RFOU 0.6/1KV P1/P8 3 x 35/16 mm2 IEC 60332-3-22
适用规格
应用领域
固定设施的海军电缆，用于电源，控制和照明在EX环境（区域0、1和2区）和安全区域（SHF2）。 NEK606 SHF2电缆
最高导体温度
90℃
笔记
NEK606 SHF2电缆
1) 镀锡铜导体可以按 2 级制造。
2) 可以在框架之前/之后粘贴隔离胶带。
3) 工作电压：0.6/1(1.2)kV
**Innovcable 保留更改本目录的权利，恕不另行通知。**
INNOVCABLE 电力、控制和照明 0.6/1(1.2)kV RU、TU – P18 – SHF2 电阻
1) 导体由镀锡电解铜线制成，软质，5 级绞合，符合 IEC 60228。*1
2) 导体绝缘采用特殊无卤化合物 LSOH –（代码 R(HEPR/EPR)、T (XLPE) )) – 根据 IEC 60092-351。
3) 绝缘导体成缆，导体结构中可采用不吸湿、阻燃的长丝，导体上可采用胶带。
4) 最终盖采用无卤聚烯烃化合物 LSOH (SHF2)，黑色。 （U代码）
鉴别
A-) 导线数量（不带接地导线 G）
1C：单根导线 – 黑色或白色
2C：两根导线 – 白色、黑色
3C：三根导线 – 白色、黑色、红色
4C：四根导线 – 白色、黑色、红色和蓝色
5C 或更多：五个或更多导体 - 按顺序编号的黑色或白色导体。
B-) 导体数量（带接地导体 G）
2C +E： 3 根导体 – 白色、黑色、绿色
3C +E： 4 根导体 – 白色、黑色、红色和绿色
4C +E： 5 根导体 – 白色、黑色、红色，蓝色和绿色
6C 或更多：六根或更多导体 - 按顺序编号的黑色或白色导体 + 绿色轨道
NEK606 SHF2电缆
外壳上雕刻（示例）：“ano” Innovcable 01 RU 0.6/1KV P18 3 x 2.5 mm2 IEC 60332-3-22
适用规格
应用领域
固定设施的海军电缆，用于电源，控制和照明在EX环境（区域0、1和2区）和安全区域（SHF2）。电缆具有双层，简单的电缆用作电池电缆。 NEK606 SHF2电缆
最高导体温度
90℃
笔记
NEK606 SHF2电缆
1) 镀锡铜导体可按 2 级制造。
2) 工作电压：0.6/1(1.2)kV
**Innovcable 保留更改此目录的权利，恕不另行通知。**
INNOVCABLE 电源 0.6/1kV UX、RX、TX – P15 – SHF2 电阻
1) 导体由镀锡电解铜线制成，软质，5 级绞合，符合 IEC 60228。 *1
2) 导体绝缘采用特殊无卤化合物 LSOH
– 代码 R – HEPR/EPR – 符合 IEC 60092 -351。
– 代码 T – XLPE – 符合 IEC 60092-351。
– 代码 U – SHF2 – 符合 IEC 60092-359。
3-) 绿色外壳。
鉴别
示例：“年”创新的UX 1000V P15 1x 95mm²IEC332-3-22。 NEK606 SHF2电缆
适用规格
应用领域
用于接地服务的绝缘导体。根据 NEK TS 606：2009。
最高导体温度
90℃
笔记
NEK606 SHF2电缆
1) 镀锡铜导体可按2级制造。
2) 导体上可使用聚酯带。
3) 工作电压：0.6/1kV
**Innovcable 保留更改本目录的权利，恕不另行通知。**
INNOVCABLE变频器 – 0.6/1kV(1.8/3kV) RFOU(VFD), TFOU(VFD) – SHF2电阻
1) 导体由镀锡电解铜线制成，软质，5 级绞合，符合 IEC 60228。*1
2) 导体绝缘采用特殊无卤化合物 LSOH –（代码 R(HEPR/EPR)、T (XLPE) )) – 根据 IEC 60092-351。
3) 绝缘导体成缆，导体结构中可采用不吸湿、阻燃的长丝，导体上可采用胶带。
4) 内盖采用无卤聚烯烃化合物 LSOH –（代码 F）
5) 铜带应用。
6) 框架：*2
– 镀锡铜丝网（代码 0）
– 青铜丝网（代码 B）
– 镀锌钢丝网（代码 C）
7) 最终盖采用无卤聚烯烃化合物 LSOH (SHF2)，黑色。 （U代码）
鉴别
导体颜色：黑色、白色、红色
接地导体颜色：绿色。
外部记录：INNOVCABLE 01 RFOU – VFD 0.6/1(1.8/3)kV 3X95 + 3×16 mm² IEC 60332-3-22
适用规格
应用领域
电动机的特殊电缆和频率 /方位角发动机最多1 kV。适用于3600V的电压峰值。装甲电缆，用于在船只和近海装置上安装的固定装置。它可以在两个内部和室外安装和操作。 NEK606 SHF2电缆
最高导体温度
90℃
笔记
NEK606 SHF2电缆
1) 镀锡铜导体可按 2 级制造。2
) 可在框架前/后粘贴隔离胶带。3
) 工作电压：0.6/1kV（1.8/3kV）
**Innovcable 保留更改此目录的权利，恕不另行通知。** NEK606 SHF2 电缆
