海军电缆 – NEK-606/IEC – SHF2 电阻
仪表和通信电缆 – 阻燃 – 耐 SHF2

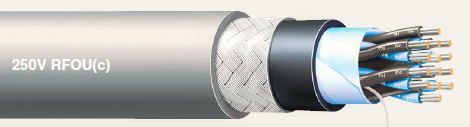

INNOVCABLE 仪表和通信 150/250(300)V RFOU(c)、RFBU(c)、RFCU(c)、TFOU(c)、TFBU(c)、TFCU(c) – S2 和 S2/S6 – SHF2 电阻
1) 导体由镀锡电解铜线制成，软质，5 级绞合，符合 IEC 60228。*1
2) 导体绝缘采用特殊无卤化合物 LSOH –（代码 R(HEPR/EPR)、T (XLPE) )) – 根据 IEC 60092-351。
3) 形成双绞线、三绞线或四绞线的绞合导体。
4) 成对或三组聚集在一起并通过序列号进行识别，可以在导体的构造中使用不吸湿的阻燃长丝，并且可以将胶带施加到导体上。
5-) 镀铝聚酯带+加蔽线的集体屏蔽（代码 (c)）
6) 无卤聚烯烃化合物 LSOH 内盖 –（代码 F）
7) 框架：*2
– 镀锡铜丝网（代码 0）
– 青铜丝网（代码 B）
– 镀锌钢丝网（代码 C）
8)最终覆盖层采用无卤聚烯烃化合物 LSOH (SHF2)。 （代码 U）
9) 外盖为灰色（非本质安全）或蓝色（本质安全 – IS）
鉴别
导体颜色：
对：黑色 – 浅蓝色
三重奏：黑色 – 浅蓝色 – 棕色
四重奏：黑色 – 浅蓝色 – 棕色 – 灰色
外壳上的标识（示例）：“年份” Innovcable 01 RFOU(C) 250V S2/S6 4PAIR 0.75mm2 IEC 60092-376 IEC 60332-3-22 北极等级 冷弯（-40 ℃）/冷冲击（ - 35℃)
适用规格
应用领域
NEK606 仪表、通信、控制和报警电缆，适用于防爆区域和安全区域的固定敷设。符合 NEK TS 606:2009 的耐久性要求。符合 CSA 22.2 0.3-01 和 IEC 60092-350 第 8.9 条及附录 E 在 -40°C/-35°C 温度下的冷/冷曲线冲击要求。
最高导体温度
90℃
笔记
1) 镀锡铜导体可以按 2 级制造。
2) 可以在框架之前/之后粘贴隔离带。
3) 工作电压：150/250(300)V
**Innovcable 保留更改此目录的权利，恕不另行通知。**

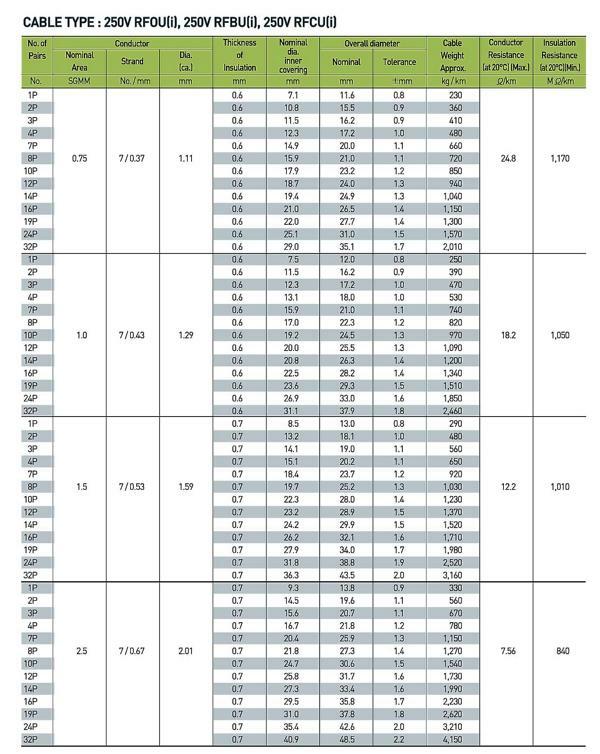

INNOVCABLE 仪表和通信 150/250(300)V RFOU(i)、RFBU(i)、RFCU(i)、TFOU(i)、TFBU(i)、TFCU(i) – S1 和 S1/S5 – SHF2 电阻
1) 导体由镀锡电解铜线制成，软质，5 级绞合，符合 IEC 60228。*1
2) 导体绝缘采用特殊无卤化合物 LSOH –（代码 R(HEPR/EPR)、T (XLPE) )) – 根据 IEC 60092-351。
3) 形成双绞线、三绞线或四绞线的绞合导体。
4) 镀铝聚酯带 + 排扰线单独屏蔽（代码 (i)）
5) 成对或三组组合在一起并按顺序号进行识别，导体结构中可使用非吸湿性阻燃长丝，并可使用胶带关于司机。
6) 无卤聚烯烃化合物 LSOH 内盖 –（代码 F）
7) 框架：*2
– 镀锡铜丝网（代码 0）
– 青铜丝网（代码 B）
– 镀锌钢丝网（代码 C） )
8) 最终覆盖无卤聚烯烃化合物 LSOH (SHF2)。 （代码 U）
9) 外盖为灰色（非本质安全）或蓝色（本质安全 - IS）
鉴别
导体颜色：
对：黑色 – 浅蓝色
三重奏：黑色 – 浅蓝色 – 棕色
四重奏：黑色 – 浅蓝色 – 棕色 – 灰色
外壳上的标识（示例）：“年份” Innovcable 01 RFOU(i) 250V S2/S6 4PAIR 0.75mm2 IEC 60092-376 IEC 60332-3-22 北极等级 冷弯（-40 ℃）/冷冲击（ - 35℃）
适用规格
应用领域
NEK606 仪表、通信、控制和报警电缆，适用于防爆区域和安全区域的固定敷设。符合 NEK TS 606:2009 的耐久性要求。符合 CSA 22.2 0.3-01 和 IEC 60092-350 第 8.9 条及附录 E 在 -40°C/-35°C 温度下的冷/冷弯曲冲击要求。
最高导体温度
90℃
笔记
1) 镀锡铜导体可以按 2 级制造。
2) 可以在框架之前/之后粘贴隔离带。
3) 工作电压：150/250(300)V
**Innovcable 保留更改此目录的权利，恕不另行通知。**
INNOVCABLE 仪表和通信 150/250(300)V RFOU(i&c)、RFBU(i&c)、RFCU(i&c)、TFOU(i&c)、TFBU(i&c)、TFCU(i&c) – SHF2 电阻
1) 导体由镀锡电解铜线制成，软质，5 级绞合，符合 IEC 60228。*1
2) 导体绝缘采用特殊无卤化合物 LSOH –（代码 R(HEPR/EPR)、T (XLPE) )) – 根据 IEC 60092-351。
3) 形成双绞线、三绞线或四绞线的绞合导体。
4) 镀铝聚酯带 + 排扰线单独屏蔽（代码 (i)）
5) 成对或三组组合在一起并按顺序号进行识别，导体结构中可使用非吸湿性阻燃长丝，并可使用胶带关于司机。
6) 镀铝聚酯带+加蔽线的集体屏蔽（代码 (c)）
7) 无卤聚烯烃化合物 LSOH 内盖 –（代码 F）
8) 框架：*2
– 镀锡铜丝网（代码 0）
– 青铜金属丝网（代码 B）
– 镀锌钢丝网（代码 C）
9) 盖最终采用无卤聚烯烃化合物 LSOH (SHF2)。 （代码 U）
10) 外盖为灰色（非本质安全）或蓝色（本质安全 - IS）
鉴别
导体颜色：
对：黑色 – 浅蓝色
三重奏：黑色 – 浅蓝色 – 棕色
四重奏：黑色 – 浅蓝色 – 棕色 – 灰色
外盖上的标识（示例）：“年份” Innovcable 01 RFOU(i&c) 250V 4PAIR 0.75mm2 IEC 60092-376 IEC 60332-3-22 北极等级 冷弯（-40 摄氏度）/冷冲击（-35 摄氏度） C）
适用规格
应用领域
NEK606 仪表、通信、控制和报警电缆，适用于防爆区域和安全区域的固定敷设。具有单屏蔽和集体屏蔽功能。符合 NEK TS 606:2009 的抗拉要求。符合 CSA 22.2 0.3-01 和 IEC 60092-350 第 8.9 条及附录 E 在 -40°C/-35°C 温度下的冷/冷曲线冲击要求。
最高导体温度
90℃
笔记
1) 镀锡铜导体可以按 2 级制造。
2) 可以在框架之前/之后粘贴隔离带。
3) 工作电压：150/250(300)V
**Innovcable 保留更改此目录的权利，恕不另行通知。**

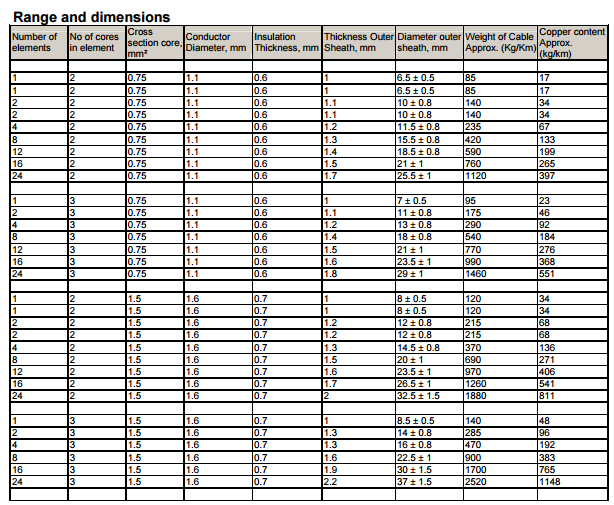

INNOVCABLE 仪表和通信 150/250(300)V RU(i)、TU(i)、 – S11 – SHF2 电阻
1) 导体由镀锡电解铜线制成，软质，5 级绞合，符合 IEC 60228。*1
2) 导体绝缘采用特殊无卤化合物 LSOH –（代码 R(HEPR/EPR)、T (XLPE) )) – 根据 IEC 60092-351。
3) 形成双绞线、三绞线或四绞线的绞合导体。
4) 镀铝聚酯带 + 排扰线单独屏蔽（代码 (i)）
5) 成对或三组组合在一起并按顺序号进行识别，导体结构中可使用非吸湿性阻燃长丝，并可使用胶带关于司机。
6) 最终覆盖层采用无卤聚烯烃化合物 LSOH (SHF2)。 （代码 U）
7) 外盖为灰色（非本质安全）或蓝色（本质安全 - IS）
鉴别
导体颜色：
对：黑色 – 浅蓝色
三重奏：黑色 – 浅蓝色 – 棕色
四重奏：黑色 – 浅蓝色 – 棕色 – 灰色
外盖上的标识（示例）：“年份” Innovcable 01 RU(i) 250V S11 2 对 0.75 mm2 IEC 60092-376 IEC60332-3-22
适用规格
应用领域
NEK606 仪表、通信、控制和报警电缆，适用于防爆（2 区）和安全区域的固定敷设。符合 NEK TS 606:2009 的耐压要求。
最高导体温度
90℃
笔记
1) 镀锡铜导体可按 2 级制造。
2) 工作电压：150/250(300)V
**Innovcable 保留更改此目录的权利，恕不另行通知。**

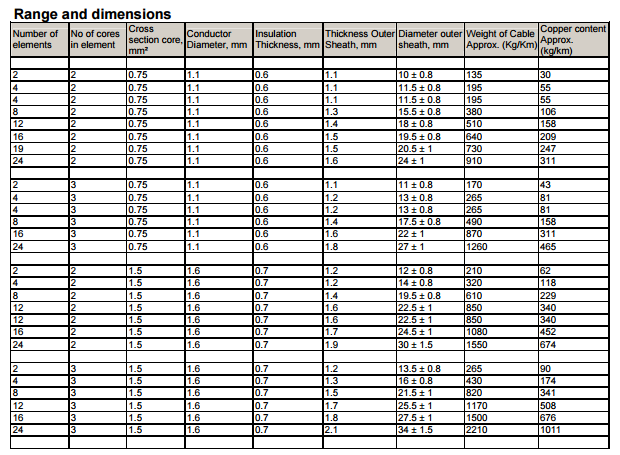

INNOVCABLE 仪表和通信 150/250(300)V RU(c)、TU(c)、 – S12 – SHF2 电阻
1) 导体由镀锡电解铜线制成，软质，5 级绞合，符合 IEC 60228。*1
2) 导体绝缘采用特殊无卤化合物 LSOH –（代码 R(HEPR/EPR)、T (XLPE) )) – 根据 IEC 60092-351。
3) 形成双绞线、三绞线或四绞线的绞合导体。
4) 成对或三组聚集在一起并通过序列号进行识别，可以在导体的构造中使用不吸湿的阻燃长丝，并且可以将胶带施加到导体上。
5-) 镀铝聚酯带+加蔽线的集体屏蔽（代码(c)）
6) 最终覆盖层采用无卤聚烯烃化合物LSOH (SHF2)。 （代码 U）
7) 外盖为灰色（非本质安全）或蓝色（本质安全 - IS）
鉴别
导体颜色：
对：黑色 – 浅蓝色
三重奏：黑色 – 浅蓝色 – 棕色
四重奏：黑色 – 浅蓝色 – 棕色 – 灰色
外盖上的标识（示例）：“年份” Innovcable 01 RU(c) 250V S12 2 对 0.75 mm2 IEC 60092-376 IEC60332-3-22
适用规格
应用领域
NEK606 仪表、通信、控制和报警电缆，适用于防爆（2 区）和安全区域的固定敷设。符合 NEK TS 606:2009 的耐压要求。
最高导体温度
90℃
笔记
1) 镀锡铜导体可按 2 级制造。
2) 工作电压：150/250(300)V
**Innovcable 保留更改此目录的权利，恕不另行通知。**

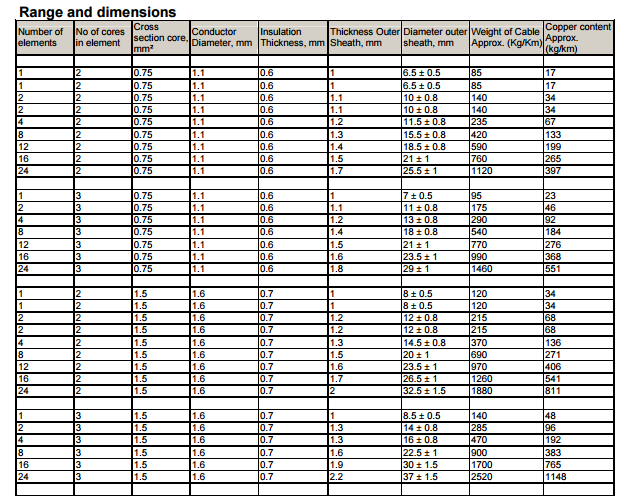

INNOVCABLE 仪表和通讯 150/250(300)V RU(i&c), TU(i&c), – SHF2 电阻
1) 导体由镀锡电解铜线制成，软质，5 级绞合，符合 IEC 60228。*1
2) 导体绝缘采用特殊无卤化合物 LSOH –（代码 R(HEPR/EPR)、T (XLPE) )) – 根据 IEC 60092-351。
3) 形成双绞线、三绞线或四绞线的绞合导体。
4) 镀铝聚酯带 + 排扰线单独屏蔽（代码 (i)）
5) 成对或三组组合在一起并按顺序号进行识别，导体结构中可使用非吸湿性阻燃长丝，并可使用胶带关于司机。
6) 镀铝聚酯带+加蔽线的集体屏蔽（代码(c)）
7) 最终覆盖层为无卤聚烯烃化合物LSOH (SHF2)。 （代码 U）
8) 外盖为灰色（非本质安全）或蓝色（本质安全 – IS）
鉴别
导体颜色：
对：黑色 – 浅蓝色
三重奏：黑色 – 浅蓝色 – 棕色
四重奏：黑色 – 浅蓝色 – 棕色 – 灰色
外盖上的标识（示例）：“年份” Innovcable 01 RU(i&c) 250V 4PAIR 0.75mm2 IEC 60092-376 IEC 60332-3-22
适用规格
应用领域
NEK606 仪表、通信、控制和报警电缆，适用于防爆区域（2 区）和安全区域的固定敷设。具有独立屏蔽和集体屏蔽功能。符合 NEK TS 606: 2009 的抗干扰要求。
最高导体温度
90℃
笔记
1) 镀锡铜导体可按 2 级制造。
2) 工作电压：150/250(300)V
**Innovcable 保留更改此目录的权利，恕不另行通知。**
