    Луч кривизны


    Это минимальные лучи кривизны для использования в разных приложениях. Эти рекомендации должны быть строго и должным образом рассчитать кривизну, чтобы получить наилучший результат и долговечность кабеля. Никогда не увеличивайте минимальный диапазон кривизны, поскольку он вызывает растяжение и внутренние повороты, ставя под угрозу жизнь. Частота движения также должна быть принята во внимание, потому что, если это низкая заявка, минимальный радиус кривизны (медленные или мало движений) может быть затянут

    Приведенная выше таблица содержит рекомендуемые минимальные кривизные лучи для различных кабельных целей. Соответствие этим рекомендациям и точный расчет радиуса кривизны важны как один из наиболее важных факторов надежности. Увеличение радиуса минимальной кривизны оказывает более чем пропорциональное влияние на кабельный срок службы, потому что он вызывает растяжение и внутренние повороты из -за увеличения механических усилий в проводниках.

    Установка - Анализ кабельного направляющего

    • Всегда используйте руководства, которые обеспечивают лучший радиус кривизны с наименьшим возможным отклонениями.
    • Всегда держите гиды выровненными, чтобы избежать скручивания.

    Система направления кажется более экономически выгодной. Тем не менее, значительное увеличение срока службы кабеля получается, если используется двухчастотное руководство: это не происходит, если система тоталера питается в конце, находясь в контакте с кабелем, независимо от направления смещения машины.

    Используйте двунаправленные или несколько руководств, когда это возможно, продолжая дугу за угла отклонения. Таким образом, радиус минимальной кривизны всегда поддерживается.





    Избегайте резких изменений в радиусе кривизны, в противном случае это может привести к разрыву кабеля.





    Всегда используйте системы защиты напряжения кабеля. Рабочие напряжения и защитные устройства должны быть определены в соответствии с параметрами, определенными для каждой части кабеля.

    Установка - анализ съемки

    Вес шкивов увеличивает инерцию, требуя большего крутящего момента для компенсации, увеличения натяжения кабеля, снижая вашу жизнь. Также рассмотрите контакт с кабельной крышкой с шкивом. Увеличьте область контакта, если вы используете внутренний полый шкив.

    Неправильное применение к шкивам: эффект индуцирует поворот кабеля из -за эффекта подшипника, уменьшая срок службы его полезного использования.









    Правильное применение к пульщику: способ, который минимизирует поворот, применяемый к кабелю.









    Установка - изменение направления

    Следите за изменениями рулевого управления, всегда оставляя достаточное расстояние. Рекомендуется использовать расстояние не менее 20 раз превышает внешний диаметр кабеля (особенно в высокоскоростных системах). Такое поведение восстанавливает начальную форму кабеля, прежде чем снова подвергается усталости.

    Установка - якорная система

    Чтобы поддерживать стабильность работы системы, следует использовать правильный якорь. Можно использовать различные методы, но существует основная основа: распространите силы тяги на большую площадь кабеля, чтобы избежать повреждения или отказа в якорных точках.

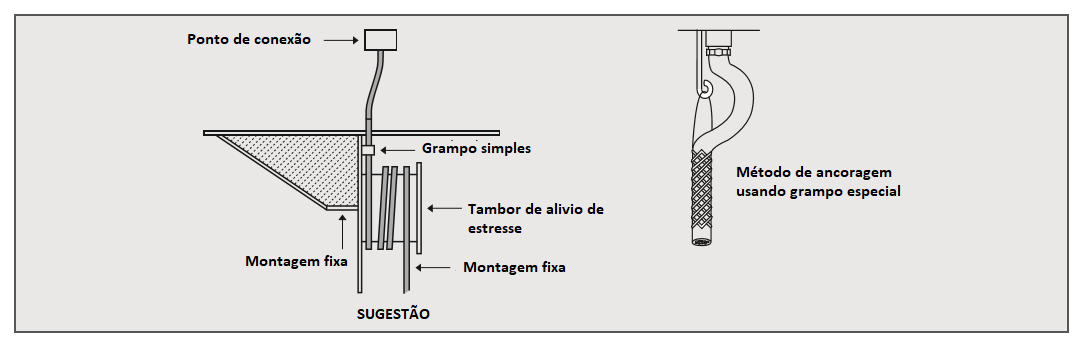

    Наиболее распространенными точками якоря мебели являются терминалы «кабельные ручки». Нагрузка напряжения должно быть распределена по всей длине кабеля от 20 до 25 x его общего диаметра. Чтобы поддерживать эксплуатационные движения, оставьте кабель оставшимся перед входом терминала. Когда центральный внутренний аксессуар установлен, вертикальное расстояние между входным ртом и направляющим крана не должно быть менее чем в 15 раз превышать общий диаметр кабеля или 1 м, используйте самый высокий. Не менее 2 поворотов кабеля должны быть сделаны вокруг фиксированного барабана рельефа, чтобы обеспечить достаточную площадь контакта для надлежащего напряжения.

    Динамика напряжения кабеля может привести к преждевременному сбою, особенно в приложениях с высокой скоростью. Чтобы минимизировать, вы можете использовать несколько решений, но имейте в виду устройство снижения скорости. Интересно применить эту систему к вашему проекту движения катушки, снижая скорость, прежде чем достичь центральной точки, а затем повторно пройти после прохождения через центральную точку, и направление катушки было изменено.

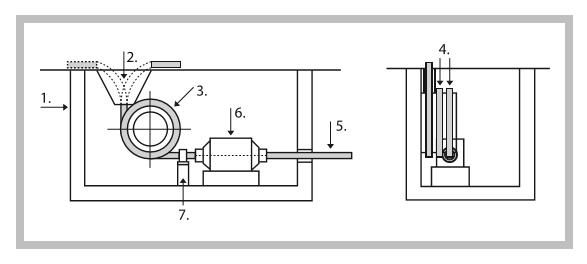

    1.  Кабельный держатель
    2. Вход
    3. Анти-стресс-барабан*
    4. Кабель дважды свернулся в борьбе против стресса
    5. Шнур питания
    6. Терминальная коробка
    7. Взломщик

    *(Для кабелей среднего напряжения = 10 x общий диаметр; для кабелей низкого напряжения = 5 x общий диаметр)

    Установка - типы катушек (барабаны)

    Хорошо сделанный проект более прохладной системы, а также правильный выбор кабелей обеспечивает надежность и высокую долговечность. Есть три основных типа барабанов, которые имеют преимущества и недостатки, давайте посмотрим:

    1-) Моно-спиральная катушка: она является наиболее распространенной, имеет простой направляющий маршрут, который дает удлинение срока службы кабеля по сравнению с другими типами. Кроме того, в этих кабельных роликах из -за улучшения рассеивания тепла, размер драйвера в кабелях подачи обычно меньше по сравнению с другими типами катушек. Диаметр и длина кабеля являются основным фактором и должны рассматриваться для применения в монопорядочных катушках: хороший противовес между внутренним и внешним диаметром катушки будет иметь решающее значение для определения и управления напряжением кабеля.

    2-) Случайная катушка: самый простой тип существующей катушки. Он работает без руководств, а случайные слои могут создавать серьезные операционные трудности, такие как заскоп катушки, резкая сила тяги, повороты, ссадины и аномальные накопления. По этим причинам это приложение может поддерживать только небольшие кабельные диаметры и короткие гонки: максимальный бег 250 м и приблизительный вес <4 кг / м.

    3-) Multi Spiral Coil: используется, когда кабель имеет большой диаметр и длинные длины. Основным преимуществом использования этого типа катушки является ваша способность переносить большое количество кабеля (даже с большими диаметрами) с постоянным украденным напряжением и большими расстояниями. С другой стороны, обычно из -за расположения катушки, также трудно уменьшить количество руководств и изменений рулевого управления при этом типе установки.

    Катушки - обработка и хранение

    Всегда используйте специализированный персонал, чтобы получить лучший результат. Проверьте всю систему несколько раз, прежде чем положить полную работу, чтобы смягчить любые сбои, которые могут произойти.

    Рекомендуется хранить и обрабатывать кабели в соответствующих катушках, чтобы избежать дефектов, вызванных свободными кабелями.

    Избегайте катания барабанов на фланцах, используйте вилку или кран, чтобы переместить катушку, если вы не можете избежать катания, выполните направление охлаждения, чтобы поддерживать кабельную фирму к катушке и предотвратить резкие повороты или напряженность.

    Всегда держите кабели на оригинальных катушках. Speake в прохладном, сухом и покрытом месте, а концы кабеля должны быть закрыты, предпочтительно с термосколкой, чтобы избежать влаги и грязи.

    Роллер 11- В случае подъема крана вы должны использовать правильную веревку, прикрепленную к оси, помещенной в центр катушки.* Внимание:
    - Двигайтесь так же близко к земле.
    .- Двигайтесь медленно и когда в нужном месте не делайте внезапной остановки.




    Катушка 22- В случае вилочного погрузчика барабаны не должны быть повреждены им.

    * Внимание:
    - Поместите катушку в центр вилки.
    - Ширина вилки должна быть больше, чем катушка.




    Катушка 33- заботиться при обработке кабелей:
    • Не покрывайте катушки.
    • Не катитесь более 20 м.
    • Не используйте заостренные объекты в движении.
    • Не катитесь поврежденной катушкой.
    • Не катитесь на нерегулярной поверхности.
    • Не храните катушку вблизи легковоспламеняющихся обогревателей или мест.

    Установка кабелей

    При переносе деревянных катушек в системные катушки старайтесь переходить непосредственно, не проходя через броски или изменение значений. Передача должна проводиться медленно и с минимальным напряжением: это поведение избежало бы какого -либо скручивающего влияния во время установки кабеля.
    Следующие изображения показывают, как выполнить процедуру:

    Удаление извинений:

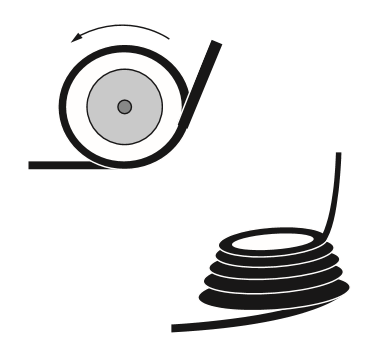

    Если во время вышеуказанной процедуры кабель скручивается, настоятельно рекомендуется устранить. Обычно ожидается, что два метода выполняют это действие.
    1-) волновое движение:
    Вставьте рулон цилиндра от 15 до 20 см под кабелем возле кручения. На этом этапе два человека должны ходить, держа рулет и толкать «волну» до конца кабеля. Вы можете выполнить это действие до тех пор, пока обнаруженное кручение не будет удалено.
    2-) Спиральный метод:
    Эта процедура в конечном итоге может быть выполнена только одним человеком. Оставьте свободный кусок, достаточный на фиксированном конце, чтобы получить спираль и должен быть правой или левой стороной, в соответствии с направлением обнаруженного поворота. Спираль должна быть свернута до свободного конца кабеля, чтобы удалить любой поворот. Выполните для каждого поворота ту же процедуру. Решена проблема. Поместите кабель снова, чтобы запустить работу, если вы все еще найдете небольшой поворот, выполните процедуру и снова сократите примерно 50 см кабеля, чтобы устранить кручение. Проверьте снова и снова подтвердите тест.
    Кабель, установленный правильно, без какого -либо поворота, оставался стабильным в системе и не подбадривал на протяжении всего срока службы. Чтобы определить, проходят ли приведенные выше тесты, сделайте несколько отметок на кабеле, чтобы обнаружить возможные повороты.
    ПРИМЕЧАНИЕ. Маркировка может показать небольшую скручивание длинных кабелей, нормальная и не будет связана с какой -либо проблемой кручения.

     Установка кабеля в мультипиральные катушки:
    Кабели к кранам Innovalable изготовлены с правыми водителями, следовательно, при керлинге в мультипиральных катушках, первый круг должен быть с кабелем, встречаясь с свободным фланцем катушки. Это естественно сохранит тенденцию формирования кабеля.

    Установка-вертикальные приложения-reelflex (k) nshtöu-j / (n) shtöu-j # reelflex pur-hf # festflex (n) grdgöuu

    Системы привязки:

    Лучший результат получен с помощью катушки снятия стресса. Строительство открытого конца облегчает установку и перемещение, обеспечивая лучшее облегчение усилий и внешней защиты крышки, чем кабельные колготки. Сделайте как минимум 2 поворота кабеля вокруг барабана. Таблица 1 (радиус кривизны) показывает минимальные сгибающие лучи для снятия напряжения. Если, с другой стороны, якорь сделан с затяжкой на крышке, рекомендуемая длина крышки на кабеле примерно в 25 раз превышает общий диаметр кабеля. Это поможет распространить динамическую напряженность на достаточной площади поверхности от внешней крышки, чтобы препятствовать повреждению кабеля.




    Cabo Reelflex (k) nshtöu-j / (n) shtöu-j и reelflex pur-hf

    При необходимости, нижняя часть этих кабелей должна быть зафиксирована с правильным затяжением. Внешняя крышка крышки такая же, как и якорная система (диаметр до 25 XO). Расстояние от конца якорного устройства до конца курса машины должно быть не менее 40 xx диаметр кабеля. Если ожидается частая динамическая напряженность вблизи точки привязки, можно использовать пружину.

    F estflex (n) grdgöu - корзина (корзина)

    Используемая правильная корзина важна для правильного функционирования системы. Приложения высокого напряжения включают длинную вертикальную длину, высокую скорость в сочетании с восхождением и движущимися спусками и могут иметь сильные ветры. Остерегайтесь, чтобы убедиться, что диаметр холодильника не менее 1,5 м. Центральный конус, расположенный в корзине, рекомендуется правильно сбрать кабель.
     Форма корзины и отверстия также являются важными операционными факторами: с высокой высокой и высокой скоростью высотой не менее 2 мне рекомендуется коническое отверстие.
    Попробуйте поместить кабель на корзину против часовой стрелки от внешнего слоя оригинального кабельного барабана.

    Электрические параметры

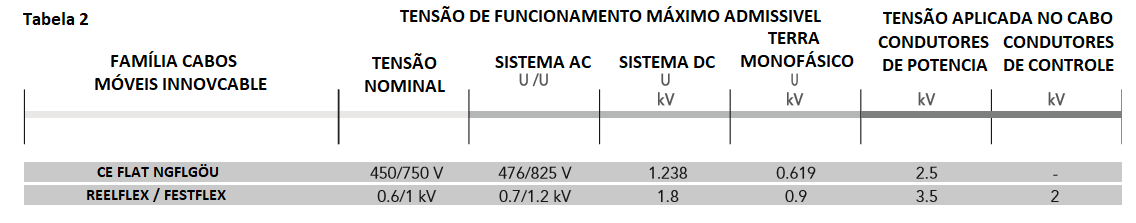

    Электрические параметры соответствуют DIN VDE 0298, часть 3 согласно таблице 2.

    Гибкие тесты напряжения используются в соответствии с требованиями DIN VDE 0250.

    Расчет поперечного сечения кабеля

    Для передачи конкретного тока в условиях эксплуатации текущие возможности для непрерывных рабочих условий, обсуждаемых в этом случае, должны быть приняты и исправлены. Корректировка может потребоваться посредством коррекционных коэффициентов для относительных условий:
    • Температура окружающей среды
    • Количество слоев и количества поворотов на катушке
    • Количество водителей
    Не следует забывать, что непрерывная работа будет означать лучшую производительность кабеля.
    С фактической тенденцией увеличения длины кабеля интересно проверить падение напряжения не только на низкую напряженность, но и на среднюю и высокую напряженность.
    В некоторых обстоятельствах может потребоваться проверка сопротивления кабеля к токам короткого замыкания, как с тепловой точки зрения, так и с электродинамически индуцированными силами.

    Текущая емкость для непрерывной работы

    Значения ниже текущей мощности продолжаются, и коэффициенты коррекции соответствуют VDE 0298 Часть 4, 08-2003. Расчеты были сделаны для температуры проводника 80° C.

    Расчет был сделан в соответствии с VDE путем предосторожности из -за больших трудностей с тепловой дисперсией для этих типов кабелей. Значения предназначены для кабелей из трех проводников, с или без водителя Земли, нет движения с кабелем на пол и с температурой окружающей среды 30 ° С. Для оборудования, где известно, что срок службы кабеля будет уменьшен в результате высокого механического напряжения или внешнего покрова, термическое старение будет иметь меньшее значение. В этом случае он может считаться максимальной рабочей температурой 90 ° EC. Возможности, приведенные в таблице 3, увеличились примерно на 7%.


    Факторы коррекции учитывают условия установки и работы, такие как температура, группировка, прерывистое использование (количество движений в течение дня) и количество проводников. Следует использовать для этой таблицы 3.

    Текущая емкость для непрерывной работы

    Если операция непрерывно или частично продолжается, рекомендуется проверить значения циркуляции и времени работы, чтобы увидеть, можно ли уменьшить поперечное сечение кабеля.

    Пример прерывистой работы с повторным оборудованием для подъема цикла: 10 -минутный период полной загрузки следуют за более длительный период без нагрузки. Эти 10 минут, проведенные в процентах от общей продолжительности (DT) цикла, обеспечивают процентный коэффициент нагрузки (FC).
    Коэффициент нагрузки fc % = (10 миль / дт) x 100

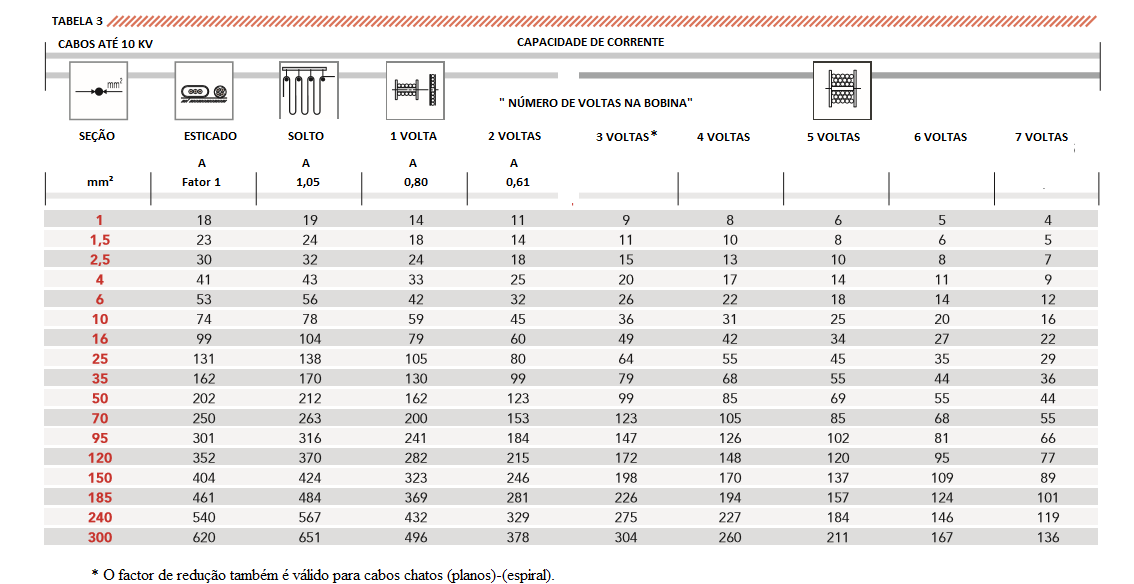

    В этом случае текущая способность нагрузки, рассчитанная на основе таблицы 3, может быть увеличена с помощью факторов, приведенных в таблице 7.

    Ток короткого замыкания

     Термический предел короткого замыкания
    Согласно VDE 0250 C. 8/75, допустимые тепловые ограничения для тока короткого замыкания в тяжелых мобильных кабелях должны быть рассчитаны с использованием следующих эталонных значений:
    Начальный = 80 ° C (кабель полной нагрузки)
    Конечная температура цепи = 200 ° C
    Токи короткого замыкания (тепловой предел), представленные в таблице 8, были рассчитаны с использованием этих эталонных значений и действительны в течение 1 секунды.
    В течение других периодов времени, с учетом характеристик защиты, значение таблицы должно быть разделено на квадратный корень эффективного времени (в секундах). Для различных начальных и окончательных температур (т.е. с 90 ° CE 250 ° C, допустимых в соответствии со стандартами), ток короткого замыкания (тепловой предел) можно рассчитать с помощью следующей формулы:

    Электрические параметры

     Трехфазное напряжение падение

    Падение напряжения следует проверить не только на низкое напряжение, но и на среднее напряжение, где длины длины. Значение рассчитывается путем умножения коэффициентов K (MV/AM) кабеля по длине соединения L (в км).
    Формула для расчета падения напряжения:
    V = i x l x k (volt), где k = 1,73 x (r cos + x sen)
    I = (a) Тока тока емкости
    L = (км) Длина соединения
    R = (ом/км) Сопротивление проводника переменного тока при 80 ° C (см. Таблицу 10)
    x = (Ом/км) Кабельное реактивное сопротивление при 50 Гц (см. Таблицу 10)
    Значения для электрического сопротивления r (80 ° C) и для реактивного сопротивления x (рассчитанные для 3 -х квартальных кабелей + 3 Земля, но также и действительны для достаточных скучных кабелей), также приведены в таблице 10.
    Для температуры проводников 90 ° C, сопротивление R должна быть умножена на 1,03, в то время как для частоты 60 Гц в Reactance x должна быть умножена на 1,2 и MV -поля).
