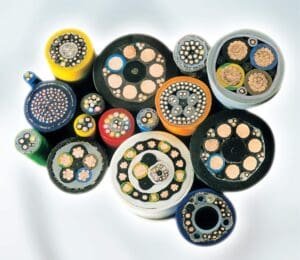

L'importance critique du câble blindé dans l'ingénierie moderne

Un câble blindé est un composant essentiel de l'infrastructure de tout système qui dépend de la transmission des signaux à haute fidélité. Pour les ingénieurs, les installateurs et les étudiants techniques, la compréhension de leur fonction, de leur construction et de leur application correcte est un différentiel compétitif et une garantie de sécurité et de performance. Le bouclier, une couche conductrice qui entoure les conducteurs internes, agit comme une barrière protectrice contre l'interférence électromagnétique (EMI) et la radiofréquence (RFI). Par conséquent, les soins et l'installation minutieuse d'un câble blindé sont fondamentaux pour la stabilité et la fiabilité des projets dans l'automatisation industrielle, les télécommunications et dans de nombreux autres secteurs qui déplacent le monde moderne, où l'intégrité du signal n'est pas négociable.

Fondamentaux essentiels sur le câble blindé

En substance, le câble blindé est conçu pour protéger les signaux électriques de la corruption causée par des bruits externes. Cette protection est physiquement basée sur le principe de la cage Faraday, où le maillage conducteur ou le ruban externe intercepte les ondes électromagnétiques et les esquive au système de mise à la terre. Par conséquent, le signal qui se déplace dans les conducteurs internes reste propre et stable. Par conséquent, pour que la protection soit efficace, la qualité du matériau d'armure et sa connexion terrestre correcte sont d'une importance capitale. Un câble de tir blindé à haute performance

Le rôle décisif du câble blindé dans l'automatisation industrielle

Dans l'environnement industriel, plein de moteurs, d'onduleurs de fréquence et de machines de soudage, le spectre électromagnétique est extrêmement pollué. Dans ce scénario, le câble blindé est un héros silencieux, garantissant que les signes de contrôle PLC (contrôleurs logiques programmables) et les capteurs atteignent leur destination sans dégradation. L'utilisation d'un câble blindé empêche donc les défaillances de fonctionnement, des arrêts de production non imprimés et des lectures de capteurs incorrectes. De plus, sa résistance mécanique supérieure protège les conducteurs dans des environnements agressifs, garantissant la longévité et la sécurité de toute l'usine industrielle.

Comprendre le câble blindé avec une armure de ruban

Le bouclier de ruban en polyester aluminisé est l'un des bâtiments les plus courants pour un câble blindé . Ce type d'armure se compose d'une fine feuille d'aluminium laminée à un film en polyester qui lui donne une résistance mécanique. Son principal avantage est la couverture du cœur du câble à 100%, ce qui le rend extrêmement efficace par rapport aux interférences à haute fréquence (RFI). Souvent, ce câble blindé comprend un fil de vidange en contact avec l'aluminium pour faciliter la connexion de la mise à la terre. Par conséquent, il s'agit d'une solution rentable pour la protection dans diverses applications électroniques et de données.

La supériorité du câble blindé avec un maillage de cuivre

Pour les applications qui nécessitent une plus grande robustesse et une protection contre les interférences basse fréquence (EMI), le câble blindé avec bouclier tresse est le choix idéal. Le maillage tressé offre moins de résistance électrique que le ruban, offrant un chemin plus efficace vers la mise à la terre du bruit. De plus, sa construction donne une flexibilité supérieure et une résistance mécanique très élevée aux rebondissements et mouvements répétitifs. Bien que la couverture du maillage varie, généralement entre 70% et 95%, ses performances basse fréquence font de ce câble l'option préférentielle pour l'instrumentation et la robotique.

La protection maximale avec le câble de blindage blindé

Dans les environnements de bruit extrêmes ou pour les applications critiques de la mission, l' armure avec armure combinée (bande + maillage) offre le plus haut niveau de protection. Cette construction unit le meilleur des deux mondes: du ruban en aluminium assure une couverture à 100% contre les hautes fréquences, tandis que le maillage de cuivre offre une mise à la terre et une protection plus élevées contre les basses fréquences. Par conséquent, ce type de câble blindé est la solution définitive pour protéger les signaux les plus sensibles. Pour cette raison, les ingénieurs le spécifient pour les hôpitaux, les centres de données et l'industrie lourde.

ABNT NBR 10300 Standard pour le câble d'instrumentation blindé

La qualité et la sécurité d'un projet sont peu probables grâce à la conformité aux normes techniques. La norme ABNT NBR 10300 spécifie les exigences pour les câbles d'instrumentation, couvrant les caractéristiques constructives et de performances pour le câble blindé utilisé pour transmettre des signaux analogiques et numériques à faible intensité. Cette norme guide donc les fabricants et les utilisateurs dans le choix d'un câble blindé qui a une isolation appropriée, des matériaux de blindage efficaces et une résistance aux agents externes. Après NBR 10300, assure donc l'interopérabilité et la fiabilité attendues dans les systèmes de mesure et de contrôle.

ABNT NBR 7289 Exigences pour le câble de commande blindé

De même, ABNT NBR 7289 établit les conditions requises pour les câbles d'isolation extrudés pour des tensions allant jusqu'à 1 kV. Cette norme détaille également les exigences pour le blindage électrostatique, garantissant que le câble blindé est capable de protéger les circuits de contrôle contre les interférences externes. Lors de la spécification d'un câble blindé conformément à NBR 7289, l'ingénieur garantit que le produit a été soumis à des tests de tension électrique stricts et à une résistance, atteignant sa qualité. Par conséquent, la consultation de cette norme est une étape fondamentale dans le développement de panneaux électriques et de systèmes d'automatisation sûrs.

L'importance de la mise à la terre pour l'efficacité du câble blindé

Un câble blindé n'est efficace que si votre armure est correctement mise à la terre. Le maillage ou le ruban agit comme un drain en collectant le bruit électromagnétique; Cependant, cette énergie doit être drainée à un point de référence potentiel zéro (Terre). Si le bouclier n'est pas mis à la terre, ou si la mise à la terre est inappropriée, elle peut se transformer en antenne, rayonnant du bruit aux conducteurs internes et aggravant la situation. Par conséquent, la règle d'or consiste à atterrir le bouclier à une seule extrémité du câble blindé , généralement à la fin de la source de signal pour éviter les boucles terrestres.

Éviter les boucles de terrain dans l'installation du câble blindé

La boucle de terre est un problème courant qui peut annuler les avantages d'un câble blindé . Il se produit lorsque le blindage est connecté à la Terre à plus d'un point, créant un chemin fermé (boucle) à travers lequel les courants indésirables peuvent circuler, induits par des différences potentielles entre les points de mise à la terre. Cette chaîne dans le maillage, à son tour, génère un champ magnétique qui induit un bruit directement sur les conducteurs. Par conséquent, pour garantir les performances maximales d'un câble blindé , la terminaison d'armure doit être planifiée et exécutée avec précision, après la pratique de la mise à la terre en un point.

L'utilisation critique du câble blindé dans les onduleurs de fréquence

Les onduleurs de fréquence sont des sources notoires d'EMI à haute intensité en raison d'une commutation rapide à haute puissance. Pour cette raison, l'utilisation d'un câble blindé sur l'alimentation du moteur est une exigence des fabricants et une pratique indispensable en ingénierie. Le câble blindé contient le bruit généré, l'empêchant de rayonner et d'affecter un équipement électronique sensible dans le quartier. De plus, l'utilisation d'un câble blindé à blindé , minimise les pics de tension du moteur et augmente la durée de vie de leurs roulements, représentant une protection complète du système.

L'application du câble blindé dans les réseaux de communication

Dans les réseaux de données, tels que Industrial Ethernet, l'intégrité des packages d'information est cruciale. Le câble blindé de type S / FTP Cette construction robuste minimise à la fois la diafonie (diaphonie) entre les paires et la sensibilité aux bruits externes. Par conséquent, l'utilisation d'un câble blindé sur les réseaux industriels permet des distances de transmission plus élevées et des débits de données plus élevés avec une fiabilité totale, même dans des environnements électriquement hostiles.

La pertinence du câble blindé dans les systèmes audio et vidéo

Dans le monde de l'audio et de la vidéo professionnels, la pureté du signal est synonyme de qualité. Tout bruit peut entraîner un bourdonnement audible ou des artefacts visuels inacceptables. Par conséquent, chaque connexion microphone, instrument et haute définition dépend d'un câble blindé pour son fonctionnement. Le bouclier dans ce contexte protège les signes basse tension contre les interférences d'éclairage, les câbles de puissance et les émetteurs radio. Investir donc dans un bon câble blindé , c'est donc investir directement dans la qualité finale du produit audiovisuel, assurant une expérience sans immersif et sans interférence.

Spécifications techniques du câble blindé: impédance

Pour les ingénieurs de conception, l'impédance caractéristique est une spécification vitale d'un câble blindé , en particulier dans les applications à haute fréquence et la transmission des données. L'impédance, mesurée en ohms ( $\omega$ ), représente la relation entre la tension et le courant à un point de câble. Il est crucial que l'impédance du câble blindé soit compatible avec l'impédance de sortie de l'émetteur et l'entrée du récepteur. Un mépris des impédances provoque donc des réflexions de signal qui dégradent la forme d'onde et peuvent entraîner des erreurs de données, ce qui fait le bon choix de câble.

Spécifications techniques du câble blindé: capacité

La capacité est une autre caractéristique électrique importante d'un câble blindé , exprimée en picofarads par mètre (PF / m). Il représente la capacité du câble à stocker la charge électrique entre les conducteurs ou entre un conducteur et le bouclier. Dans les circuits numériques, une capacité élevée peut déformer les poignets, arroser leurs bords et limiter la vitesse de transmission maximale. Dans les signes analogiques de l'instrumentation, il peut affecter la réponse en fréquence du système. Par conséquent, lors de la sélection d'un câble blindé pour de longues distances ou des fréquences élevées, il est essentiel d'opter pour un modèle à faible capacité.

Le bon choix de matériau isolant pour le câble blindé

Le matériau qui isole les conducteurs d'un câble blindé influence directement leurs performances électriques, thermiques et mécaniques. Des composés tels que le PVC (polychlorure de vinyle) sont généralement utilisés et offrent une bonne isolement et une bonne flexibilité. Pour des températures plus élevées ou des performances plus élevées, le polyéthylène (PE) ou le polyéthylène réticulé (XLPE) sont plus élevés. Dans des endroits où la circulation de personnes, comme les cinémas et les hôpitaux, les composés non halogénés (LSZH - Smoke nul halogène) sont obligatoires car ils n'émettent pas de gaz toxiques en cas de feu. Le choix de l'isolateur de bouclier devrait donc prendre en compte l'environnement d'installation.

Le câble blindé sur les systèmes de sécurité et la vidéosurveillance

Dans les systèmes de sécurité tels que la vidéosurveillance (télévision en circuit fermé) et le contrôle d'accès, la fiabilité n'est pas négociable. La transmission vidéo et les données de contrôle doivent être à l'abri des interférences qui peuvent compromettre la surveillance. L'utilisation d'un câble blindé , tel que le câble coaxial à double armure pour les caméras analogiques HD ou les câbles de réseau blindés pour les caméras IP, assure l'intégrité de l'image et des commandes. Ainsi, un système de sécurité qui utilise le câble blindé est plus robuste contre le sabotage par interférence électromagnétique et offre à l'utilisateur final plus la tranquillité d'esprit.

Flexibilité et résistance mécanique du câble blindé

Dans les applications mobiles, comme dans les robots industriels des tapis roulants ou dans les ponts roulants, le câble blindé doit avoir des caractéristiques mécaniques spéciales. En plus de la protection EMI, il doit soutenir des millions de cycles de flexion, de torsion et d'abrasion sans faute. Pour cela, des conducteurs extraflexibles et des matériaux de couverture spécifiques tels que le polyuréthane (PUR), qui offre une très haute résistance aux déchirures et les huiles sont utilisées. Un câble mobile blindé à usage mobile est donc un composant en technologie haute qui combine le bouclier électrique avec une durabilité mécanique exceptionnelle, assurant la continuité de l'opération.

Innovations et tendances futures pour le câble blindé

La technologie des câbles blindés continue d'évoluer, tirée par la demande de débits de données et de miniaturisation plus élevés. Des recherches récentes se concentrent sur de nouveaux matériaux, tels que les nanocomposites et le graphène, pour créer des boucliers plus légers, minces et efficaces. De plus, il existe un développement continu dans les câbles hybrides, qui intègrent la puissance, les données et les conducteurs à fibre optique dans une seule structure avec un câble blindé . Ces innovations promettent des solutions plus compactes et plus de performance pour l'industrie 4.0, les centres de données à haute densité et l'Internet des objets (IoT).

Le diagnostic des échecs dans un câble blindé

Lorsqu'un système a des échecs intermittents, le câble blindé et son installation doivent figurer sur la liste des suspects. Des problèmes peuvent survenir d'une terminaison de bouclier cassée, d'une mise à la terre inappropriée ou d'une dommage à câble qui compromet l'armure. Pour le diagnostic, des outils tels qu'un mégommetro peuvent vérifier l'intégrité de l'isolation, tandis qu'un TDR (réflexion du domaine temporel) peut localiser avec précision le point d'une défaillance physique dans le câble blindé . De bonnes connaissances techniques sont donc cruciales pour identifier et résoudre rapidement les problèmes liés aux ARM et assurer les performances du système.
