Marinekabel – NEK-606/IEC – SHF2 Schlammbeständigkeit
Strom-, Steuer- und Beleuchtungskabel – Feuerbeständigkeit IEC 60331 – SHF2 Schlammbeständigkeit
INNOVCABLE Energie, Steuerung und Beleuchtung 0,6/1(1,2)kV BU – P17 – SHF2-Widerstand – IEC 60331
1) Leiter aus verzinnten Elektrolytkupferdrähten, weich temperiert, Verseilung der Klasse 5, gemäß IEC 60228. *1
2-) Anwendung von Glimmerkeramik und Isolierung der Leiter in einer speziellen halogenfreien Verbindung LSOH – IEC 60331 (Code B)
3) Isolierte, miteinander verkabelte Leiter, es können nicht hygroskopische und flammhemmende Filamente verwendet werden Flamme in der Leiterkonstruktion und es können Klebebänder über die Leiter angebracht werden.
4) Abschlussabdeckung aus halogenfreiem Polyolefin-Compound LSOH (SHF2), schwarz. (U-Code)
Identifikation
A-) Anzahl der Leiter (ohne Erdleiter G)
1C: Einzelleiter – Schwarz oder Weiß
2C: Zwei Leiter – Weiß, Schwarz
3C: Drei Leiter – Weiß, Schwarz, Rot
4C: Vier Leiter – Weiß, Schwarz, Rot und Blau
5C oder mehr: Fünf Leiter oder mehr – fortlaufend nummerierte schwarze oder weiße Leiter.
B-) Anzahl der Leiter (mit Erdleiter G)
2C +E: Drei Leiter – Weiß, Schwarz, Grün
3C +E: Vier Leiter – Weiß, Schwarz, Rot und Grün
4C +E: Fünf Leiter – Weiß, Schwarz, Rot , Blau und Grün
6C oder mehr: Sechs Leiter oder mehr – Schwarze oder weiße Leiter, fortlaufend nummeriert + grüne Spur
Gravur auf der Außenhülle (Beispiel): „ano“ Innovcable 01 BU 0,6/1kV P17 1 x 70 mm2 IEC 60331-21 IEC 60332-3-22
Anwendbare Spezifikationen
Anwendungen
SHF2 IEC 60331 Kabel für feste Installationen für Strom, Steuerung und Beleuchtung in EX -Umgebungen (Zone 0, 1 und 2) und sichere Bereiche (SHF2). Erfüllt die Widerstandsanforderungen gemäß NEK TS 606 (SHF2). Kabel haben eine doppelte Schicht, die einfachen Kabel werden als Batteriekabel verwendet. Kabel mit Feuerwiderstand IEC 60331.
Maximale Leitertemperatur
90°C
Notizen
1) Der verzinnte Kupferleiter kann in Klasse 2 hergestellt werden.
2) Betriebsspannung: 0,6/1(1,2)kV
**Innovcable behält sich das Recht vor, diesen Katalog ohne vorherige Ankündigung zu ändern.**
INNOVCABLE Energie, Steuerung und Beleuchtung 0,6/1(1,2)kV BFOU, BFBU, BFCU – P5 und P5/P12 – SHF2-Widerstand – IEC 60331
1) Leiter aus verzinnten Elektrolytkupferdrähten, weich temperiert, Verseilung der Klasse 5, gemäß IEC 60228. *1
2-) Anwendung von Glimmerkeramik und Isolierung der Leiter in einer speziellen halogenfreien Verbindung LSOH – IEC 60331 (Code B)
3) Isolierte, miteinander verkabelte Leiter, es können nicht hygroskopische und flammhemmende Filamente verwendet werden Flamme in der Leiterkonstruktion und es können Klebebänder über die Leiter angebracht werden.
4) Innenhülle aus halogenfreiem Polyolefin-Compound LSOH – (Code F)
5) Rahmen: *2
– Geflecht aus verzinnten Kupferdrähten (Code 0)
– Geflecht aus Bronzedrähten (Code B)
– Geflecht aus verzinkten Stahldrähten (Code C )
6) Abschlussdeckel aus halogenfreiem Polyolefin-Compound LSOH (SHF2), schwarz. (U-Code)
Identifikation
A-) Anzahl der Leiter (ohne Erdleiter G)
1C: Einzelleiter – Schwarz oder Weiß
2C: Zwei Leiter – Weiß, Schwarz
3C: Drei Leiter – Weiß, Schwarz, Rot
4C: Vier Leiter – Weiß, Schwarz, Rot und Blau
5C oder mehr: Fünf Leiter oder mehr – fortlaufend nummerierte schwarze oder weiße Leiter.
B-) Anzahl der Leiter (mit Erdleiter G)
2C +E: Drei Leiter – Weiß, Schwarz, Grün
3C +E: Vier Leiter – Weiß, Schwarz, Rot und Grün
4C +E: Fünf Leiter – Weiß, Schwarz, Rot , Blau und Grün
6C oder mehr: Sechs Leiter oder mehr – Schwarze oder weiße Leiter, fortlaufend nummeriert + grüne Spur
Gravur auf der Außenhülle (Beispiel): „ano“ Innovcable 01 BFOU 0,6/1KV P5/P12 3 x 2,5 mm2 – FLAME IEC 60331-1 oder IEC 60331-2 IEC 60331-21 IEC 60332-3-22
Anwendbare Spezifikationen
Anwendungen
SHF2 -Widerstand IEC 60331 Kabel für feste Installationen für Strom, Steuerung und Beleuchtung in den Umgebungen (Zone 0, 1 und 2) und sichere Bereiche (SHF2). Erfüllt die Widerstandsanforderungen gemäß NEK TS 606 (SHF2). Kabel mit Feuerwiderstand IEC 60331.
Maximale Leitertemperatur
90°C
Notizen
1) Der verzinnte Kupferleiter kann in Klasse 2 gefertigt werden.
2) Trennband kann vor/nach dem Rahmen angebracht werden.
3) Betriebsspannung: 0,6/1(1,2)kV
**Innovcable behält sich das Recht vor, diesen Katalog ohne vorherige Ankündigung zu ändern.**

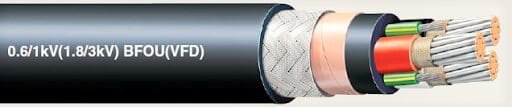

INNOVCABLE Frequenzumrichter – 0,6/1 kV (1,8/3 kV) BFOU(VFD) – SHF2-Widerstand – IEC 60331
1) Leiter aus verzinnten Elektrolytkupferdrähten, weich temperiert, Verseilung der Klasse 5, gemäß IEC 60228. *1
2-) Anwendung von Glimmerkeramik und Isolierung der Leiter in einer speziellen halogenfreien Verbindung LSOH – IEC 60331 (Code B)
3) Isolierte, miteinander verkabelte Leiter, es können nicht hygroskopische und flammhemmende Filamente verwendet werden Flamme in der Leiterkonstruktion und es können Klebebänder über die Leiter angebracht werden.
4) Innenhülle aus halogenfreiem Polyolefin-Compound LSOH – (Code F)
5) Anbringung von Kupferband.
6) Rahmen: *2
– Geflecht aus verzinnten Kupferdrähten (Code 0)
– Geflecht aus Bronzedrähten (Code B)
– Geflecht aus verzinkten Stahldrähten (Code C)
7) Endabdeckung aus halogenfreiem Polyolefin-Compound LSOH (SHF2), in Schwarz. (U-Code)
Identifikation
Leiterfarben: Schwarz, Weiß, Rot.
Erdungsleiterfarben: Grün.
EXTERNE AUFZEICHNUNG (Beispiel): INNOVCABLE 01 BFOU – VFD 0,6/1(1,8/3)kV 3X95 + 3×16 mm² FLAMME IEC 60331-1 oder IEC 60331-2 IEC 60331-21, IEC 60332-3-22
Anwendbare Spezifikationen
Anwendungen
SHEC 60331 Speziales SHF2 -Kabel Special für Azimutfrequenz- / Frequenz- / Motorwechselrichter bis zu 1 kV. Geeignet für Spannungsspitzen bis zu 3600 V. Gepanzertes Kabel für feste Installationen auf Schiffen und Offshore -Einheiten. Es kann sowohl im Innenraum als auch im Freien installiert und betrieben werden. NEK 606. Für Umgebungen, die einen Flammenschutz gemäß IEC 60331 erfordern.
Maximale Leitertemperatur
90°C
Notizen
1) Der verzinnte Kupferleiter kann in Klasse 2 hergestellt werden.
2) Trennband kann vor/nach dem Rahmen angebracht werden.
3) Betriebsspannung: 0,6/1 kV (1,8/3 kV)
**Innovcable behält sich das Recht vor, diesen Katalog ohne vorherige Ankündigung zu ändern.**
