USO MÓVEIS

Singelos uso móvel

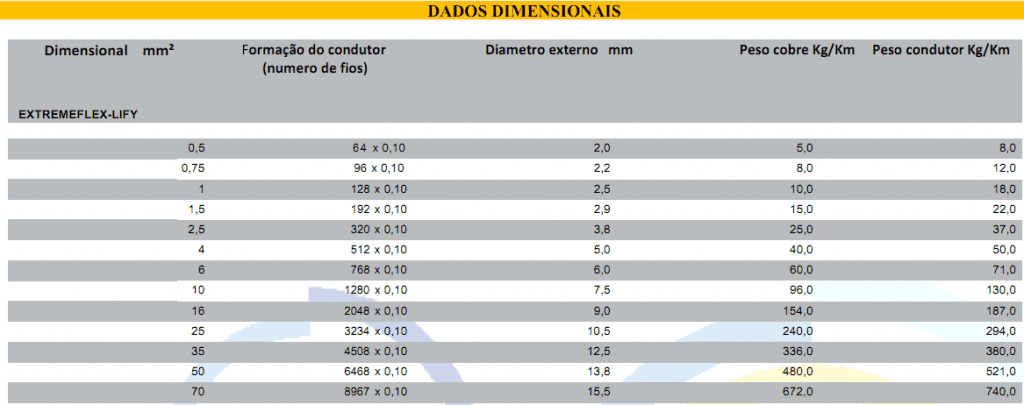

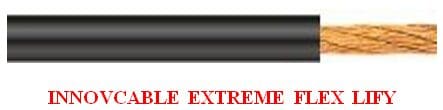

INNOVCABLE EXTREME FLEX LIFY

– Material do condutor: fios de cobre nu
– Classe do condutor: formados por fios de 0,10mm
– Isolamento: PVC especial para uso móvel, antichama.
-Cores preta, azul, vermelho, verde ou outras sob requerimento.
– Fabricado livre de substancias nocivas e silicone.
– Voltagem nominal: 1,0mm² 500V, acima de 1,5mm² 750V. Ou 1000V. sob pedido do cliente, utilizando nomenclatura LIFY1000.
– Teste de voltagem: 3.000 V
– Resistência do condutor: de acordo com a DIN VDE 0295
– Resistência do isolamento: Minimo20 MΩX Km.
– min. raio de curvatura uso fixo:6 x d
– min. raio de curvatura se móvel:10 x d

Identificação

INNOVCABLE EXTREME FLEX LIFY ou LIFY1000XX mm² 500V ou 750V ou 0,6/1kv OF: XXXX/ANO

Especificações Aplicáveis

DIN VDE 0295  – FIOS 0,10mm
IEC 60228 – FIOS 0,10mm
VDE 0482-332-2-1
DIN EN 60332-2-1

Aplicações

Cabo singelo extremamente flexível, para uso em aplicações moveis ou que requeiram movimentação constante. Fabricado com fios superfinos, flexível também em baixas temperaturas. Fabricado livre de substancias nocivas e silicone. Versão básica até 1,0mm² 500V, acima de 1,5mm² 750V. Ou 1000V sob pedido do cliente, utilizando nomenclatura LIFY1000.

Temperatura Máxima do Condutor

Fixa: min-30° C / +70 ° C
Móvel: min-15° C / +70 ° C

Notas

– Podemos produzir sob consulta, diversas outras opções e configurações de cabos. A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

Download PDF

INNOVCABLE MOVFLEX SINGLE NORMAL SK-J/O-PVC 0,6/1KV

– Material do condutor: fios de cobre nu
– Classe do condutor:de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
– Isolamento da Veia: PVC especial para aplicações moveis na cor verde (J) ou preta (O).
– Capa externa: PVC especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante e ácidos para aplicações de uso móvel.
– Capa externa na cor Laranja ou Preta.
– Voltagem nominal: 0,6/1KV
– Teste de voltagem: 4000V
– Resistência do condutor: de acordo com a VDE 0295 classe 6 e IEC 60228 classe 5.
– Resistência do isolamento: Min.20 MΩX Km em 20 ° C.
– Raio min. de curvatura fixa: 10 x d.
– Raio min. de curvatura móvel: 7,5 x d
– Resistência a radiação: Até 80×106 cJ/kg (Até 80 Mrad)
Comportamento ao fogo: de acordo com a VDE 0482-332-2-1 e DIN EN 60332-2-1 auto extinguível e retardante a chama.

Identificação

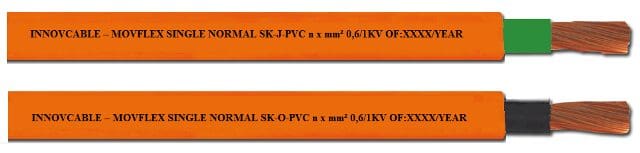

INNOVCABLE – MOVFLEX SINGLE NORMAL SK-J/O-PVC n x mm² 0,6/1KV OF:XXXX/ANO

Especificações Aplicáveis

DIN VDE 0295 CLASSE 5
IEC 60228 CLASSE 5
VDE 0482-332-2-1
DIN EN 60332-2-1

Aplicações

Cabo singelo para aplicação em sistemas com requerimentos normais de esteiras porta cabos para sistemas de movimentação e aplicações robótica em ambientes úmidos e secos. A tecnologia de extrusão especial permite maior tempo de vida e durabilidade em movimento continuo. Retardante a chama. Resistente a óleos, graxas, lubrificantes, fluidos refrigerante e ácidos. Excelente relação custo/beneficio.

Temperatura Máxima do Condutor

Fixa: min-30° C / +70 ° C
Móvel: min-15° C / +70 ° C

Notas

– Podemos produzir sob consultas diversas outras opções e configurações de cabos.
– A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

Download PDF

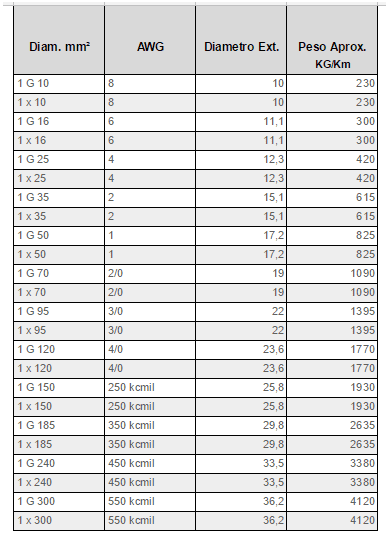

INNOVCABLE MOVFLEX SINGLE NORMAL SK-C-J/O-PVC 0,6/1KV – EMC

– Material do condutor: fios de cobre nu
– Classe do condutor:de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
– Isolamento da Veia: PVC especial para aplicações moveis na cor verde (J) ou preta (O).
– Blindagem: cobre estanhado com cobertura de 85%.
– Capa externa: PVC especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante e ácidos para aplicações de uso móvel.
– Capa externa na cor Laranja
– Voltagem nominal: 0,6/1KV
– Teste de voltagem: 4000V
– Resistência do condutor: de acordo com a VDE 0295 classe 6 e IEC 60228 classe 5.
– Resistência do isolamento: Min.20 MΩX Km em 20 ° C.
– Raio min. de curvatura fixa: 10 x d.
– Raio min. de curvatura móvel: 7,5 x d
– Resistência a radiação: Até 80×106 cJ/kg (Até 80 Mrad)
Comportamento ao fogo: de acordo com a VDE 0482-332-2-1 e DIN EN 60332-2-1 auto extinguível e retardante a chama.

Identificação

INNOVCABLE – MOVFLEX SINGLE NORMAL SK-C-J/O-PVC-EMC n x mm² 0,6/1KV OF:XXXX/ANO

Especificações Aplicáveis

DIN VDE 0295 CLASSE 5
IEC 60228 CLASSE 5
VDE 0482-332-2-1
DIN EN 60332-2-1

Aplicações

Cabo blindado singelo para aplicação em sistemas com requerimentos normais de esteiras porta cabos para sistemas de movimentação e aplicações robótica em ambientes úmidos e secos e que requeiram adicionalmente proteção contra interferências eletromagnéticas. A tecnologia de extrusão especial permite maior tempo de vida e durabilidade em movimento continuo. Retardante a chama. Resistente a óleos, graxas, lubrificantes, fluidos refrigerante e ácidos. Excelente relação custo/beneficio.

Temperatura Máxima do Condutor

Fixa: min-30° C / +70 ° C
Móvel: min-15° C / +70 ° C

Notas

– Podemos produzir sob consultas diversas outras opções e configurações de cabos.
– A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.
