Cabos navais controle

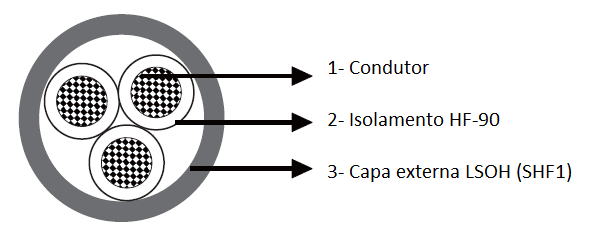

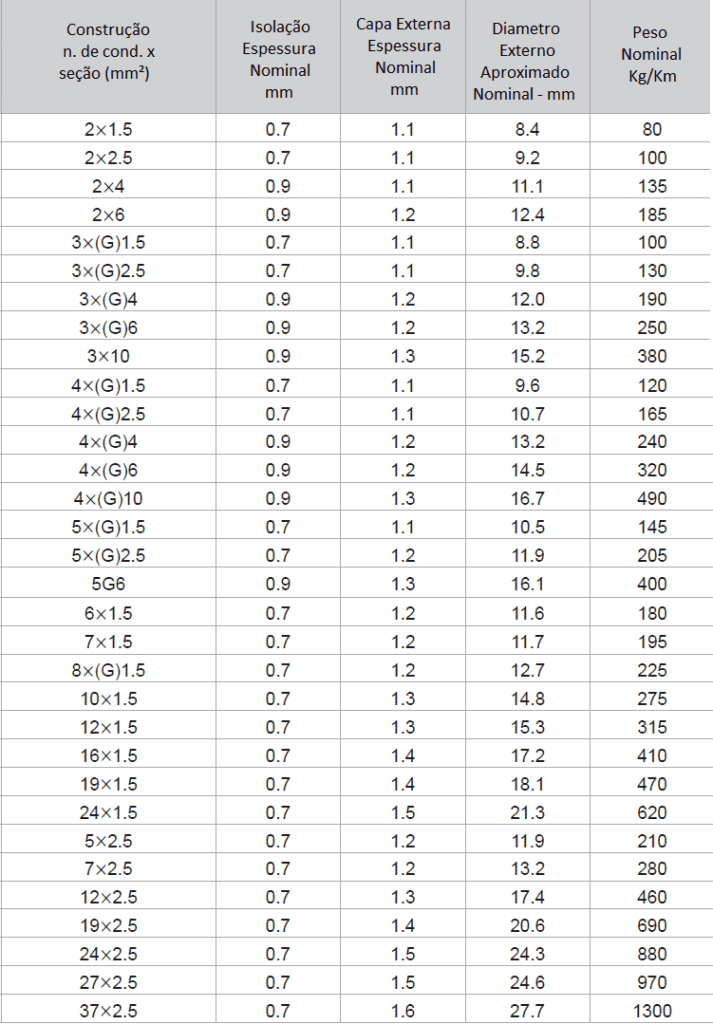

INNOVCABLE INNOVSHORE CONTROLE 0,6/1KV

1) Condutor formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5, de acordo com a IEC 60228.*1,7
2) Isolação dos condutores em composto especial isento de halogênios LSOH (HF-90). *4
3) Cobertura final em composto poliolefínico isento de halogênios LSOH (SHF1), na cor cinza. *2,5

Identificação

– Gravação Externa:
INNOVCABLE INNOVSHORE CONTROLE __mm² 0,6/1KV 90°C OF: XXXX/ANO

– Veias pretas ou brancas numeradas sequencialmente, pode ser fabricado a pedido do cliente com uma via verde (condutor de proteção). *3

Especificações Aplicáveis

Encordoamento: IEC 60228
Instalações eléctricas em navios – Cabos de potência para tensões de 1 kV e 3 kV: IEC 60092-353
Atende aos requisitos para ensaio de queima – IEC 60332-1 e IEC 60332-3-22 , categoria “A”.
Baixa emissão de fumaça (Low Smoke): IEC 61034- 1/2
As Certificações podem ser Lote Approval ou Type Approval (dependendo de certificação e da certificadora) – Consulte-nos para maiores detalhes.
Cabos de energia de bordo do navio – Construção geral e requisitos de teste: IEC 60092-350
Materiais do Isolamento e capa externa para uso a bordo de unidades offshore, energia, controle, instrumentação e cabos de telecomunicações: IEC 60092-360
Métodos de ensaio comuns para isolamento e capa externa dos materiais dos cabos eléctricos: IEC 60811
Livre de halogênios (Halogen Free): IEC-60754-1/2
Aplicação: IEC 60092 séries.

Aplicações

Construído e concebido para o exigente ambiente de perfuração offshore e a industria naval.
São utilizados em instalações fixas, em bandejas, calhas, conduítes, painéis, dentre outros. Indicado para utilização em circuitos de controle, comando e sinalização, alimentação, ligação de máquinas, dentre outros em ambientes industriais de forma geral. Os cabos INNOVSHORE CONTROLE 0,6/1KV oferece máxima resistência a produtos químicos, umidades e raios UV. Não halógeno e com melhoria sob condição de incêndio, anti-chama, não produz gases tóxicos e corrosivos. Superam as especificações das IEC’s indicadas.

Temperatura Máxima do Condutor

SERVIÇO CONTINUO: 90°C – IEC 60092-360
CURTO CIRCUITO: 250°C

Notas

* Fabricamos com outras configurações:
1) O Condutor de cobre estanhado pode ser fabricado na classe 2.
2) Cores capa externa: Nomenclatura a ser adicionada ao final do código: VM – Vermelho // VD – Verde // BR – Branco // PT – Preto // AZ – Azul
*Podemos fabricar outras cores sob solicitação.
3) Diferentes secções e quantidade de veias, máximo até:
• 71 x 0,50mm² / 71 x 2,50mm²
• 52 x 4,00mm²
• 42 x 6,00mm²
• 20 x 10,0mm²
4) Material de isolação das veias:
EPR – 90 ºC
HEPR – 90 ºC
XLPE – 90 ºC
5) Material da capa intermediaria e da cobertura:
ST2
SE
SHF2
6) A critério da Innovcable, poderão ser utilizados separadores e/ou enchimentos de material compatível.
7) Nomenclatura a ser adicionada ao final do código em função do tipo do condutor:
Condutor de cobre nu – CN
Condutor de cobre estanhado – SN

**A Innovcable de reserva o direito de alterar este catálogo sem nenhum aviso prévio.**

Download PDF

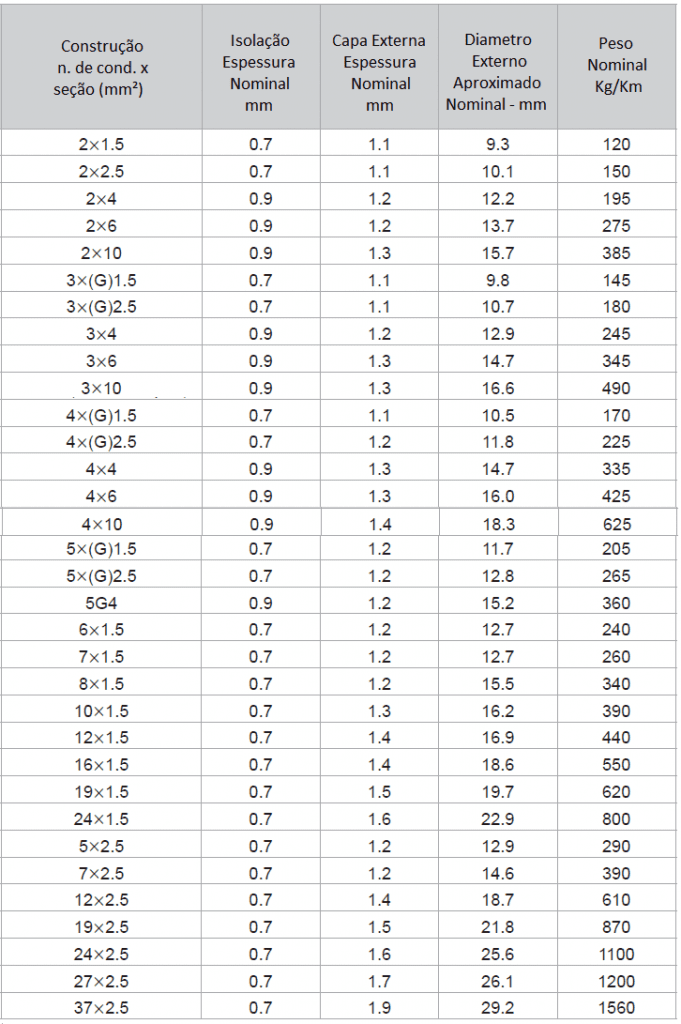

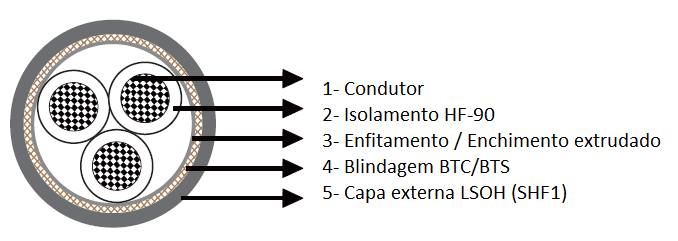

INNOVCABLE INNOVSHORE CONTROLE BLINDADO BTC/BTS 0,6/1KV

1) Condutor formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5, de acordo com a IEC 60228. *1,7
2) Isolação dos condutores em composto especial isento de halogênios LSOH (HF-90). *4
3) Enfitamento ou enchimento extrudado.
4) Blindagem: Trança de fios de cobre nu (BTC) ou cobre estanhado (BTS) com cobertura >90%. *8
5) Cobertura final em composto poliolefínico isento de halogênios LSOH (SHF1), na cor cinza. *2,5

Identificação

Gravação Externa:
CABO INNOVSHORE CONTROLE BLINDADO BTC/BTS __ x __mm² 0,6/1KV 90°C OF: XXXX/ANO

Dos condutores – isolação na cor branca ou preta numerada sequencialmente. *3

Especificações Aplicáveis

Encordoamento: IEC 60228
Instalações eléctricas em navios – Cabos de potência para tensões de 1 kV e 3 kV: IEC 60092-353
Atende aos requisitos para ensaio de queima – IEC 60332-1 e IEC 60332-3-22 , categoria “A”.
Baixa emissão de fumaça (Low Smoke): IEC 61034- 1/2
As Certificações podem ser Lote Approval ou Type Approval (dependendo de certificação e da certificadora) – Consulte-nos para maiores detalhes.
Cabos de energia de bordo do navio – Construção geral e requisitos de teste: IEC 60092-350
Materiais do Isolamento e capa externa para uso a bordo de unidades offshore, energia, controle, instrumentação e cabos de telecomunicações: IEC 60092-360
Métodos de ensaio comuns para isolamento e capa externa dos materiais dos cabos eléctricos: IEC 60811
Livre de halogênios (Halogen Free): IEC-60754-1/2
Aplicação: IEC 60092 séries.

Aplicações

Construído e concebido para o exigente ambiente de perfuração offshore e a industria naval.
Possuí excelente proteção contra interferência eletromagnética.
São utilizados em instalações fixas, em bandejas, calhas, conduítes, painéis, dentre outros. Indicado para utilização em circuitos de controle, comando e sinalização, alimentação, ligação de máquinas, dentre outros ambientes. Os cabos CABO INNOVSHORE CONTROLE BLINDADO BTC/BTS 0,6/1KV oferece máxima resistência a produtos químicos, umidades e raios UV. Não halógeno e com melhoria sob condição de incêndio, anti-chama, não produz gases tóxicos e corrosivos. Superam as especificações das IEC’s indicadas.

Temperatura Máxima do Condutor

SERVIÇO CONTINUO: 90°C – IEC 60092-360
CURTO CIRCUITO: 250°C

Notas

* Fabricamos com outras configurações:
1) O Condutor de cobre estanhado pode ser fabricado na classe 2.
2) Cores capa externa: Nomenclatura a ser adicionada ao final do código: VM – Vermelho // VD – Verde // BR – Branco // PT – Preto // AZ – Azul
Podemos fabricar outras cores sob solicitação.
3) Diferentes secções e quantidade de veias, até:
• 71 x 0,50mm² / 71 x 2,50mm²
• 52 x 4,00mm²
• 42 x 6,00mm²
• 20 x 10,0mm²
4) Material de isolação das veias:
EPR – 90 ºC
HEPR – 90 ºC
XLPE – 90 ºC
5) Material da capa intermediaria e da cobertura:
ST2
SE
SHF2
6) A critério da Innovcable, poderão ser utilizados separadores e/ou enchimentos de material compatível.
7) Nomenclatura a ser adicionada ao final do código em função do tipo do condutor:
Condutor de cobre nu – CN
Condutor de cobre estanhado – SN
8) Tipos de blindagens:
BTS – Blindagem em trança de fios de cobre estanhado
BTC – Blindagem em trança de fios de cobre nu

**A Innovcable de reserva o direito de alterar este catálogo sem nenhum aviso prévio.**

Download PDF

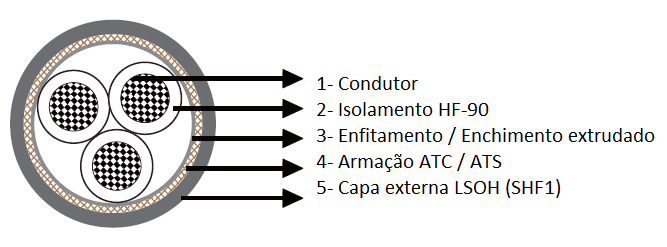

INNOVCABLE INNOVSHORE CONTROLE ARMADO ATC/ATS 0,6/1KV

1) Condutor formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5, de acordo com a IEC 60228. *1,7
2) Isolação dos condutores em composto especial isento de halogênios LSOH (HF-90). *4
3) Enfitamento ou enchimento extrudado.
4) Armação: Trança de fios de cobre nu (ATC) ou cobre estanhado (ATS) com cobertura >90%. *8
5) Cobertura final em composto poliolefínico isento de halogênios LSOH (SHF1), na cor cinza. *2,5

Identificação

Gravação Externa:
CABO INNOVSHORE CONTROLE ARMADO ATC/ATS __ x __mm² 0,6/1KV 90°C OF: XXXX/ANO

Dos condutores – isolação na cor branca ou preta numerada sequencialmente. *3

Especificações Aplicáveis

Encordoamento: IEC 60228
Instalações eléctricas em navios – Cabos de potência para tensões de 1 kV e 3 kV: IEC 60092-353
Atende aos requisitos para ensaio de queima – IEC 60332-1 e IEC 60332-3-22 , categoria “A”.
Baixa emissão de fumaça (Low Smoke): IEC 61034- 1/2
As Certificações podem ser Lote Approval ou Type Approval (dependendo de certificação e da certificadora) – Consulte-nos para maiores detalhes.
Cabos de energia de bordo do navio – Construção geral e requisitos de teste: IEC 60092-350
Materiais do Isolamento e capa externa para uso a bordo de unidades offshore, energia, controle, instrumentação e cabos de telecomunicações: IEC 60092-360
Métodos de ensaio comuns para isolamento e capa externa dos materiais dos cabos eléctricos: IEC 60811
Livre de halogênios (Halogen Free): IEC-60754-1/2
Aplicação: IEC 60092 séries.

Aplicações

Construído e concebido para o exigente ambiente de perfuração offshore e a industria naval.
Cabo armado provê proteção onde é requerido.
São utilizados em instalações fixas, em bandejas, calhas, conduítes, painéis, dentre outros. Indicado para utilização em circuitos de controle, comando e sinalização, alimentação, ligação de máquinas, dentre outros ambientes. Os cabos CABO INNOVSHORE CONTROLE ARMADO ATC/ATS 0,6/1KV oferece máxima resistência a produtos químicos, umidades e raios UV. Não halógeno e com melhoria sob condição de incêndio, anti-chama, não produz gases tóxicos e corrosivos. Superam as especificações das IEC’s indicadas.

Temperatura Máxima do Condutor

SERVIÇO CONTINUO: 90°C – IEC 60092-360
CURTO CIRCUITO: 250°C

Notas

* Fabricamos com outras configurações:
1) O Condutor de cobre estanhado pode ser fabricado na classe 2.
2) Cores capa externa: Nomenclatura a ser adicionada ao final do código: VM – Vermelho // VD – Verde // BR – Branco // PT – Preto // AZ – Azul
Podemos fabricar outras cores sob solicitação.
3) Diferentes secções e quantidade de veias, até:
• 71 x 0,50mm² / 71 x 2,50mm²
• 52 x 4,00mm²
• 42 x 6,00mm²
• 20 x 10,0mm²
4) Material de isolação das veias:
EPR – 90 ºC
HEPR – 90 ºC
XLPE – 90 ºC
5) Material da capa intermediaria e da cobertura:
ST2
SE
SHF2
6) A critério da Innovcable, poderão ser utilizados separadores e/ou enchimentos de material compatível.
7) Nomenclatura a ser adicionada ao final do código em função do tipo do condutor:
Condutor de cobre nu – CN
Condutor de cobre estanhado – SN
8) Tipos de armações:
ATS – Armação em trança de fios de cobre estanhado
ATC – Armação em trança de fios de cobre nu

**A Innovcable de reserva o direito de alterar este catálogo sem nenhum aviso prévio.**

Download PDF

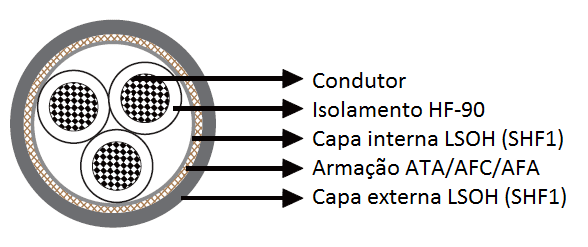

INNOVCABLE INNOVSHORE CONTROLE ARMADO ATA/AFC/AFA 0,6/1KV

1) Condutor formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5. *1,7
2) Composto especial isento de halogênios LSOH (HF-90).*
3) Capa interna em composto poliolefínico isento de halogênios LSOH (SHF1). *5
4) Armação: Trança de fios de aço galvanizado (ATA) com cobertura >90%, fita de cobre (AFC) ou fita de aço (AFA) aplicada com sobreposição. *8
5) Cobertura final em composto poliolefínico isento de halogênios LSOH (SHF1), na cor cinza.*2,5

Identificação

Gravação Externa:
CABO INNOVSHORE CONTROLE ATA/AFC/AFA __ x __mm² 0,6/1KV 90°C OF: XXXX/ANO.

Dos condutores – isolação na cor branca ou preta numerada sequencialmente.*3

Especificações Aplicáveis

Encordoamento: IEC 60228
Instalações eléctricas em navios – Cabos de potência para tensões de 1 kV e 3 kV: IEC 60092-353
Atende aos requisitos para ensaio de queima – IEC 60332-1 e IEC 60332-3-22 , categoria “A”.
Baixa emissão de fumaça (Low Smoke): IEC 61034- 1/2
As Certificações podem ser Lote Approval ou Type Approval (dependendo de certificação e da certificadora) – Consulte-nos para maiores detalhes.
Cabos de energia de bordo do navio – Construção geral e requisitos de teste: IEC 60092-350
Materiais do Isolamento e capa externa para uso a bordo de unidades offshore, energia, controle, instrumentação e cabos de telecomunicações: IEC 60092-360
Métodos de ensaio comuns para isolamento e capa externa dos materiais dos cabos eléctricos: IEC 60811
Livre de halogênios (Halogen Free): IEC-60754-1/2
Aplicação: IEC 60092 séries.

Aplicações

Construído e concebido para o exigente ambiente de perfuração offshore e a industria naval.
Cabo armado provê proteção onde é requerido.
São utilizados em instalações fixas, em bandejas, calhas, conduítes, painéis, dentre outros. Indicado para utilização em circuitos de controle, comando e sinalização, alimentação, ligação de máquinas, dentre outros ambientes. Os cabos CABO INNOVSHORE CONTROLE ARMADO ATA/AFC/AFA 0,6/1KV oferece máxima resistência a produtos químicos, umidades e raios UV. Não halógeno e com melhoria sob condição de incêndio, anti-chama, não produz gases tóxicos e corrosivos. Superam as especificações das IEC’s indicadas.

Temperatura Máxima do Condutor

SERVIÇO CONTINUO: 90°C – IEC 60092-360
CURTO CIRCUITO: 250°C

Notas

* Fabricamos com outras configurações:
1) O Condutor de cobre estanhado pode ser fabricado na classe 2.
2) Cores capa externa: Nomenclatura a ser adicionada ao final do código: VM – Vermelho // VD – Verde // BR – Branco // PT – Preto // AZ – Azul
Podemos fabricar outras cores sob solicitação.
3) Diferentes secções e quantidade de veias, até:
• 71 x 0,50mm² / 71 x 2,50mm²
• 52 x 4,00mm²
• 42 x 6,00mm²
• 20 x 10,0mm²
4) Material de isolação das veias:
EPR – 90 ºC
HEPR – 90 ºC
XLPE – 90 ºC
5) Material da capa intermediaria e da cobertura:
ST2
SE
SHF2
6) A critério da Innovcable, poderão ser utilizados separadores e/ou enchimentos de material compatível.
7) Nomenclatura a ser adicionada ao final do código em função do tipo do condutor:
Condutor de cobre nu – CN
Condutor de cobre estanhado – SN
8) Tipos de armações:
ATA – Armação em trança de fios de aço galvanizado
AFC – Armação em fita de cobre
AFA – Armação em fita de aço galvanizado

**A Innovcable de reserva o direito de alterar este catálogo sem nenhum aviso prévio.**

Download PDF

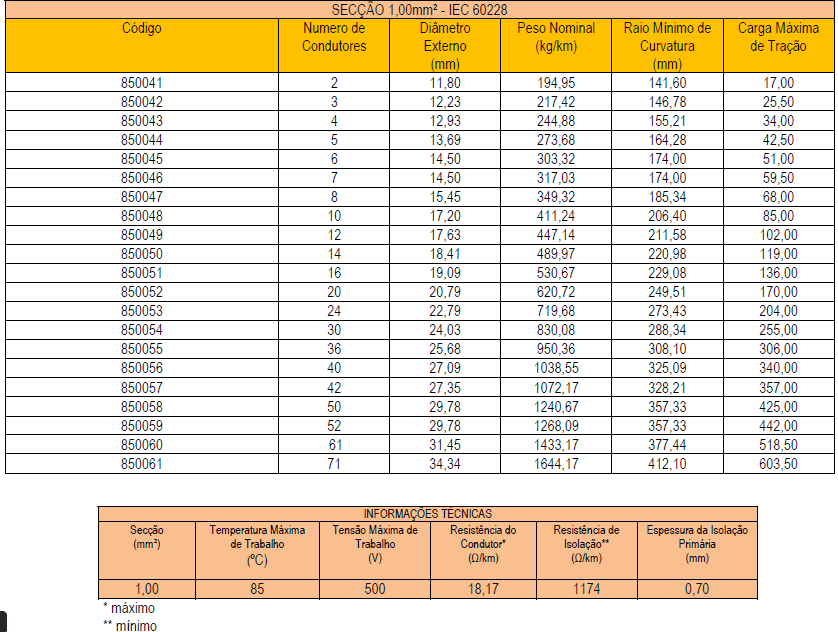

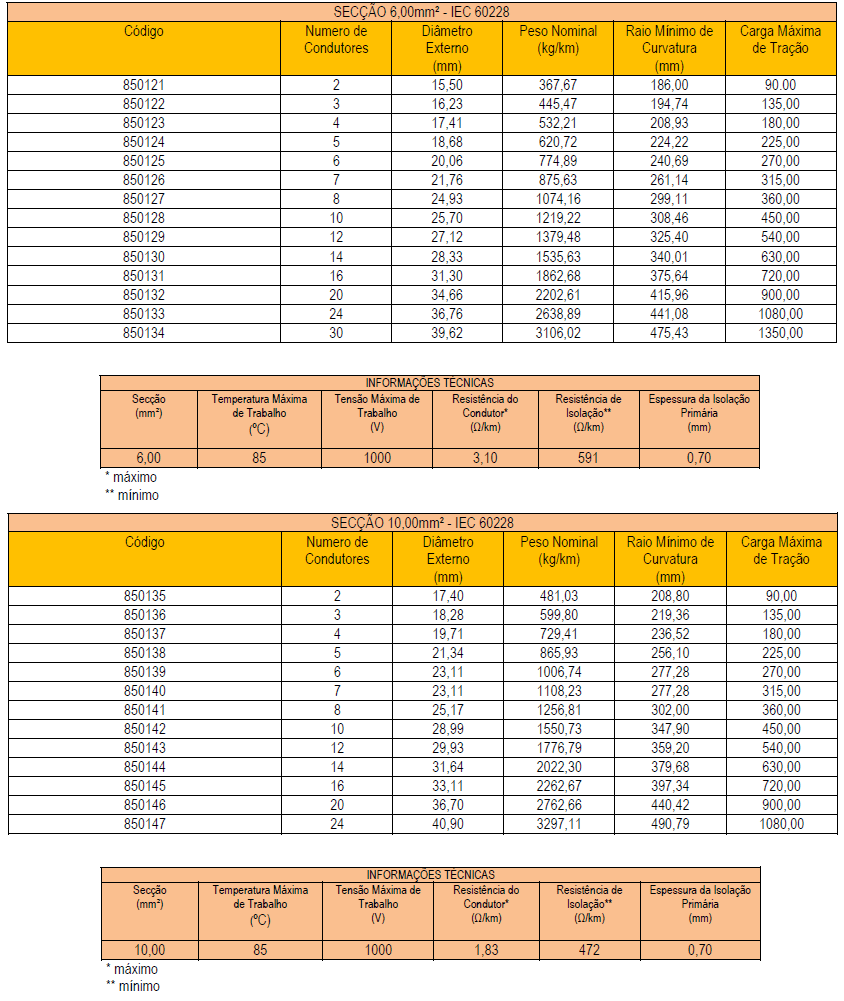

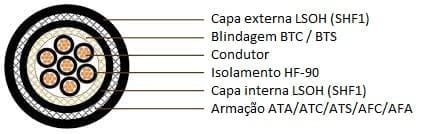

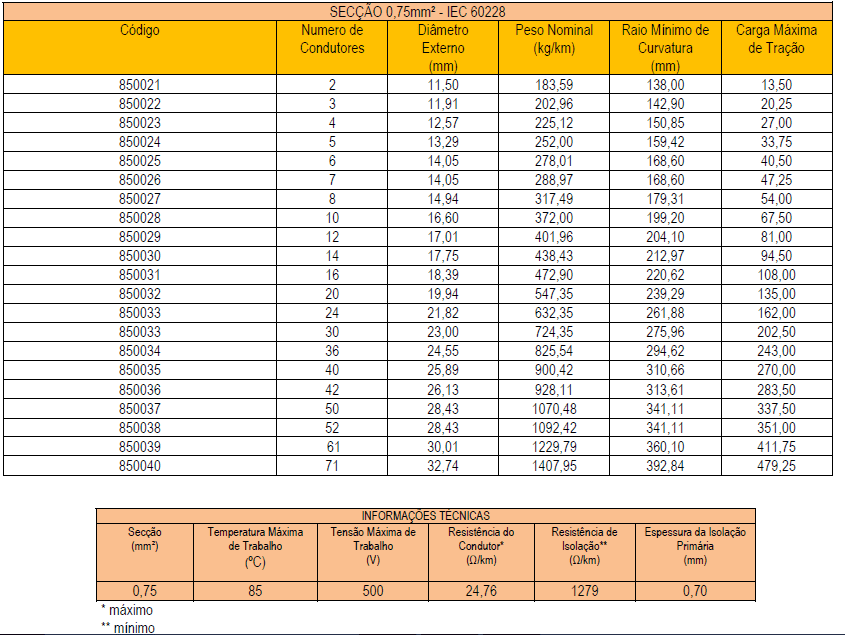

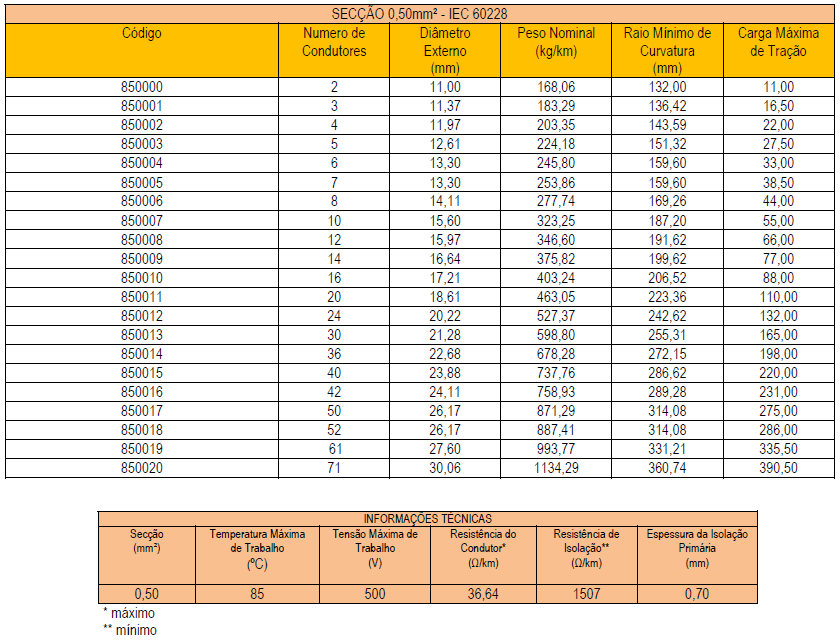

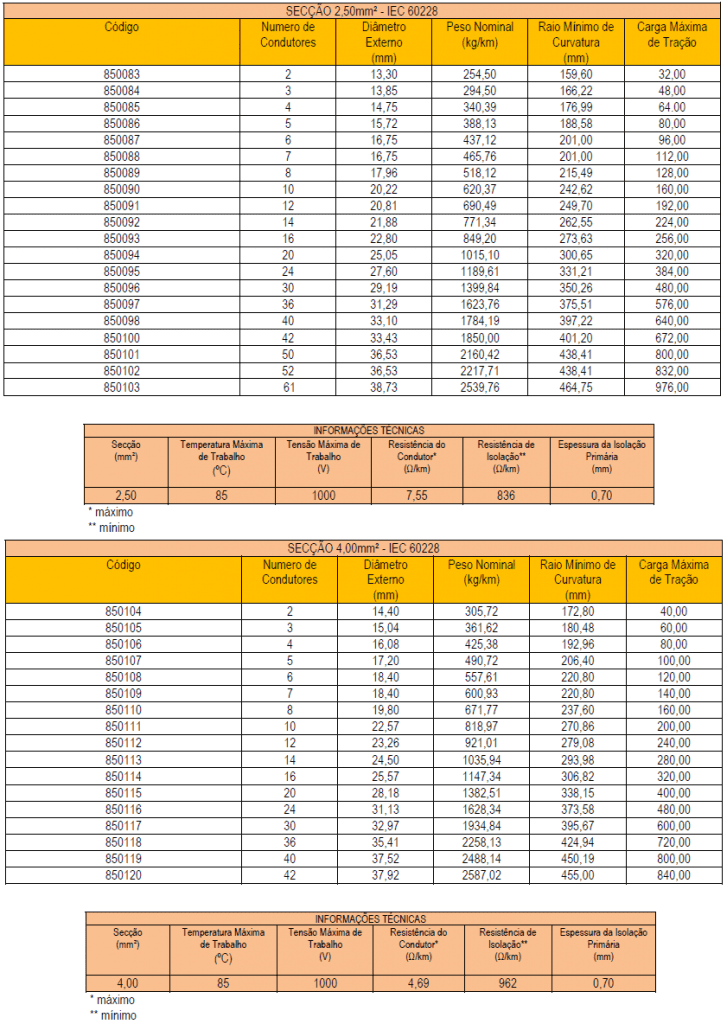

INNOVCABLE INNOVSHORE CONTROLE ARMADO/BLINDADO ATA/ATC/ATS/AFC/AFA – BF 0,6/1KV

1) Condutor formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5, de acordo com a IEC 60228.* 1,7
2) Isolação dos condutores em composto especial isento de halogênios LSOH (HF-90). *4
3) Blindagem coletiva em fita de alumínio-poliéster, com condutor dreno flexível, formado por fios de cobre eletrolítico estanhado, têmpera mole.
4) Capa interna em composto poliolefínico isento de halogênios LSOH (SHF1). *5
5) Armação: Trança de fios de aço galvanizado (ATA), cobre nu (ATC), cobre estanhado (ATS) com cobertura >90%, fita de cobre (AFC) ou fita de aço (AFA), aplicada com sobreposição. *8,9
6) Cobertura final em composto poliolefínico isento de halogênios LSOH (SHF1), na cor cinza. *2,5

Identificação

Gravação Externa:
CABO INNOVSHORE CONTROLE ARMADO ATA/ATC/ATS/AFC/AFA – BF __ x __mm² 0,6/1KV 90°C OF: XXXX/ANO.

Dos condutores – isolação na cor branca ou preta numerada sequencialmente.*3

Especificações Aplicáveis

Encordoamento: IEC 60228
Instalações eléctricas em navios – Cabos de potência para tensões de 1 kV e 3 kV: IEC 60092-353
Atende aos requisitos para ensaio de queima – IEC 60332-1 e IEC 60332-3-22 , categoria “A”.
Baixa emissão de fumaça (Low Smoke): IEC 61034- 1/2
As Certificações podem ser Lote Approval ou Type Approval (dependendo de certificação e da certificadora) – Consulte-nos para maiores detalhes.
Cabos de energia de bordo do navio – Construção geral e requisitos de teste: IEC 60092-350
Materiais do Isolamento e capa externa para uso a bordo de unidades offshore, energia, controle, instrumentação e cabos de telecomunicações: IEC 60092-360
Métodos de ensaio comuns para isolamento e capa externa dos materiais dos cabos eléctricos: IEC 60811
Livre de halogênios (Halogen Free): IEC-60754-1/2
Aplicação: IEC 60092 séries.

Aplicações

Construído e concebido para o exigente ambiente de perfuração offshore e a industria naval.
Cabo armado provê proteção onde é requerido. A blindagem protege contra interferências eletromagnéticas.
São utilizados em instalações fixas, em bandejas, calhas, conduítes, painéis, dentre outros. Indicado para utilização em circuitos de controle, comando e sinalização, alimentação, ligação de máquinas, dentre outros ambientes. Os cabos CABO INNOVSHORE CONTROLE ARMADO/BLINDADO ATA/ATC/ATS/AFC/AFA – BF 0,6/1KV oferece máxima resistência a produtos químicos, umidades e raios UV. Não halógeno e com melhoria sob condição de incêndio, anti-chama, não produz gases tóxicos e corrosivos. Superam as especificações das IEC’s indicadas.

Temperatura Máxima do Condutor

SERVIÇO CONTINUO: 90°C – IEC 60092-360
CURTO CIRCUITO: 250°C

Notas

* Fabricamos com outras configurações:
1) O Condutor de cobre estanhado pode ser fabricado na classe 2.
2) Cores capa externa: Nomenclatura a ser adicionada ao final do código: VM – Vermelho // VD – Verde // BR – Branco // PT – Preto // AZ – Azul
Podemos fabricar outras cores sob solicitação.
3) Diferentes secções e quantidade de veias, até:
• 71 x 0,50mm² / 71 x 2,50mm²
• 52 x 4,00mm²
• 42 x 6,00mm²
• 20 x 10,0mm²
4) Material de isolação das veias:
EPR – 90 ºC
HEPR – 90 ºC
XLPE – 90 ºC
5) Material da capa intermediaria e da cobertura:
ST2
SE
SHF2
6) A critério da Innovcable, poderão ser utilizados separadores e/ou enchimentos de material compatível.
7) Nomenclatura a ser adicionada ao final do código em função do tipo do condutor:
Condutor de cobre nu – CN
Condutor de cobre estanhado – SN
8) Tipos de armações:
ATA – Armação em trança de fios de aço galvanizado
ATS – Armação em trança de fios de cobre estanhado
ATC – Armação em trança de fios de cobre nu
AFC – Armação em fita de cobre
AFA – Armação em fita de aço galvanizado
9) Dimensionais alteram em função de Armação em fita de cobre ou fita de aço galvanizado. Favor consultar.

**A Innovcable de reserva o direito de alterar este catálogo sem nenhum aviso prévio.**

Download PDF

INNOVCABLE INNOVSHORE CONTROLE ARMADO/BLINDADO ATA/ATC/ATS/AFC/AFA – BTC/BTS 0,6/1KV

1) Condutor formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5, de acordo com a IEC 60228.* 1,7
2) Isolação dos condutores em composto especial isento de halogênios LSOH (HF-90). *4
3) Blindagem em trança de fios de cobre nu (BTC) ou cobre estanhado (BTS).*8
4) Capa interna em composto poliolefínico isento de halogênios LSOH (SHF1).*5
5) Armação: Trança de fios de aço galvanizado (ATA), cobre nu (ATC), cobre estanhado (ATS) com cobertura >90%, fita de cobre (AFC) ou fita de aço (AFA), aplicada com sobreposição. *9
6) Cobertura final em composto poliolefínico isento de halogênios LSOH (SHF1), na cor cinza. *2,5

Identificação

Gravação Externa:
CABO INNOVSHORE CONTROLE ATA/ATC/ATS/AFC/AFA – BTC/BTS __ x __mm² 0,6/1KV 90°C OF: XXXX/ANO.

Dos condutores – isolação na cor branca ou preta numerada sequencialmente.*3

Especificações Aplicáveis

Encordoamento: IEC 60228
Instalações eléctricas em navios – Cabos de potência para tensões de 1 kV e 3 kV: IEC 60092-353
Atende aos requisitos para ensaio de queima – IEC 60332-1 e IEC 60332-3-22 , categoria “A”.
Baixa emissão de fumaça (Low Smoke): IEC 61034- 1/2
As Certificações podem ser Lote Approval ou Type Approval (dependendo de certificação e da certificadora) – Consulte-nos para maiores detalhes.
Cabos de energia de bordo do navio – Construção geral e requisitos de teste: IEC 60092-350
Materiais do Isolamento e capa externa para uso a bordo de unidades offshore, energia, controle, instrumentação e cabos de telecomunicações: IEC 60092-360
Métodos de ensaio comuns para isolamento e capa externa dos materiais dos cabos eléctricos: IEC 60811
Livre de halogênios (Halogen Free): IEC-60754-1/2
Aplicação: IEC 60092 séries.

Aplicações

Construído e concebido para o exigente ambiente de perfuração offshore e a industria naval.
Cabo armado provê proteção onde é requerido. A blindagem em trança oferece excelente proteção contra interferências eletromagnéticas.
São utilizados em instalações fixas, em bandejas, calhas, conduítes, painéis, dentre outros. Indicado para utilização em circuitos de controle, comando e sinalização, alimentação, ligação de máquinas, dentre outros ambientes. Os cabos CABO INNOVSHORE CONTROLE ARMADO/BLINDADO ATA/ATC/ATS/AFC/AFA – BTC/BTS 0,6/1KV oferece máxima resistência a produtos químicos, umidades e raios UV. Não halógeno e com melhoria sob condição de incêndio, anti-chama, não produz gases tóxicos e corrosivos. Superam as especificações das IEC’s indicadas.

Temperatura Máxima do Condutor

SERVIÇO CONTINUO: 90°C – IEC 60092-360
CURTO CIRCUITO: 250°C

Notas

* Fabricamos com outras configurações:
1) O Condutor de cobre estanhado pode ser fabricado na classe 2.
2) Cores capa externa: Nomenclatura a ser adicionada ao final do código: VM – Vermelho // VD – Verde // BR – Branco // PT – Preto // AZ – Azul
Podemos fabricar outras cores sob solicitação.
3) Diferentes secções e quantidade de veias, até:
• 71 x 0,50mm² / 71 x 2,50mm²
• 52 x 4,00mm²
• 42 x 6,00mm²
• 20 x 10,0mm²
4) Material de isolação das veias:
EPR – 90 ºC
HEPR – 90 ºC
XLPE – 90 ºC
5) Material da capa intermediaria e da cobertura:
ST2
SE
SHF2
6) A critério da Innovcable, poderão ser utilizados separadores e/ou enchimentos de material compatível.
7) Nomenclatura a ser adicionada ao final do código em função do tipo do condutor:
Condutor de cobre nu – CN
Condutor de cobre estanhado – SN
8) Tipos de blindagens:
BTC – Blindagem em trança de fios de cobre nu
BTS – Blindagem em trança de fios de cobre estanhado
9) Tipos de armações:
ATA – Armação em trança de fios de aço galvanizado
ATS – Armação em trança de fios de cobre estanhado
ATC – Armação em trança de fios de cobre nu
AFC – Armação em fita de cobre
AFA – Armação em fita de aço galvanizado

**A Innovcable de reserva o direito de alterar este catálogo sem nenhum aviso prévio.**

Download PDF
